IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 125W, DN 125 PN 10, Schweißanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 125 W ist ein automatischer Zyklon-Abscheider für Schmutz und Magnetit in Heiz-, Solar- und Kühlwassersystemen. Dieses Gerät mit Schweißanschluss, Nenndurchmesser DN 125 und Druckstufe PN 10 nutzt die einzigartige Cyclone Abscheidetechnologie der 2. Generation, um Partikel ab einer Größe von 5 Mikrometer zuverlässig zu entfernen. Er ist flexibel horizontal oder vertikal montierbar und auch für Systeme mit bis zu 50 % Frostschutzmittelzusatz geeignet.

Wie funktioniert die Cyclone-Abscheidetechnologie?

Der Zeparo Cyclone Max von IMI Pneumatex setzt auf die fortschrittliche Cyclone Technologie der 2. Generation, die eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme bietet. Diese Technologie ermöglicht eine effiziente Abscheidung von Schlamm und Magnetit, ohne dass es zu Verstopfungen kommt, wie sie bei Filtern auftreten können. Partikel ab einer Größe von 5 Mikrometer werden zuverlässig erfasst. Der Wirkungsgrad der Abscheidung steigt dabei mit zunehmender Fließgeschwindigkeit des Mediums. Der abgeschiedene Schmutz wird in einer separaten Abscheidekammer gesammelt, die durch eine Platte getrennt ist.

Welche Vorteile bietet die Magnetitabscheidung?

Für eine verbesserte Abscheidung von Magnetitpartikeln ist der Abscheider mit einem internen Cadmium-Neodym-Magnetstab ausgestattet. Dessen seitliche Positionierung optimiert die Effizienz bei der Entfernung von Magnetitpartikeln. Auch hier werden Partikel mit einer Mindestgröße von 5 Mikrometer erfasst und sicher in der Abscheidekammer gesammelt.

Welche Montageoptionen sind verfügbar?

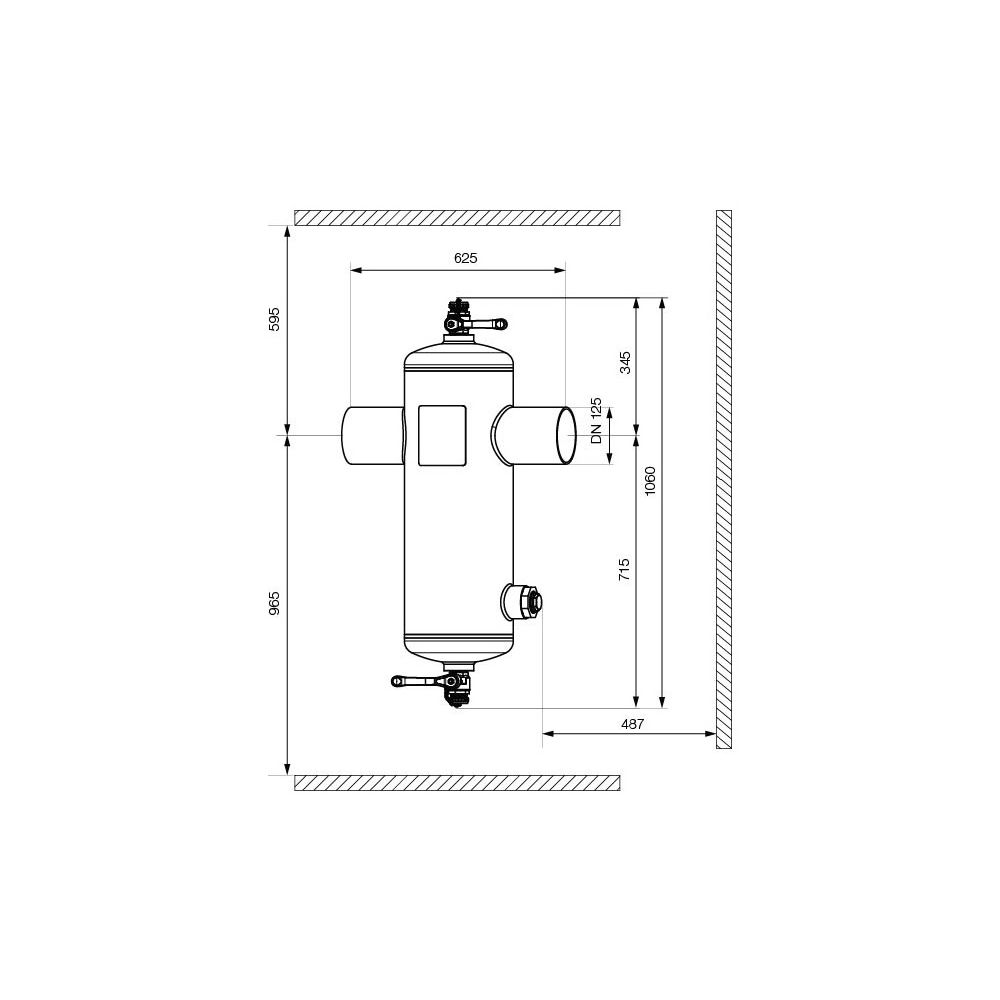

Der automatische Zyklon-Abscheider ist für eine flexible Installation konzipiert und kann sowohl vertikal als auch horizontal montiert werden, ohne dass die Abscheideleistung beeinträchtigt wird. Das Cyclone Prinzip arbeitet in jeder Montageposition. Eine Montage mit downward flow direction ist ebenfalls möglich, was eine vielseitige Integration in bestehende oder neue Anlagen ermöglicht.

Welche weiteren Funktionen sind integriert?

Zur Erleichterung der Wartung und Entschlammung verfügt der Zeparo Cyclone Max über einen Entschlammungshahn mit Kappe, an den ein Schlauch angeschlossen werden kann. Dieser Hahn kann in zwei verschiedenen Positionen montiert werden. Zusätzlich ist ein automatischer Entlüfter integriert, der zur Systemstabilität beiträgt. Das System ist für den Einsatz in geschlossenen Heiz-, Solar- und Kühlwassersystemen geeignet und verträgt Frostschutzmittelzusätze bis zu 50 %.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe: PN 10
• Anschluss: Schweißende
• Werkstoff Gehäuse: Stahl
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 °C bis 110 °C
• Nenndurchfluss: 58 m³/h
• Max. Durchfluss: 148 m³/h
• Kvs-Wert: 142
• Baulänge: 350

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 125 W bietet eine effektive und zuverlässige Lösung zur Reinigung von Heiz-, Solar- und Kühlwassersystemen. Dank der fortschrittlichen Cyclone Technologie der 2. Generation werden Schmutz und Magnetit ab 5 Mikrometer zuverlässig entfernt. Mit einem maximalen Betriebsdruck von 10 bar und einer Medientemperatur von -10 °C bis 110 °C ist dieses System eine robuste und flexible Komponente für eine Vielzahl von Anwendungen.
