IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 250, DN 250 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 250 ist ein automatischer Zyklon-Abscheider, der für die effiziente Abscheidung von Schmutz und Magnetit in Heiz-, Solar- und Kühlwassersystemen konzipiert wurde. Er nutzt die fortschrittliche Cyclone Technologie der 2. Generation, die eine verbesserte Abscheideleistung ermöglicht und ist flexibel sowohl vertikal als auch horizontal montierbar.

Wie sorgt die Cyclone Technologie für eine effiziente Abscheidung?

Der Zeparo Cyclone Max arbeitet als automatischer Zyklon-Abscheider (Ausführung Dirt) nach dem Cyclone-Prinzip. Die Cyclone Technologie der 2. Generation bietet eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme und verhindert ein Verstopfen, wie es bei Filtern auftreten kann. Partikel ab einer Größe von 5 Mikrometer werden zuverlässig abgeschieden. Der Wirkungsgrad der Abscheidung steigt mit zunehmender Fließgeschwindigkeit. Ein seitlich positionierter Cadmium-Neodym-Magnetstab verbessert die Effizienz bei der Abscheidung von Magnetitpartikeln. Der abgeschiedene Schmutz wird in einer separaten, mit Platte getrennten Abscheidekammer gesammelt.

Für welche Anwendungen ist der Zeparo Cyclone Max ausgelegt?

Dieser Abscheider ist für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert und eignet sich für geschlossene Systeme. Er kann mit einem Frostschutzmittelzusatz von bis zu 50% betrieben werden. Das Gehäuse aus Stahl ist für eine Druckstufe von PN 10 ausgelegt und widersteht Medientemperaturen von -10 °C bis 110 °C im Dauerbetrieb.

Welche Flexibilität bietet die Installation und Wartung?

Die Abscheidung arbeitet in jeder Montageposition, wodurch der Abscheider sowohl horizontal als auch vertikal montiert werden kann, auch mit downward flow direction, ohne Beeinträchtigung der Abscheideleistung. Der Zeparo Cyclone Max ist mit einem automatischen Entlüfter ausgestattet. Für die Entschlammung steht ein Entschlammungshahn mit Kappe zur Verfügung, der den Anschluss eines Schlauchs ermöglicht und in zwei verschiedenen Positionen montiert werden kann. Ein separater Auslaufhahn ist laut Attributen nicht vorhanden.

Welche technischen Spezifikationen sind relevant?

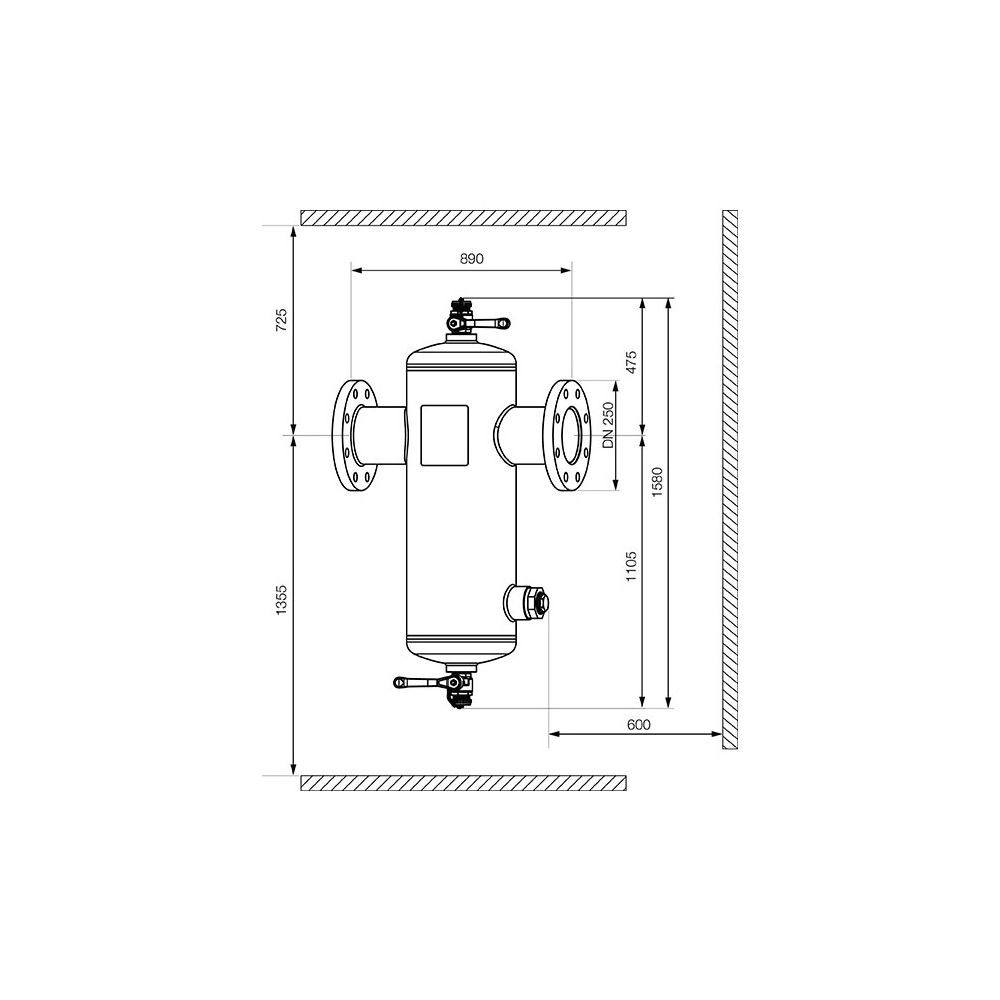

Der Abscheider verfügt über einen Flanschanschluss mit einem Nenndurchmesser von DN 250. Die Druckstufe des Artikels beträgt PN 10, wobei der maximal zulässige Druck 10 bar erreicht. Der Nenndurchfluss liegt bei 336 m3/h und der maximale Durchfluss bei 575 m3/h. Der Kvs-Wert ist mit 570 angegeben. Die Baulänge des Geräts beträgt 350.

Technische Daten

• Nenndurchmesser: DN 250
• Max. zul. Druck: 10 bar
• Max. Temperatur: 110 °C
• Min. Temperatur: -10 °C
• Nenndurchfluss: 336 m3/h
• Max. Durchfluss: 575 m3/h
• Kvs-Wert: 570
• Baulänge: 350
• Werkstoff des Gehäuses: Stahl
• Druckstufe Artikel: PN 10
• Durchflussleistung: 10 - 40

Der IMI Pneumatex Zeparo Cyclone Max ZCX 250 stellt eine effiziente und wartungsarme Lösung zur Abscheidung von Schmutz und Magnetit in Heiz- und Kühlsystemen dar. Mit einem Nenndurchmesser von DN 250, einer Druckstufe von PN 10 und einem maximalen Betriebsdruck von 10 bar ist er für anspruchsvolle Anwendungen konzipiert. Die flexible Montage und der weite Temperaturbereich von -10 °C bis 110 °C unterstreichen die Anpassungsfähigkeit dieses robusten Zyklon-Abscheiders.

Lieferumfang

• 1x IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 250
• 1x Entschlammungshahn mit Kappe
