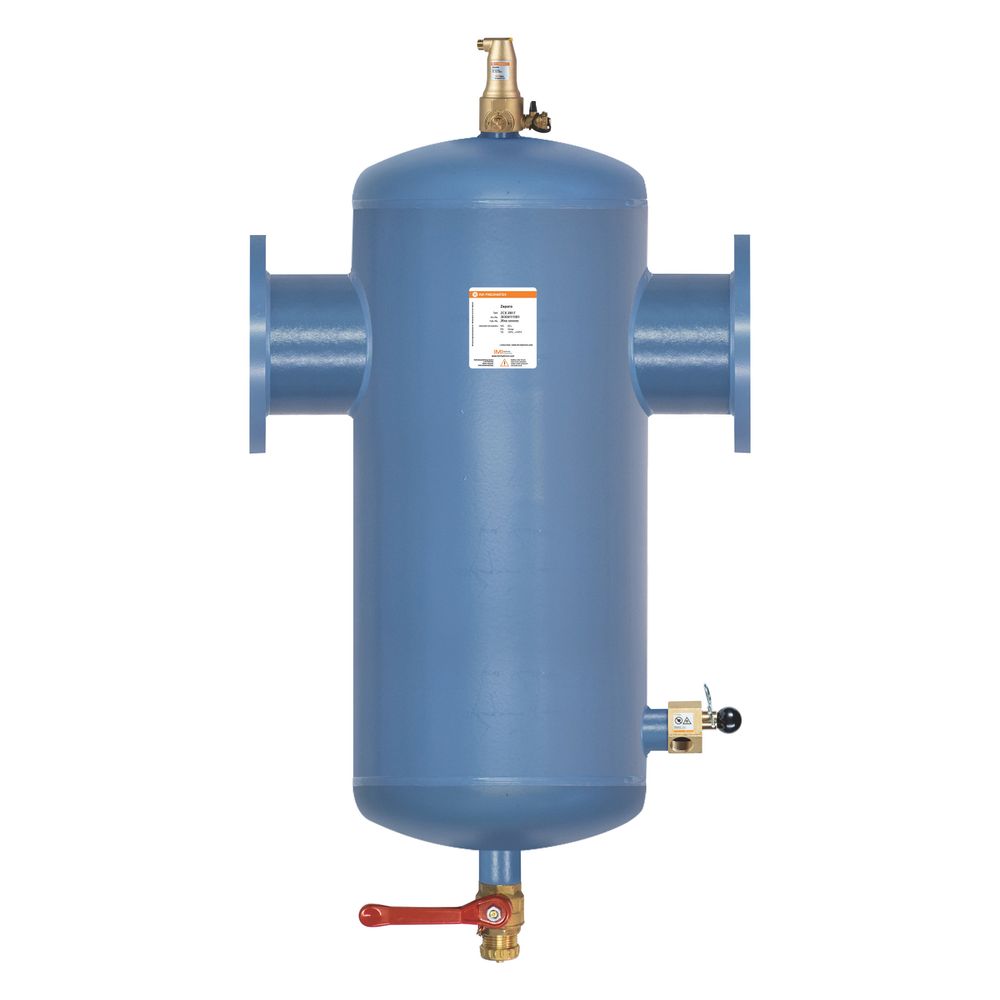

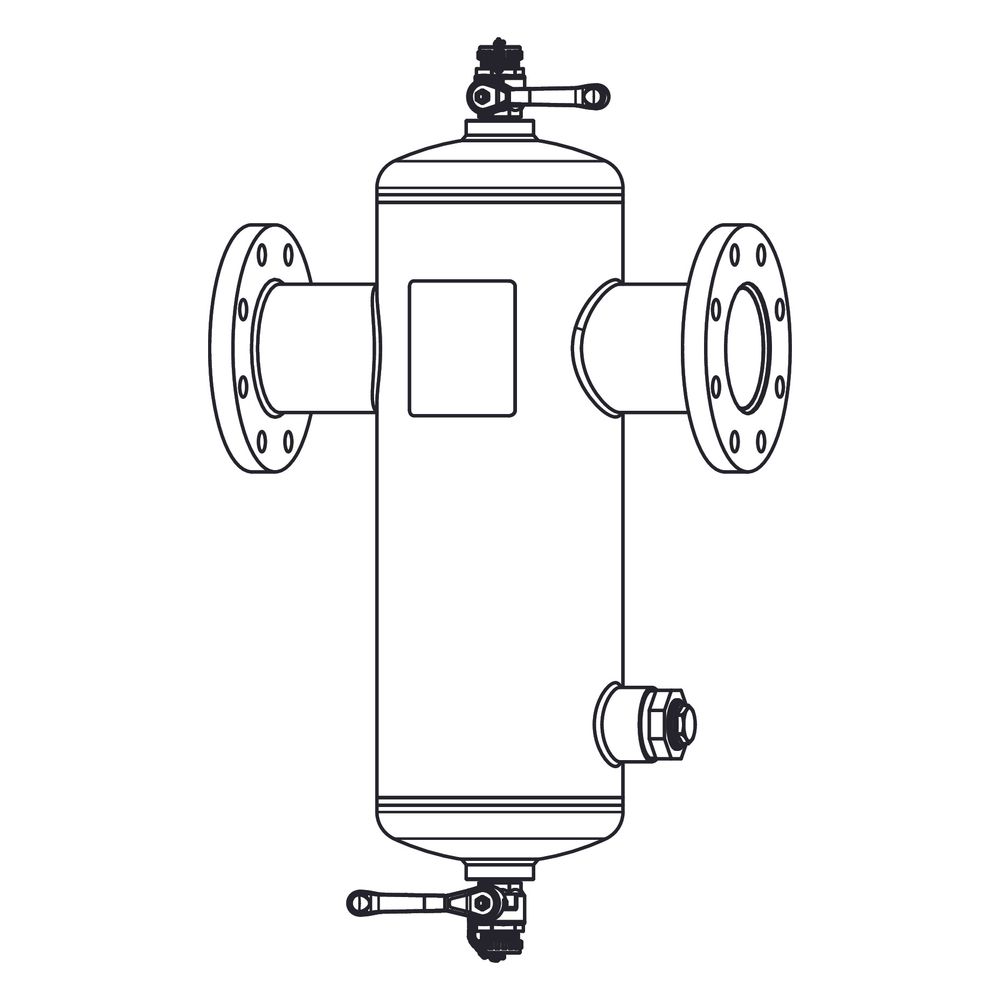

IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 100, DN 100 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 100 ist ein automatischer Zyklon-Abscheider, der für die effiziente Entfernung von Schlamm und Magnetit in Heiz-, Solar- und Kühlwassersystemen konzipiert wurde. Dieses Komplettprogramm von IMI Pneumatex zeichnet sich durch seine einzigartige Cyclone-Technologie der 2. Generation aus, die eine hohe Abscheideleistung ermöglicht. Mit einem Flanschanschluss DN 100 und einer Druckstufe PN 10 ist der Abscheider vielseitig einsetzbar und für geschlossene Systeme mit bis zu 50% Frostschutzmittelzusatz geeignet.

Wie funktioniert die Cyclone-Technologie?

Die Zeparo Cyclone Max Serie nutzt eine fortschrittliche Cyclone Abscheidetechnologie der 2. Generation, die eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme bietet. Diese Technologie verhindert ein Verstopfen, wie es bei Filtern auftreten kann. Partikel ab einer Größe von 5 Mikrometer werden zuverlässig abgeschieden. Der Wirkungsgrad der Abscheidung steigt dabei mit zunehmender Fließgeschwindigkeit des Mediums.

Welche Rolle spielt der Magnetstab bei der Abscheidung?

Der Abscheider ist in der Ausführung Dirt auf Schmutz und Magnetit ausgelegt. Bei Ausstattung mit einem Magnetstab werden Partikel mit einer Mindestgröße von 5 Mikrometer abgeschieden. Die seitliche Positionierung des Cadmium-Neodym-Magnetstabs verbessert die Effizienz der Abscheidung von Magnetitpartikeln. Die Magnetposition ist als intern beschrieben.

Welche Montage- und Wartungsoptionen sind verfügbar?

Die Montage des Abscheiders ist sowohl vertikal als auch horizontal ohne Beeinträchtigung der Abscheideleistung möglich. Das Cyclone Prinzip arbeitet in jeder Montageposition, auch mit downward flow direction. Für die Entschlammung ist ein Entschlammungshahn mit Kappe zum Anschluss eines Schlauchs vorgesehen, der in zwei verschiedenen Positionen montiert werden kann, was die Wartung erleichtert.

Für welche Systeme und Medien ist der Abscheider geeignet?

Der IMI Pneumatex Zeparo Cyclone Max ist für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert. Er ist für geschlossene Systeme geeignet und verträgt einen Frostschutzmittelzusatz von bis zu 50%. Die Mediumtemperatur im Dauerbetrieb liegt zwischen -10 °C und 110 °C. Das Gehäuse besteht aus Stahl und die Flansche entsprechen DN 100, PN 16 nach EN 1092-1.

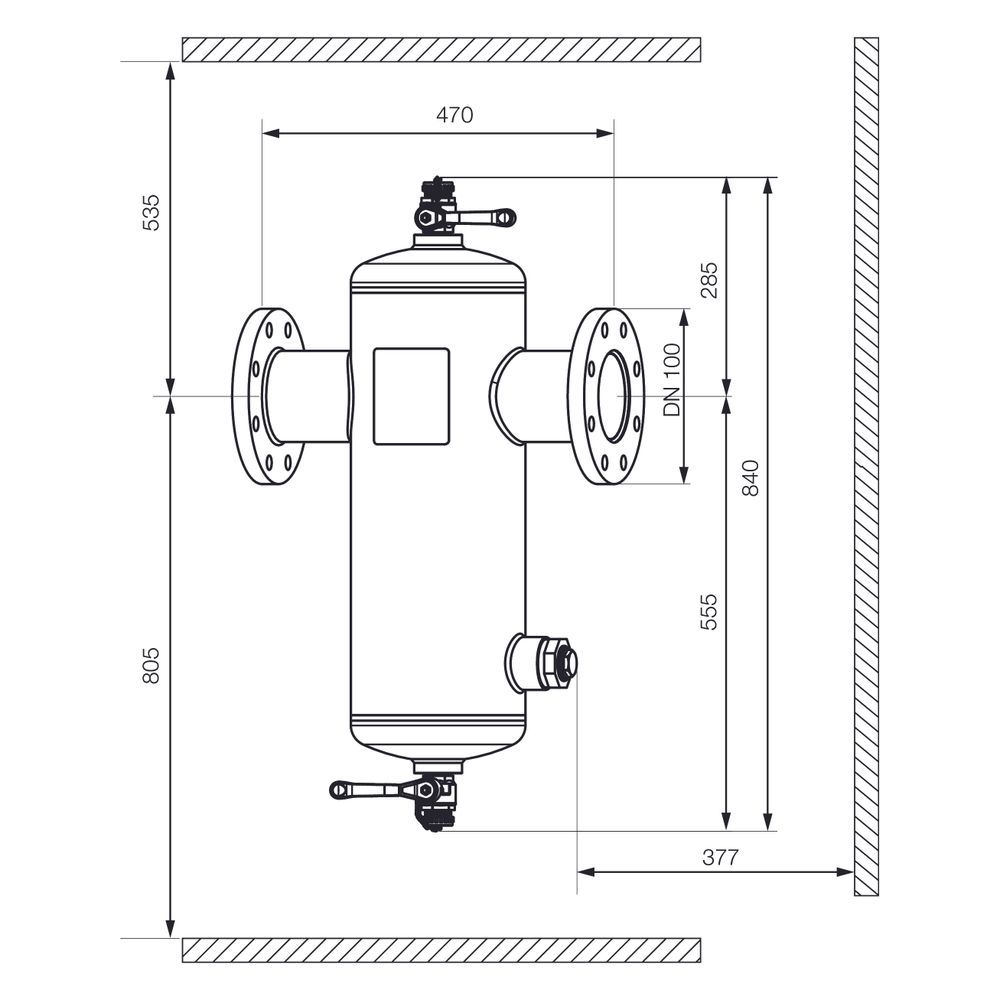

Technische Daten

• Nenndurchmesser: DN 100
• Druckstufe: PN 10
• Max. zul. Druck: 10 bar
• Max. Temperatur: 110 °C
• Min. Temperatur: -10 °C
• Nenndurchfluss: 33 m³/h
• Max. Durchfluss: 95 m³/h
• Kvs-Wert: 94,9
• Baulänge: 350
• Werkstoff des Gehäuses: Stahl

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 100 bietet eine zuverlässige Lösung zur Reinigung von Systemwasser. Mit seiner fortschrittlichen Zyklon-Technologie der 2. Generation und der Fähigkeit, Partikel ab 5 Mikrometer sowie Magnetit effektiv abzuscheiden, trägt er zur Langlebigkeit und Effizienz von Heiz-, Solar- und Kühlwassersystemen bei. Das Gerät ist für einen maximalen Betriebsdruck von 10 bar und Medientemperaturen von -10 °C bis 110 °C ausgelegt und unterstützt einen Nenndurchfluss von 33 m³/h.
