IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 300W, DN 300 PN 10, Schweißanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 300W ist ein automatischer Zyklon-Abscheider, der speziell für die effiziente Abscheidung von Schmutz und Magnetit in Heiz-, Solar- und Kühlwassersystemen entwickelt wurde. Mit einem Nenndurchmesser von DN 300 und einer Druckstufe von PN 10 ist dieses Gerät mit Schweißanschluss für anspruchsvolle Anwendungen konzipiert. Die fortschrittliche Cyclone-Technologie der 2. Generation ermöglicht eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme und verhindert Verstopfungen, wie sie bei Filtern auftreten können. Ein Frostschutzmittelzusatz von bis zu 50% ist möglich.

Wie funktioniert die Abscheidung von Schmutz und Magnetit?

Der Zeparo Cyclone Max nutzt die Cyclone Abscheidetechnologie, um Partikel ab einer Größe von 5 Mikrometer zuverlässig abzuscheiden. Der Wirkungsgrad der Abscheidung steigt dabei mit zunehmender Fließgeschwindigkeit. Abgeschiedener Schmutz wird in einer separaten Abscheidekammer gesammelt, die durch eine Platte getrennt ist. Bei Ausstattung mit einem Magnetstab werden auch kleinste Magnetitpartikel ab 5 Mikrometer effektiv entfernt. Die seitliche Positionierung des Cadmium-Neodym-Magnetstabs verbessert die Effizienz bei der Abscheidung von Magnetitpartikeln.

Welche Installationsmöglichkeiten bietet der Abscheider?

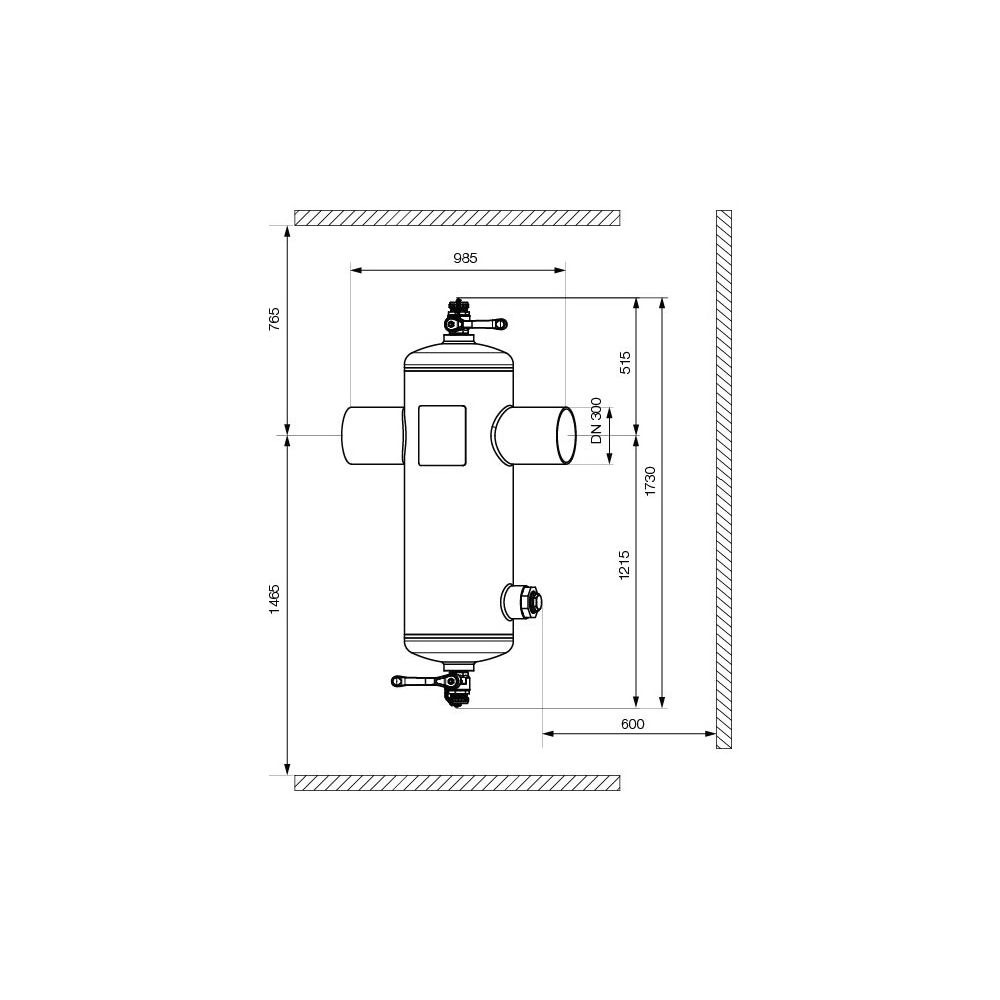

Der Abscheider kann flexibel in vertikaler oder horizontaler Position montiert werden, ohne dass die Abscheideleistung beeinträchtigt wird. Das Cyclone-Prinzip arbeitet in jeder Montageposition mit downward flow direction. Der Schweißanschluss und das robuste Gehäuse aus Stahl ermöglichen eine sichere und dauerhafte Integration in das System.

Welche weiteren Ausstattungsmerkmale sind vorhanden?

Der Zeparo Cyclone Max ist mit einem automatischen Entlüfter ausgestattet, der die Systementlüftung vereinfacht. Ein Entschlammungshahn mit Kappe ermöglicht den Anschluss eines Schlauchs und kann in zwei verschiedenen Positionen montiert werden, was die Wartung und Entschlammung erleichtert. Das Gerät ist für einen Frostschutzmittelzusatz von bis zu 50% ausgelegt.

Technische Daten

• Nenndurchmesser: DN 300
• Druckstufe: PN 10
• Anschluss: Schweißende
• Werkstoff Gehäuse: Stahl
• Max. Glykol-Mischung: 50 %
• Mediumtemperatur (Dauerbetrieb): -10 - 110 °C
• Baulänge: 350
• Nenndurchfluss: 535 m³/h
• Max. Durchfluss: 815 m³/h
• Kvs-Wert: 731,8

Der IMI Pneumatex Zeparo Cyclone Max ZCX 300W ist ein leistungsstarker Zyklon-Abscheider, der durch seine Cyclone-Technologie der 2. Generation eine herausragende Abscheideleistung für Schmutz und Magnetit bietet. Mit einem Nenndurchfluss von 535 m³/h und einer Druckstufe von PN 10 sorgt er für sauberes Systemwasser und trägt zur Langlebigkeit von Heiz-, Solar- und Kühlsystemen bei. Die flexible Montage und der integrierte automatische Entlüfter unterstreichen die anwenderfreundliche Konzeption dieses robusten Stahlgehäuse-Abscheiders.
