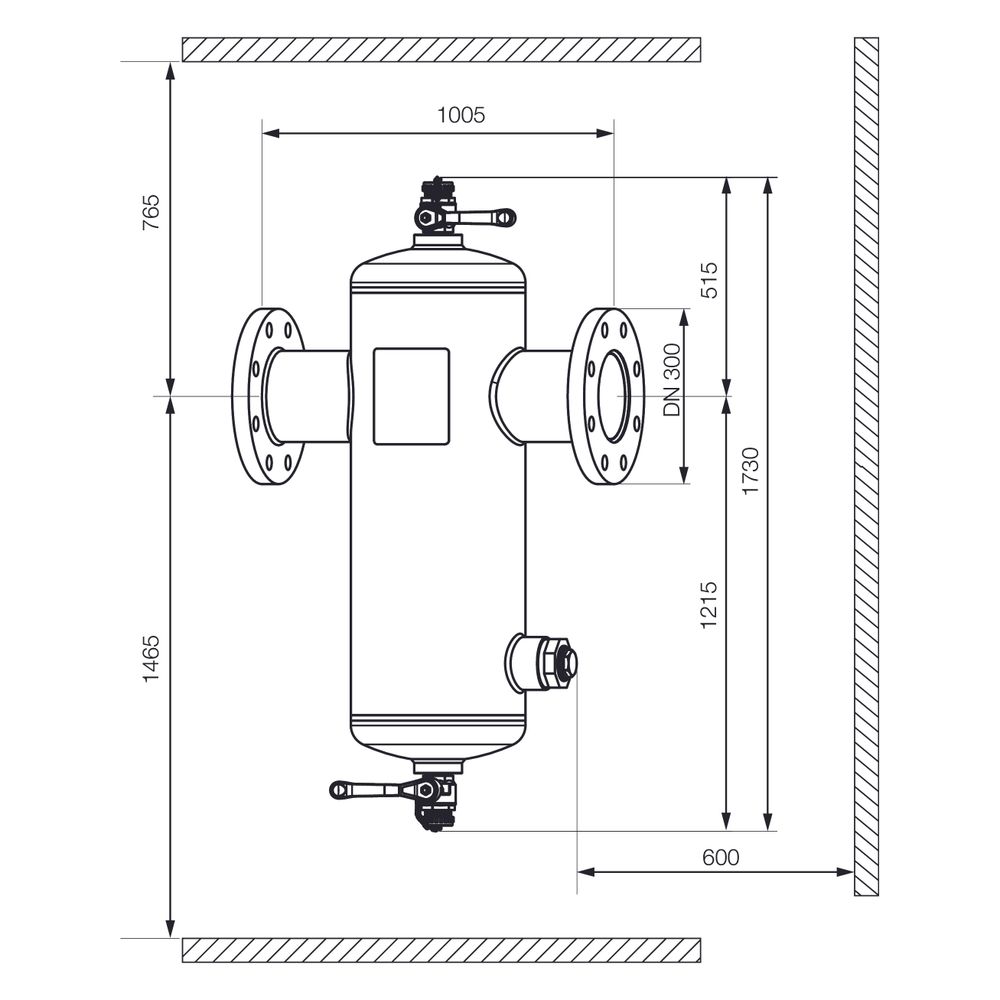

IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 300, DN 300 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 300 ist ein automatischer Zyklon-Abscheider, der speziell für die effiziente Entfernung von Schmutz und Magnetit in Heiz-, Solar- und Kühlwassersystemen entwickelt wurde. Mit seiner fortschrittlichen Cyclone-Technologie der 2. Generation bietet er eine hohe Abscheideleistung und ist für den Einsatz mit Frostschutzmittelzusatz bis 50% geeignet. Der Abscheider verfügt über einen Flanschanschluss DN 300 und eine Druckstufe PN 10.

Wie funktioniert die Abscheidung von Partikeln?

Der Zeparo Cyclone Max nutzt die einzigartige Cyclone-Abscheidetechnologie der 2. Generation, die eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme ermöglicht. Partikel ab einer Größe von 5 Mikrometer werden zuverlässig abgeschieden. Der Wirkungsgrad der Abscheidung steigt mit zunehmender Fließgeschwindigkeit des Mediums. Abgeschiedener Schmutz wird in einer separaten Abscheidekammer gesammelt, die durch eine Platte getrennt ist, um eine erneute Vermischung zu verhindern. Im Gegensatz zu Filtern kommt es hierbei nicht zu Verstopfungen.

Welche Rolle spielt der Magnetstab bei der Abscheidung?

Bei Ausstattung mit einem Magnetstab werden Magnetitpartikel mit einer Mindestgröße von 5 Mikrometer abgeschieden. Die seitliche Positionierung des Cadmium-Neodym-Magnetstabs verbessert die Effizienz der Abscheidung von Magnetitpartikeln zusätzlich. Das magnetische Funktionsprinzip ist intern ausgeführt.

Für welche Systeme ist der Abscheider geeignet und wie wird er montiert?

Der Abscheider ist für geschlossene Heiz-, Solar- und Kühlwassersysteme konzipiert und kann mit Frostschutzmittelzusatz bis 50% betrieben werden. Eine vertikale wie auch horizontale Montage ist ohne Beeinträchtigung der Abscheideleistung möglich, da die Abscheidung nach dem Cyclone-Prinzip in jeder Montageposition arbeitet. Der Anschluss erfolgt über Flansche DN 300, PN 16, entsprechend EN 1092-1. Ein Entschlammungshahn mit Kappe zum Anschluss eines Schlauchs kann in zwei verschiedenen Positionen montiert werden.

Technische Daten

• Nenndurchmesser: DN 300
• Druckstufe Gehäuse: PN 10
• Maximal zulässiger Druck: 10 bar
• Werkstoff Gehäuse: Stahl
• Maximale Temperatur: 110 °C
• Minimale Temperatur: -10 °C
• Nenndurchfluss: 535 m³/h
• Maximaler Durchfluss: 815 m³/h
• Max. Glykol-Mischung: 50%
• Baulänge: 350

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 300 ist eine leistungsstarke und zuverlässige Lösung für die Reinigung von geschlossenen Heiz-, Solar- und Kühlwassersystemen. Er entfernt effektiv Schmutz und Magnetitpartikel ab 5 Mikrometer und ist für Drücke bis 10 bar sowie Temperaturen von -10 °C bis 110 °C ausgelegt. Die flexible Montage und die wartungsarme Cyclone-Technologie der 2. Generation machen ihn zu einer effizienten Komponente für eine verbesserte Systemleistung.
