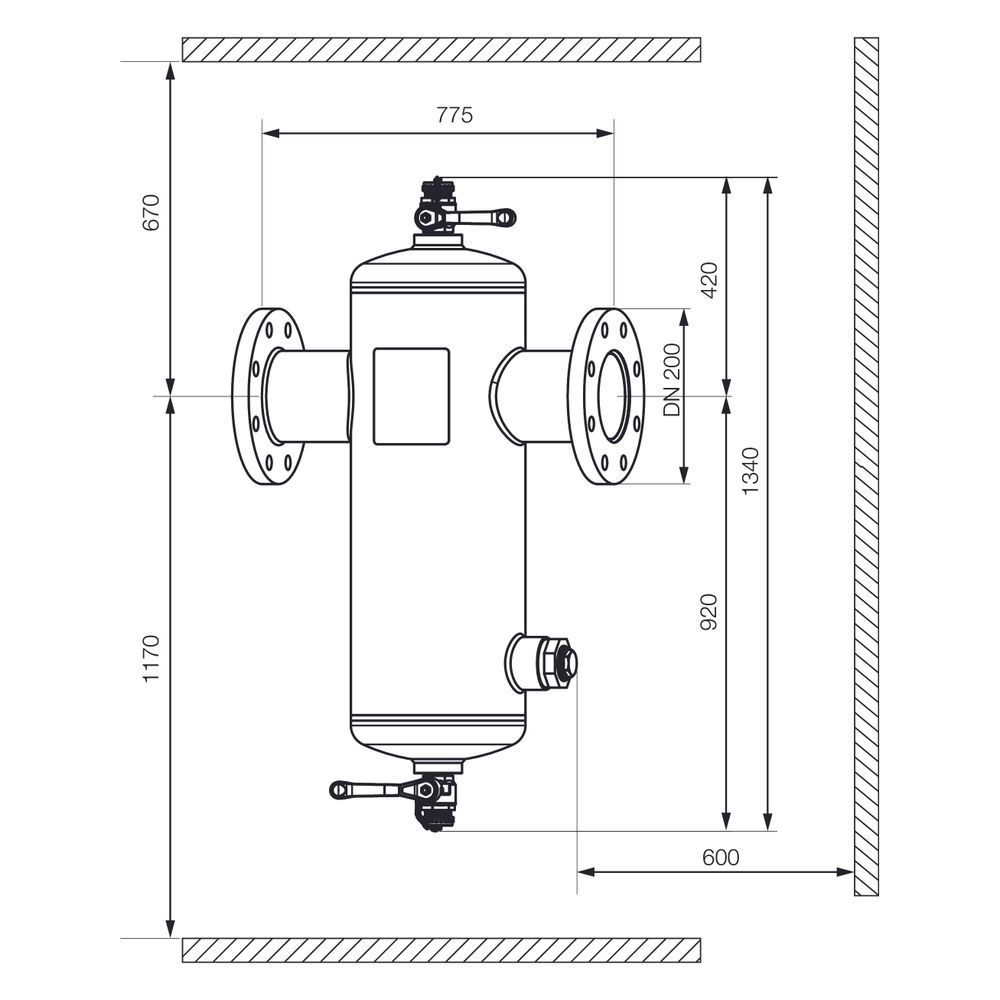

IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 200, DN 200 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 200 ist ein automatischer Zyklon-Abscheider, der speziell für die effiziente Abscheidung von Schmutz und Magnetit in Heiz-, Solar- und Kühlwassersystemen entwickelt wurde. Mit einem Nenndurchmesser von DN 200 und einer Druckstufe von PN 10 verfügt dieses Modell über einen robusten Flanschanschluss und ist für den Einsatz in geschlossenen Systemen optimiert.

Wie funktioniert die Abscheidung von Schmutz und Magnetit?

Der Zeparo Cyclone Max nutzt die fortschrittliche Cyclone-Abscheidetechnologie der 2. Generation, die eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme bietet. Diese Technologie ermöglicht die Abscheidung von Partikeln ab einer Größe von 5 Mikrometer. Der Wirkungsgrad steigt dabei mit zunehmender Fließgeschwindigkeit. Abgeschiedener Schmutz wird in einer separaten Abscheidekammer gesammelt, die durch eine Platte getrennt ist, um ein Verstopfen zu verhindern. Bei Ausstattung mit einem Cadmium-Neodym-Magnetstab wird die Effizienz der Abscheidung von Magnetitpartikeln weiter verbessert, wobei auch hier Partikel ab einer Mindestgröße von 5 Mikrometer zuverlässig entfernt werden.

Welche Installationsmöglichkeiten bietet der Abscheider?

Die flexible Konstruktion des Zeparo Cyclone Max ermöglicht eine vertikale wie auch horizontale Montage ohne Beeinträchtigung der Abscheideleistung. Das Cyclone-Prinzip arbeitet in jeder Einbauposition. Der Abscheider kann sowohl horizontal als auch vertikal mit Downward-Flow-Direction installiert werden, was eine hohe Anpassungsfähigkeit an verschiedene Systemkonfigurationen ermöglicht.

Für welche Systeme und Medien ist der Zeparo Cyclone Max geeignet?

Dieser Abscheider ist vielseitig einsetzbar in Heiz-, Solar- und Kühlwassersystemen und speziell für geschlossene Systeme konzipiert. Er ist für den Betrieb mit Frostschutzmittelzusatz bis zu 50% geeignet. Das Gehäuse besteht aus robustem Stahl und die Flansche entsprechen der Norm EN 1092-1, was eine zuverlässige Funktion unter den angegebenen Betriebsbedingungen sicherstellt.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 10
• Maximal zulässiger Druck: 10 bar
• Maximaltemperatur: 110 °C
• Minimaltemperatur: -10 °C
• Nenndurchfluss: 184 m³/h
• Maximaler Durchfluss: 375 m³/h
• Kvs-Wert: 361
• Werkstoff Gehäuse: Stahl
• Baulänge: 350

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 200 ist eine leistungsstarke und flexible Lösung zur effektiven Entfernung von Schmutz und Magnetit aus Heiz- und Kühlsystemen. Mit seiner fortschrittlichen Cyclone-Technologie, die Partikel ab 5 Mikrometer abscheidet, und der Möglichkeit der horizontalen oder vertikalen Montage, trägt er maßgeblich zur Systemreinheit und Effizienz bei. Die robuste Bauweise für einen Nenndurchmesser von DN 200, eine Druckstufe von PN 10 und ein maximaler Durchfluss von 375 m³/h unterstreichen seine Zuverlässigkeit für anspruchsvolle Anwendungen.
