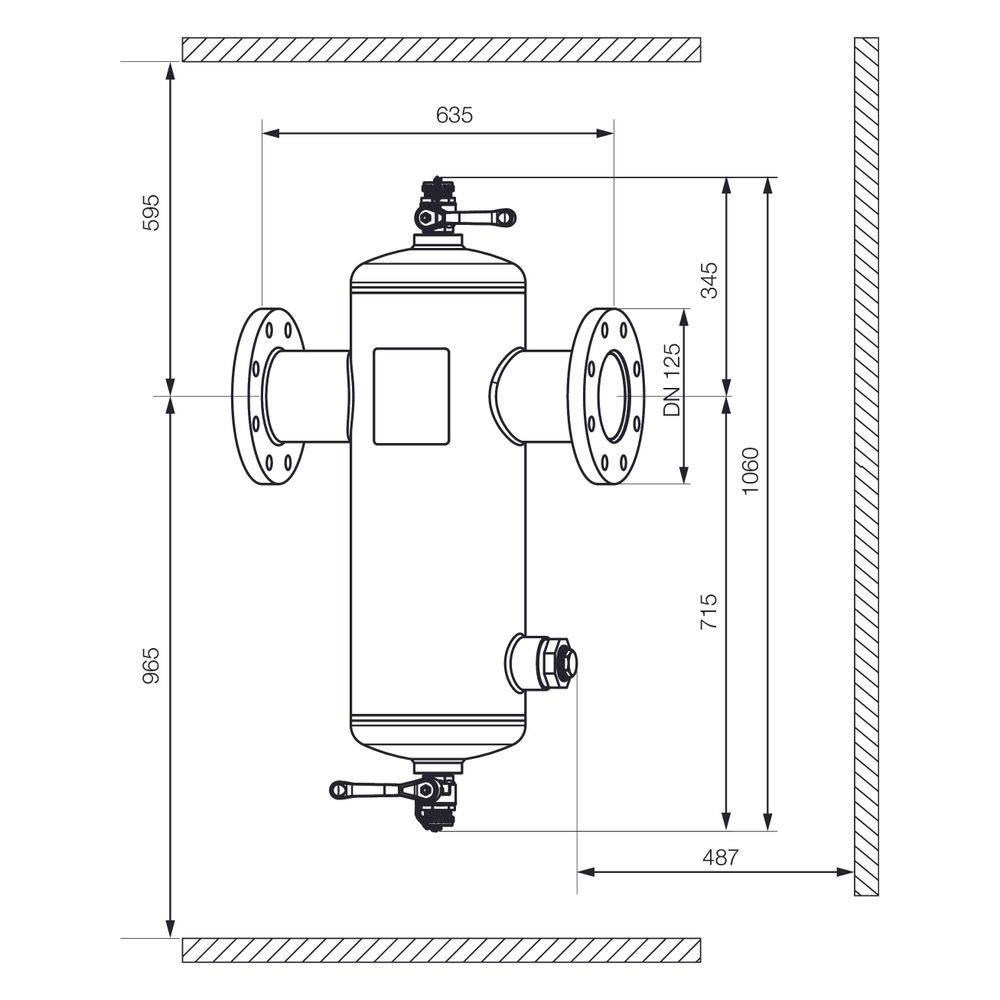

IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 125, DN 125 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 125 ist ein fortschrittlicher Zyklon-Abscheider, der speziell für die effiziente Entfernung von Schmutz und Magnetit aus Heiz-, Solar- und Kühlwassersystemen entwickelt wurde. Mit der einzigartigen Cyclone Technologie der 2. Generation bietet dieses Gerät eine 5 bis 10 Mal bessere Abscheideleistung als herkömmliche Systeme. Er ist flexibel vertikal oder horizontal montierbar und eignet sich ideal für geschlossene Systeme mit einem Frostschutzmittelzusatz von bis zu 50%.

Was zeichnet die Cyclone Technologie aus?

Die innovative Cyclone Technologie der 2. Generation ermöglicht eine herausragende Abscheideleistung, die herkömmliche Systeme um das Fünf- bis Zehnfache übertrifft. Partikel ab einer Größe von 5 Mikrometer werden zuverlässig abgeschieden. Ein wesentlicher Vorteil ist, dass es im Gegensatz zu Filtern nicht zu Verstopfungen kommt. Der Wirkungsgrad des Abscheiders steigt zudem mit zunehmender Fließgeschwindigkeit, was eine kontinuierlich hohe Leistung sicherstellt.

Wie funktioniert die Magnetitabscheidung?

Für eine besonders effektive Abscheidung von Magnetitpartikeln ist der Abscheider mit einem Cadmium-Neodym-Magnetstab ausgestattet. Dessen seitliche Positionierung optimiert die Effizienz bei der Entfernung dieser feinen Partikel. Der abgeschiedene Schmutz wird sicher in einer separaten Abscheidekammer gesammelt, die durch eine Platte vom Hauptstrom getrennt ist.

Welche Installationsmöglichkeiten bietet der Abscheider?

Der Zeparo Cyclone Max kann flexibel in jeder Montageposition installiert werden. Sowohl eine vertikale als auch eine horizontale Montage mit downward flow direction ist möglich, ohne die Abscheideleistung zu beeinträchtigen. Dies ermöglicht eine vielseitige Integration in bestehende oder neue Anlagen.

Welche weiteren Ausstattungsmerkmale sind integriert?

Der Abscheider verfügt über einen automatischen Entlüfter, der zur Systemoptimierung beiträgt. Ein Entschlammungshahn mit Kappe ist ebenfalls vorhanden und kann zum Anschluss eines Schlauchs in zwei verschiedenen Positionen montiert werden, was die Wartung und Entschlammung erleichtert.

Technische Daten

• Max. zul. Druck: 10 bar
• Max. Temperatur: 110 Grad C
• Min. Temperatur: -10 Grad C
• Nenndurchfluss: 58 m3/h
• Max. Durchfluss: 148 m3/h
• Nenndurchmesser: DN 125
• Anschluss: Flansch
• Werkstoff Gehäuse: Stahl
• Baulänge: 350
• Kvs-Wert: 142

Der IMI Pneumatex Abscheider Zeparo Cyclone Max ZCX 125 stellt eine leistungsstarke Lösung für die Reinigung von Heiz-, Solar- und Kühlwassersystemen dar. Mit einem maximalen Betriebsdruck von 10 bar und einem breiten Temperaturbereich von -10 Grad C bis 110 Grad C ist er für anspruchsvolle Anwendungen geeignet. Die fortschrittliche Cyclone Technologie, die Partikel ab 5 Mikrometer abscheidet, sorgt für eine hohe Systemeffizienz und Langlebigkeit.
