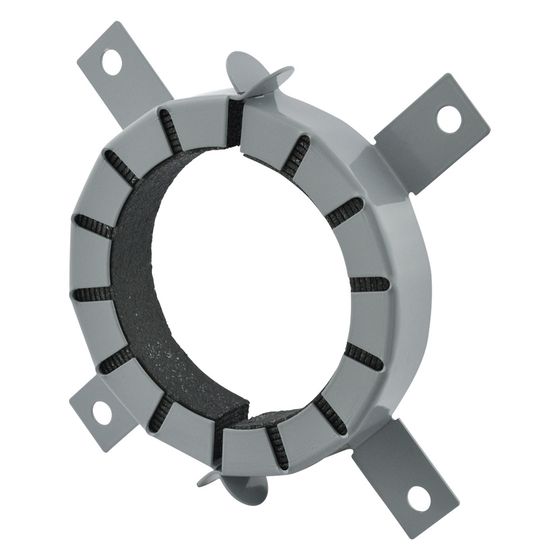

Walraven Pacifyre Brandschutzmanschette AWM II 225mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre

Die Walraven Pacifyre® Brandschutzmanschette AWM II 225mm ist eine spezialisierte Lösung zur Abschottung von ungedämmten und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren. Sie ist für den Einsatz an Massiv- und leichten Trennwänden sowie Decken konzipiert und bietet Brandschutz in R90-Qualität nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501. Mit einer Manschettennenngröße von 225 Millimetern, einem Innendurchmesser von 231 mm und einem Außendurchmesser von 311 mm zeichnet sich die Manschette durch eine geringe Aufbauhöhe und integrierten Schallschutz aus. Sie ist zudem für den Einbau in Feuchträumen geeignet.

Wie schützt die Pacifyre® AWM II Brandschutzmanschette Rohre?

Die Brandschutzmanschette Pacifyre® AWM II schottet brennbare Rohre und Mehrschichtverbundrohre zuverlässig ab. Sie erfüllt Brandschutzanforderungen nach MBO, MLAR, LAR und RbALei und ist in R90-Qualität nach DIN 4102-11 sowie EI 120 gemäß EN 13501 getestet. Der europäische Nachweis ETA-24/0840 bestätigt die Leistungsfähigkeit. Die Abschottung erfolgt an Wänden und Decken, wobei die Manschette sowohl auf Massivwänden als auch auf leichten Trennwänden montiert werden kann.

Welche Vorteile bietet die Montage der Brandschutzmanschette?

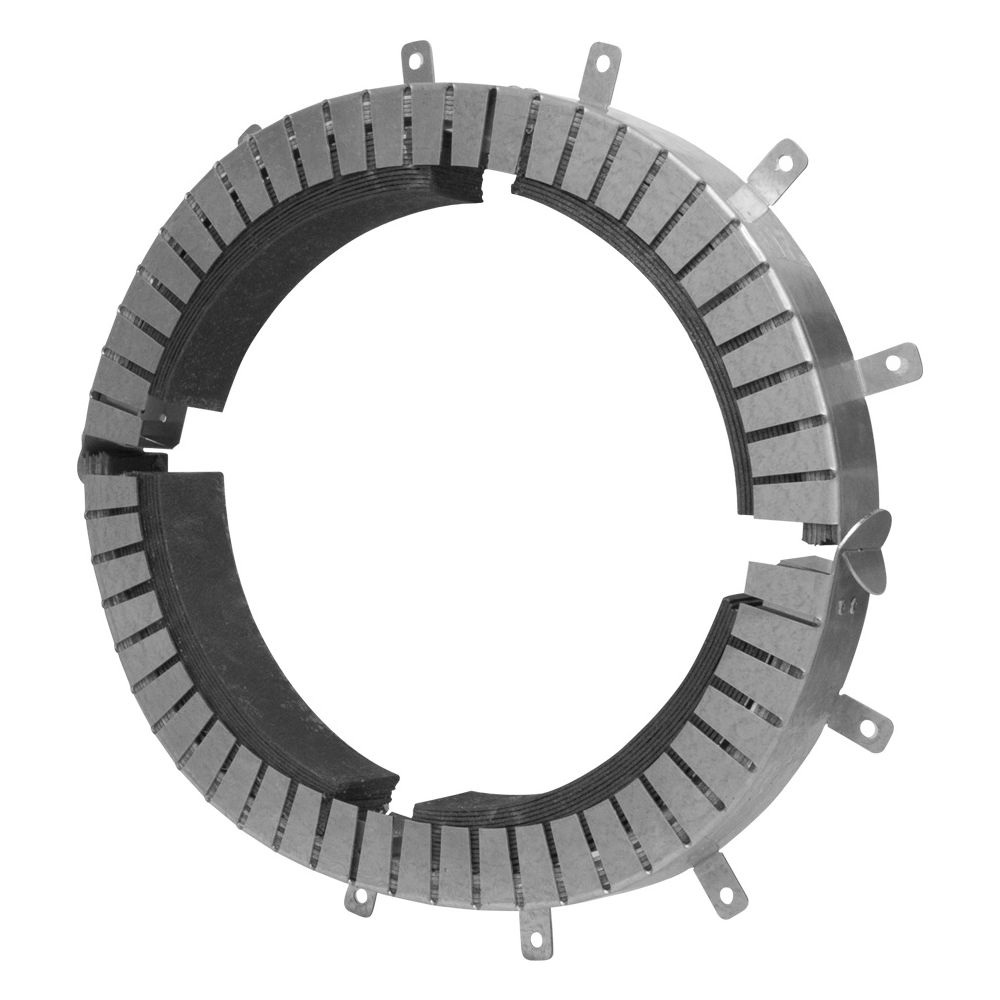

Die Pacifyre® AWM II Manschette ist für eine leichte und schnelle Montage konzipiert. Sie kann auf beiden Seiten der Wand oder an der Unterseite der Decke angebracht werden. Ein Einbau ohne zusätzliche Befestigungen ist möglich, indem die Laschen umgebogen und in frischen Beton oder Mörtel eingeschoben werden. Die mehrteilige Manschette erleichtert die Handhabung. Schrägdurchführungen sind bis zu einer Manschettengröße von 160 Millimetern realisierbar, und ein Nullabstand zwischen gleichen Manschetten ist möglich.

Für welche Einbausituationen ist die Manschette geeignet?

Diese Brandschutzmanschette ist eine kostengünstige Variante der Pacifyre® AWM II Serie, optimiert für Standardeinbausituationen. Sie ist für den Einbau in Feuchträumen geeignet und bietet Flexibilität bei der Installation. Bei schwierigen Einbausituationen kann die Manschette bis zu drei Abmessungen größer gewählt werden, um eine optimale Anpassung zu ermöglichen.

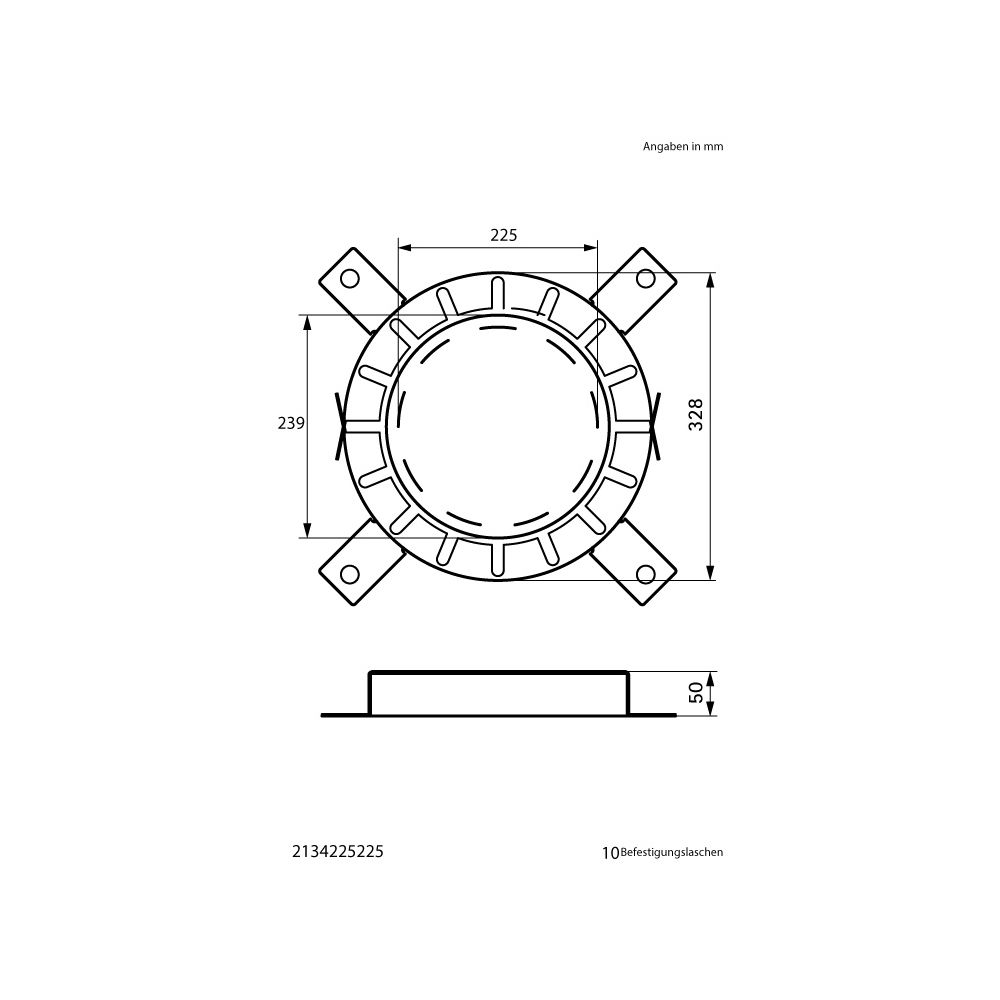

Technische Daten

• Rohraußendurchmesser: 225 mm
• Manschetteninnendurchmesser: 231 mm
• Manschettenaußendurchmesser: 311 mm
• Form: rund
• Brandschutzqualität: R90 (DIN 4102-11) / EI 120 (EN 13501)
• Europäischer Nachweis: ETA-24/0840
• Getestet nach: EN 1366-3
• Mit Befestigungsmaterial: ja
• Eignung: Feuchträume
• Schallschutz: integriert

Die Walraven Pacifyre® AWM II Brandschutzmanschette bietet eine effektive und flexible Lösung für den baulichen Brandschutz. Mit ihrer R90-Qualität nach DIN 4102-11 und EI 120 gemäß EN 13501 schottet sie brennbare Rohre zuverlässig ab. Die einfache Montage, die Eignung für Rohrdurchmesser von 225 mm und die integrierten Schallschutzeigenschaften machen sie zu einer praktischen Wahl für diverse Einbausituationen in Wänden und Decken.
