Walraven Pacifyre Brandschutzmanschette AWM II, für un-/gedämmte brennbare Rohre
17 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung
Walraven Pacifyre Brandschutzmanschette AWM II 40mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre
Die Walraven Pacifyre Brandschutzmanschette AWM II 40mm ist für die Abschottung von un- und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren konzipiert. Sie eignet sich für den Einsatz an Massiv- und leichten Trennwänden und bietet Brandschutz in R90-Qualität nach DIN 4102-11 bzw. EI 120 gemäß EN 13501. Mit einer Manschettennenngröße von 40 Millimetern und einer sehr geringen Aufbauhöhe ermöglicht sie eine flexible Installation inklusive Schallschutz.
Eigenschaften und Anwendungsbereiche
Die Pacifyre AWM II erfüllt Brandschutzanforderungen nach MBO sowie MLAR, LAR und RbALei. Sie ermöglicht Muffenabschottungen bei gerader Durchführung bis zu einem Rohraußendurchmesser von 110 Millimetern. Durch die niedrige Manschettenhöhe ist der Einbau von Rohrbögen, Muffen, Kniestücken oder Abzweigen in der Wand oder direkt in beziehungsweise unterhalb der Decke möglich. Schrägdurchführungen sind ebenfalls realisierbar.
Die Brandschutzmanschette ist für den Einbau in Feuchträumen geeignet und kann auf beiden Seiten der Wand oder an der Unterseite der Decke montiert werden. Ein flexibler Ringspaltverschluss sowie ein versetzter Manschetteneinbau sind weitere Merkmale. Der Einbau ist ohne zusätzliche Befestigungen möglich, indem die Laschen in frischen Beton oder Mörtel eingeschoben werden. Ein Nullabstand zwischen gleichen Manschetten ist umsetzbar. Zudem unterstützt die Manschette die Abschottung von Rohrpost- oder Schutzrohrsystemen mit bis zu zwei Kabeln.
Zulassungen und Überwachung
Die Pacifyre AWM II verfügt über eine allgemeine Bauartgenehmigung (aBG) Z-19.53-2331 vom Deutschen Institut für Bautechnik (DIBt) und wird von der MPA Braunschweig fremdüberwacht. Ein europäischer Nachweis liegt mit ETA-24/0840 vor.

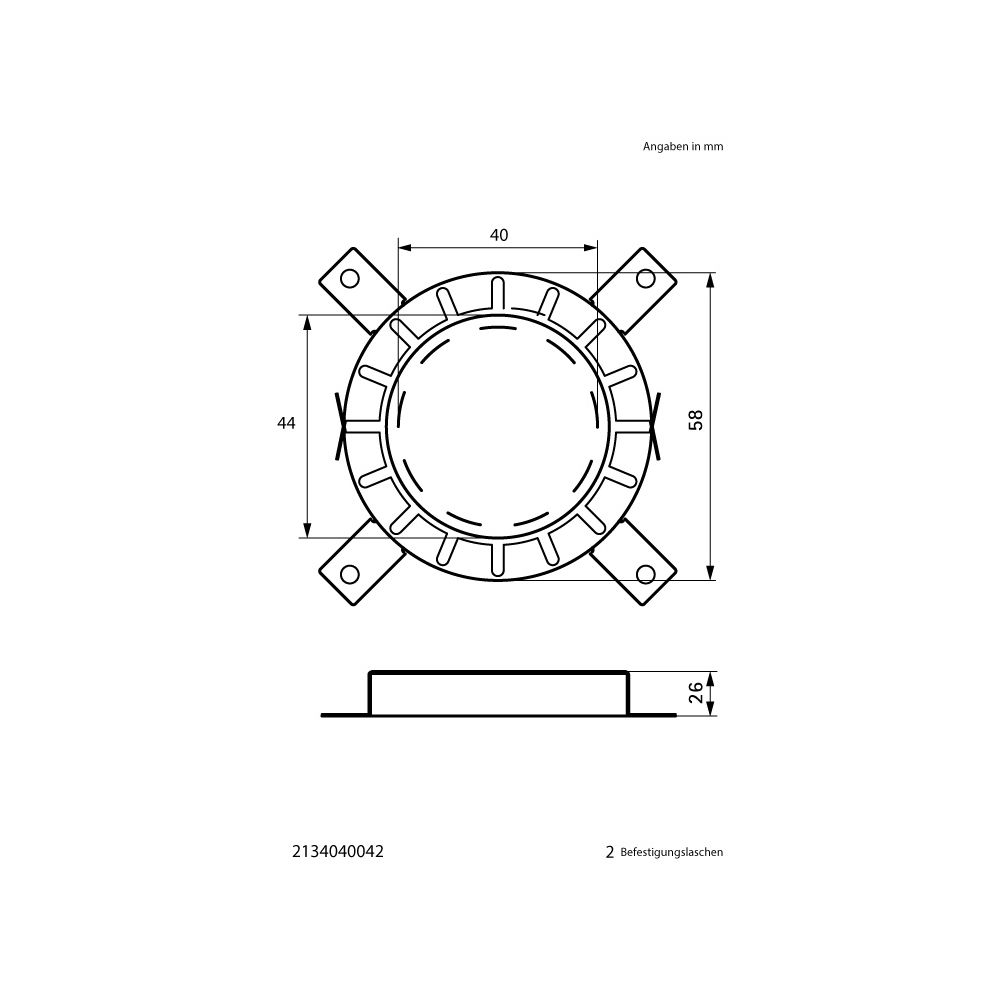

Technische Daten
- Rohrdurchmesser: 40 mm
- Manschette Innendurchmesser: 44 mm
- Manschette Außendurchmesser: 58 mm
- Brandschutzqualität: R90 nach DIN 4102-11
- Brandschutzqualität: EI 120 gemäß EN 13501
- Form: rund
- Mit Befestigungsmaterial: ja
- Material (Abschottung): Synthese-Kautschuk 9-43 mm oder PE Schallschutzschlauch bis 4 mm
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMII bis DN200 |
| Hersteller-Artikelnummer | 2134040042 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2134040042 |
| EAN-13 | 8712993598359 |
| Form | rund |
| Gewicht | 0,093 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 40 |
