Walraven Pacifyre Brandschutzmanschette AWM II 50mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre

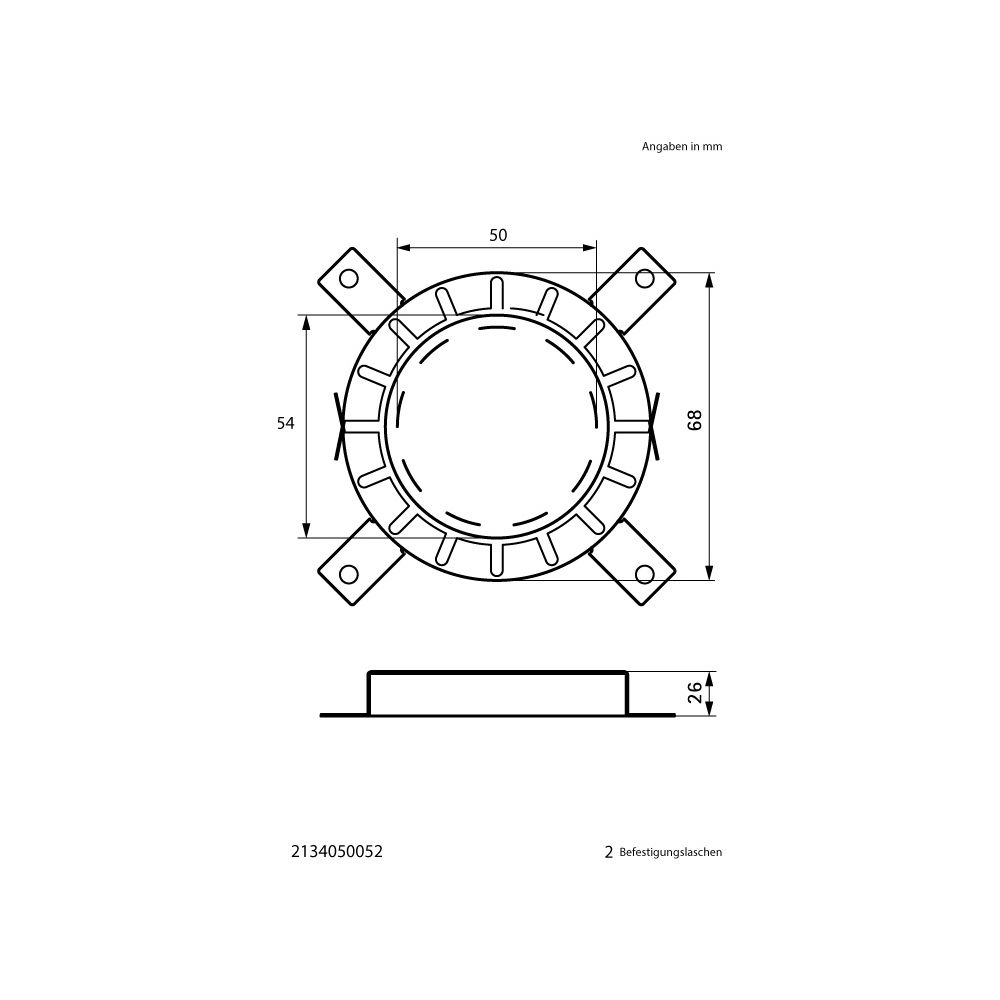

Die Walraven Pacifyre Brandschutzmanschette AWM II 50mm ist für die Abschottung von ungedämmten und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren konzipiert. Sie eignet sich für den Einsatz an Massivwänden und leichten Trennwänden und bietet eine R90-Qualität nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501. Die Manschette mit einer Nennweite von 50 Millimetern hat einen Innendurchmesser von 54 mm und einen Außendurchmesser von 68 mm.

Diese Brandschutzmanschette zeichnet sich durch eine sehr geringe Aufbauhöhe aus, die den Einbau von Rohrbögen, Muffen, Kniestücken oder Abzweigen direkt in der Wand oder unterhalb der Decke ermöglicht. Auch Schrägdurchführungen sind realisierbar. Sie ist für den Einbau in Feuchträumen geeignet und kann auf beiden Seiten der Wand oder an der Unterseite der Decke montiert werden. Die Abschottung umfasst zudem Rohrpost- oder Schutzrohrsysteme mit bis zu zwei Kabeln.

Ein flexibler Ringspaltverschluss erlaubt einen versetzten Manschetteneinbau, und ein Nullabstand zwischen gleichen Manschetten ist möglich. Der Einbau erfolgt ohne zusätzliche Befestigungen durch Umbiegen und Einschieben der Laschen in frischen Beton oder Mörtel. Die Manschette verfügt über eine allgemeine Bauartgenehmigung (aBG) Z-19.53-2331 vom Deutschen Institut für Bautechnik (DIBt) und wird fremdüberwacht von der MPA Braunschweig. Ein europäischer Nachweis liegt mit ETA-24/0840 vor.

Technische Daten

• Rohraußendurchmesser: 50 mm
• Manschetten-Innendurchmesser: 54 mm
• Manschetten-Außendurchmesser: 68 mm
• Brandschutzqualität: R90 nach DIN 4102-11 / EI 120 gemäß EN 13501
• Einsatzbereich: Massiv- und leichte Trennwände
• Material: Synthese-Kautschuk oder PE-Schallschutzschlauch
• Muffenabschottung: bis 110 mm Rohraußendurchmesser
• Bauartgenehmigung: Z-19.53-2331 (DIBt)
• Europäischer Nachweis: ETA-24/0840
