Walraven Pacifyre Brandschutzmanschette AWM II, für un-/gedämmte brennbare Rohre
17 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung
Walraven Pacifyre Brandschutzmanschette AWM II 75mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre
Die Walraven Pacifyre Brandschutzmanschette AWM II 75mm ist eine spezialisierte Lösung zur Abschottung von un- und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren. Sie ist für den Einbau in Massiv- und leichten Trennwänden konzipiert und bietet eine Brandschutzqualität von R90 nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501. Mit einer Manschettennenngröße von 75 Millimetern und einer sehr geringen Aufbauhöhe ermöglicht sie flexible Einbaumöglichkeiten, auch bei Schrägdurchführungen und Rohrbögen.
Die Pacifyre AWM II ist für Muffenabschottungen bei gerader Durchführung bis zu einem Rohraußendurchmesser von 110 Millimetern geeignet. Ihr Design erlaubt den Einbau von Rohrbögen, Muffen, Kniestücken oder Abzweigen direkt in der Wand oder unterhalb der Decke. Die Manschette ist für den Einsatz in Feuchträumen geeignet und kann auf beiden Seiten der Wand oder an der Unterseite der Decke montiert werden. Schrägdurchführungen sind möglich. Ein flexibler Ringspaltverschluss und der versetzte Manschetteneinbau erleichtern die Installation ohne zusätzliche Befestigungen, indem die Laschen in frischen Beton oder Mörtel eingeschoben werden können. Ein Nullabstand zwischen gleichen Manschetten ist ebenfalls möglich. Zudem kann die Manschette Rohrpost- oder Schutzrohrsysteme mit bis zu zwei Kabeln abschotten.
Das Material besteht aus Synthese-Kautschuk mit einer Dicke von 9 bis 43 Millimetern, je nach Rohraußendurchmesser, oder aus einem PE-Schallschutzschlauch bis 4 Millimeter bei Abwasserrohrleitungen. Die allgemeine Bauartgenehmigung (aBG) Z-19.53-2331 des Deutschen Instituts für Bautechnik (DIBt) sowie die Fremdüberwachung durch die MPA Braunschweig bestätigen die geprüfte Qualität. Ein europäischer Nachweis liegt mit ETA-24/0840 vor.

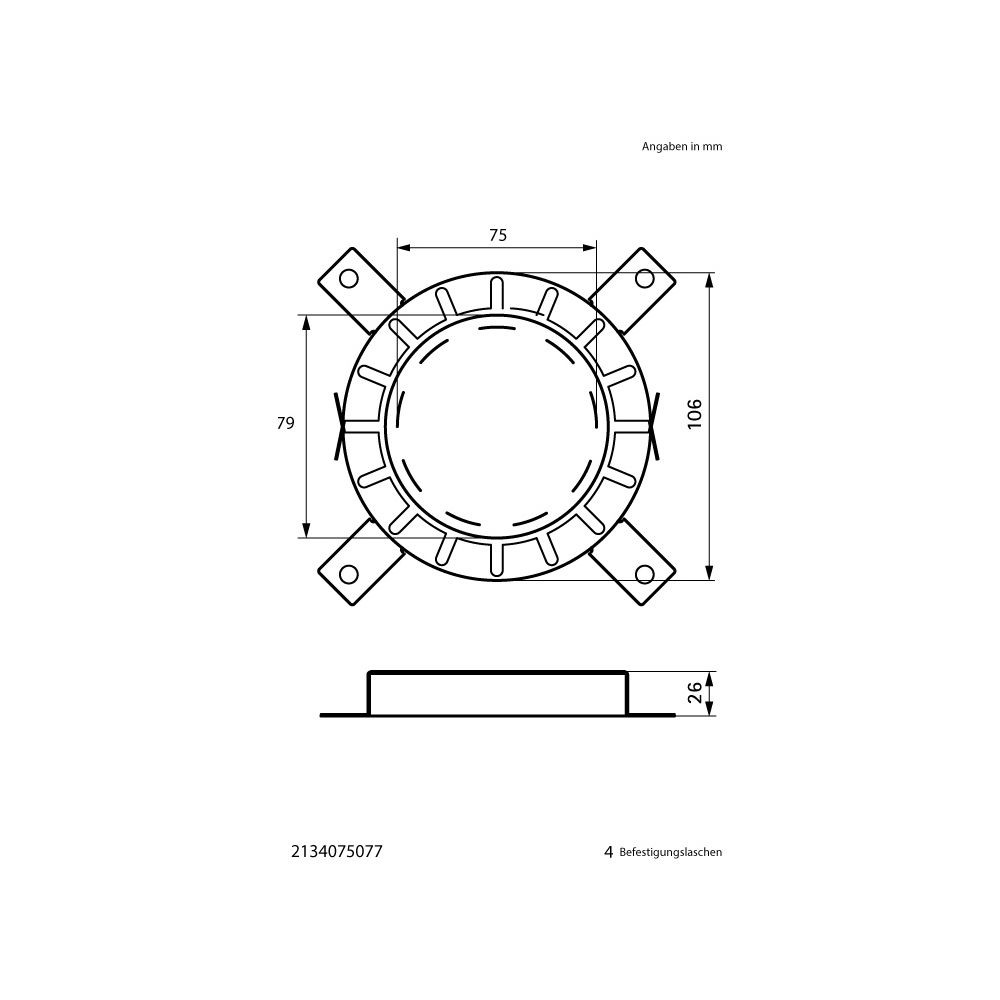

Technische Daten
- Rohraußendurchmesser: 75 mm
- Manschette Innendurchmesser: 79 mm
- Manschette Außendurchmesser: 106 mm
- Brandschutzqualität: R90 (DIN 4102-11), EI 120 (EN 13501)
- Material: Synthese-Kautschuk oder PE-Schallschutzschlauch
- Muffenabschottung bis Rohraußendurchmesser: 110 mm
- Form: rund
- Mit Befestigungsmaterial: ja
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMII bis DN200 |
| Hersteller-Artikelnummer | 2134075077 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2134075077 |
| EAN-13 | 8712993598410 |
| Form | rund |
| Gewicht | 0,225 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 75 |
