Walraven Pacifyre Brandschutzmanschette AWM II, für un-/gedämmte brennbare Rohre
17 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung
Walraven Pacifyre Brandschutzmanschette AWM II 90mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre
Die Walraven Pacifyre Brandschutzmanschette AWM II ist für die Abschottung von un- und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren konzipiert. Sie eignet sich für den Einsatz an Massiv- und leichten Trennwänden mit Brandschutzanforderungen nach MBO beziehungsweise MLAR/LAR/RbALei. Die Manschette bietet Brandschutz in R90-Qualität nach DIN 4102-11 sowie EI 120 gemäß EN 13501 und zeichnet sich durch eine sehr geringe Aufbauhöhe und integrierten Schallschutz aus. Diese Ausführung ist für einen Rohrdurchmesser von 90 Millimetern vorgesehen.
Die Pacifyre AWM II ermöglicht die Muffenabschottung bei gerader Durchführung bis zu einem Rohraußendurchmesser von 110 mm. Durch die niedrige Manschettenhöhe ist der Einbau von Rohrbögen, Muffen, Kniestücken oder Abzweigen in der Wand oder direkt in beziehungsweise unterhalb der Decke möglich. Schrägdurchführungen sind ebenfalls umsetzbar. Die Manschette ist für den Einbau in Feuchträumen geeignet und kann auf beiden Seiten der Wand oder an der Unterseite der Decke montiert werden. Ein flexibler Ringspaltverschluss und ein versetzter Manschetteneinbau sind weitere Merkmale. Die Abschottung von Rohrpost- oder Schutzrohrsystemen mit bis zu zwei Kabeln ist möglich. Der Einbau kann ohne zusätzliche Befestigungen erfolgen, indem die Laschen in frischen Beton oder Mörtel umgebogen und eingeschoben werden. Ein Nullabstand zwischen gleichen Manschetten ist realisierbar. Die Brandschutzmanschette verfügt über eine allgemeine Bauartgenehmigung (aBG) Z-19.53-2331 und einen europäischen Nachweis ETA-24/0840. Als Material kommt Synthese-Kautschuk (9-43 mm je nach Rohraußendurchmesser) oder PE-Schallschutzschlauch (bis 4 mm bei Abwasserrohrleitungen) zum Einsatz.

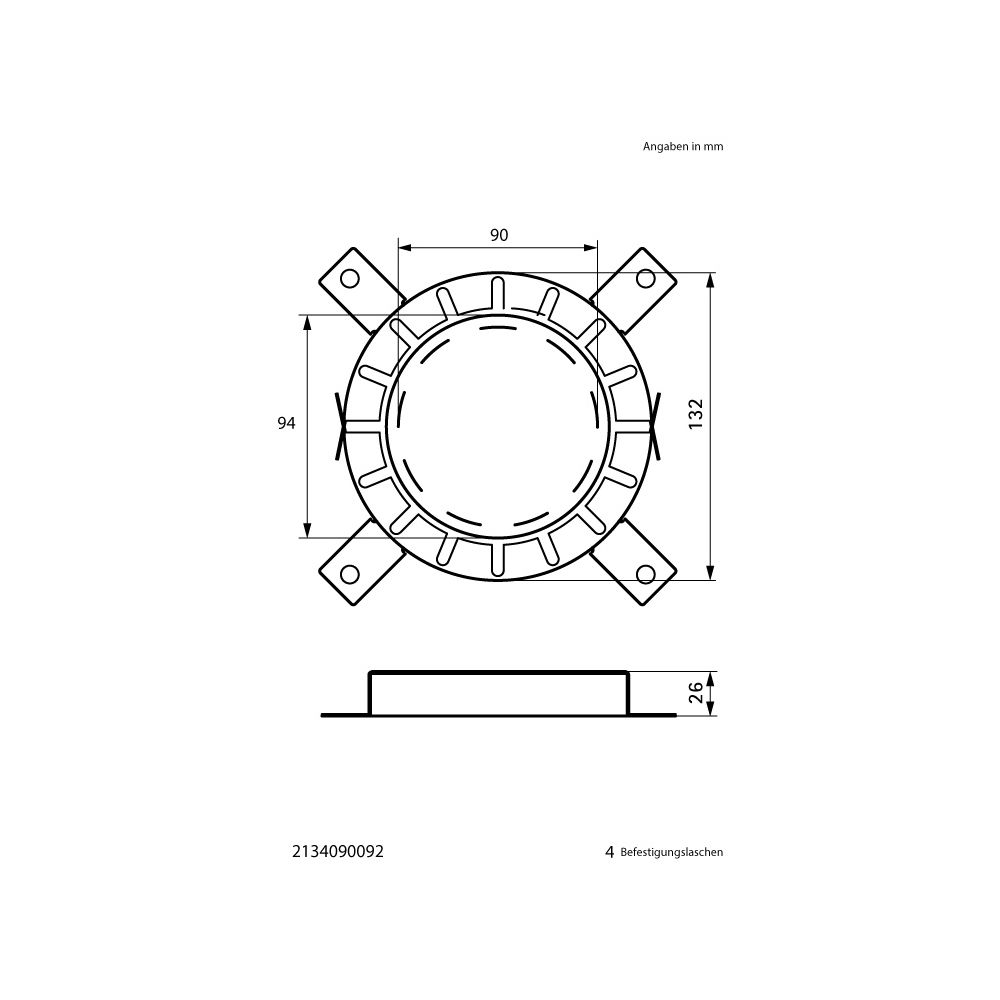

Technische Daten
- Rohraußendurchmesser: 90 mm
- Manschette Innendurchmesser: 94 mm
- Manschette Außendurchmesser: 132 mm
- Brandschutzqualität: R90 nach DIN 4102-11 / EI 120 nach EN 13501
- Max. Rohraußendurchmesser Muffenabschottung: 110 mm
- Material: Synthese-Kautschuk (9-43 mm) oder PE-Schallschutzschlauch (bis 4 mm)
- Form: rund
- Mit Befestigungsmaterial: ja
- Zulassungen: aBG Z-19.53-2331, ETA-24/0840
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMII bis DN200 |
| Hersteller-Artikelnummer | 2134090092 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2134090092 |
| EAN-13 | 8712993598434 |
| Form | rund |
| Gewicht | 0,383 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 90 |
