Walraven Pacifyre Brandschutzmanschette AWM II, für un-/gedämmte brennbare Rohre
17 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung
Walraven Pacifyre Brandschutzmanschette AWM II 63mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre
Die Walraven Pacifyre AWM II Brandschutzmanschette ist eine spezialisierte Lösung zur Abschottung von un- und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren. Mit einer Manschettennenngröße von 63 Millimetern ist sie für den Einbau in Massiv- und leichten Trennwänden konzipiert, die Brandschutzanforderungen nach MBO beziehungsweise MLAR/LAR/RbALei erfüllen. Die Manschette bietet eine Brandschutzqualität von R90 nach DIN 4102-11 und EI 120 gemäß EN 13501, inklusive Schallschutz. Ihre sehr geringe Aufbauhöhe ermöglicht den flexiblen Einbau von Rohrbögen, Muffen, Kniestücken oder Abzweigen direkt in der Wand oder unterhalb der Decke.
Die Pacifyre AWM II ermöglicht Muffenabschottungen bei gerader Durchführung bis zu einem Rohraußendurchmesser von 110 Millimetern. Sie ist für den Einbau in Feuchträumen geeignet und kann auf beiden Seiten der Wand beziehungsweise an der Unterseite der Decke montiert werden. Schrägdurchführungen sind ebenfalls realisierbar. Ein flexibler Ringspaltverschluss und ein versetzter Manschetteneinbau sind möglich. Der Einbau kann ohne zusätzliche Befestigungen erfolgen, indem die Laschen in frischen Beton oder Mörtel umgebogen und eingeschoben werden. Ein Nullabstand zwischen gleichen Manschetten ist zulässig. Zudem ist die Abschottung von Rohrpost- oder Schutzrohrsystemen mit bis zu zwei Kabeln möglich. Die Brandschutzmanschette verfügt über eine allgemeine Bauartgenehmigung (aBG) Z-19.53-2331 vom Deutschen Institut für Bautechnik (DIBt) und wird von der MPA Braunschweig fremdüberwacht. Ein europäischer Nachweis liegt mit ETA-24/0840 vor.

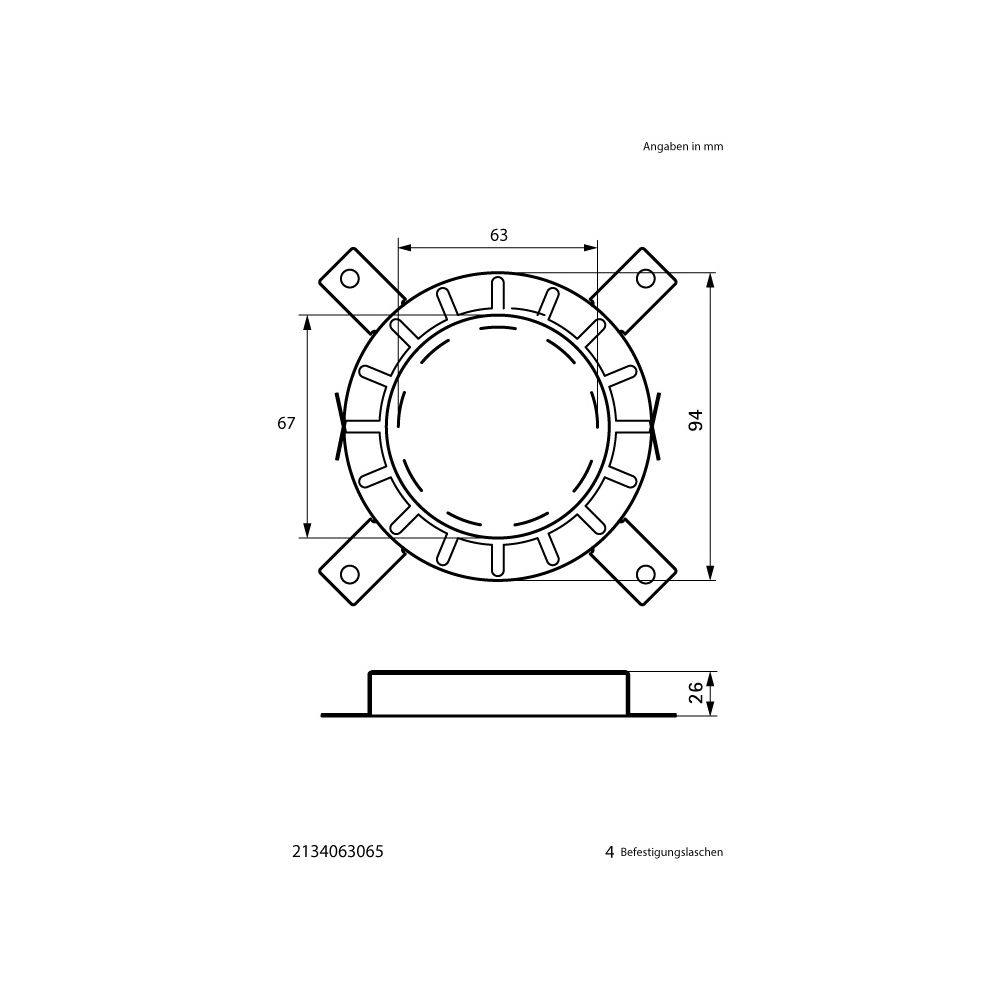

Technische Daten
- Rohraußendurchmesser: 63 mm
- Manschette Innendurchmesser: 67 mm
- Manschette Außendurchmesser: 94 mm
- Brandschutzqualität: R90 nach DIN 4102-11 / EI 120 nach EN 13501
- Form: rund
- Mit Befestigungsmaterial: ja
- Allgemeine Bauartgenehmigung (aBG): Z-19.53-2331
- Europäischer Nachweis: ETA-24/0840
- Muffenabschottung: bis 110 mm Rohraußendurchmesser
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMII bis DN200 |
| Hersteller-Artikelnummer | 2134063065 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2134063065 |
| EAN-13 | 8712993598397 |
| Form | rund |
| Gewicht | 0,2 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 63 |
