Walraven Pacifyre Brandschutzmanschette AWM II, für un-/gedämmte brennbare Rohre
17 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung

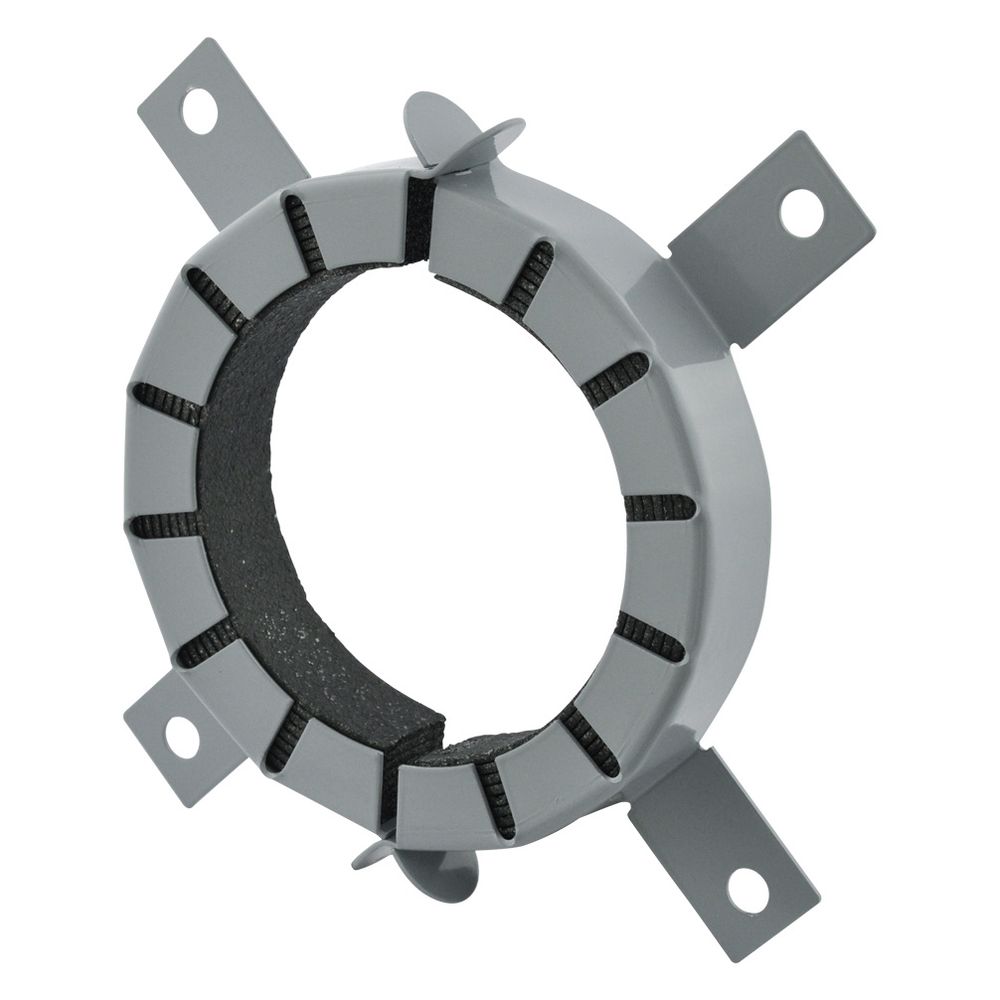

Walraven Pacifyre Brandschutzmanschette AWM II 32mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre
Die Walraven Pacifyre Brandschutzmanschette AWM II ist eine spezialisierte Lösung zur Abschottung von un- und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren. Sie wurde für den Einsatz an Massiv- und leichten Trennwänden entwickelt und erfüllt hohe Brandschutzanforderungen in R90-Qualität nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501. Diese Ausführung mit einer Manschettennenngröße von 32 Millimetern zeichnet sich durch eine sehr geringe Aufbauhöhe aus und bietet zudem integrierten Schallschutz.
Eigenschaften und Vorteile
- Die Manschette ist für Rohraußendurchmesser von 9 bis 43 mm bei Synthese-Kautschuk oder bis 4 mm bei PE-Schallschutzschlauch für Abwasserrohrleitungen geeignet.
- Sie ermöglicht eine Muffenabschottung bei gerader Durchführung bis zu einem Rohraußendurchmesser von 110 mm.
- Durch die niedrige Manschettenhöhe ist der Einbau von Rohrbögen, Muffen, Kniestücken oder Abzweigen in der Wand oder direkt in beziehungsweise unterhalb der Decke möglich.
- Schrägdurchführungen sind umsetzbar.
- Die Manschette ermöglicht zudem die Abschottung von Rohrpost- oder Schutzrohrsystemen mit bis zu zwei Kabeln.
- Sie ist für den Einbau in Feuchträumen geeignet und kann auf beiden Seiten der Wand beziehungsweise an der Unterseite der Decke montiert werden.
- Ein flexibler Ringspaltverschluss und ein versetzter Manschetteneinbau sind vorhanden.
- Der Einbau ist ohne zusätzliche Befestigungen möglich, indem die Laschen in frischen Beton oder Mörtel eingeschoben werden.
- Ein Nullabstand zwischen gleichen Manschetten ist realisierbar.
- Die Manschette verfügt über eine allgemeine Bauartgenehmigung (aBG) Z-19.53-2331 vom Deutschen Institut für Bautechnik (DIBt) und wird von der MPA Braunschweig fremdüberwacht.
- Ein europäischer Nachweis liegt mit ETA-24/0840 vor.

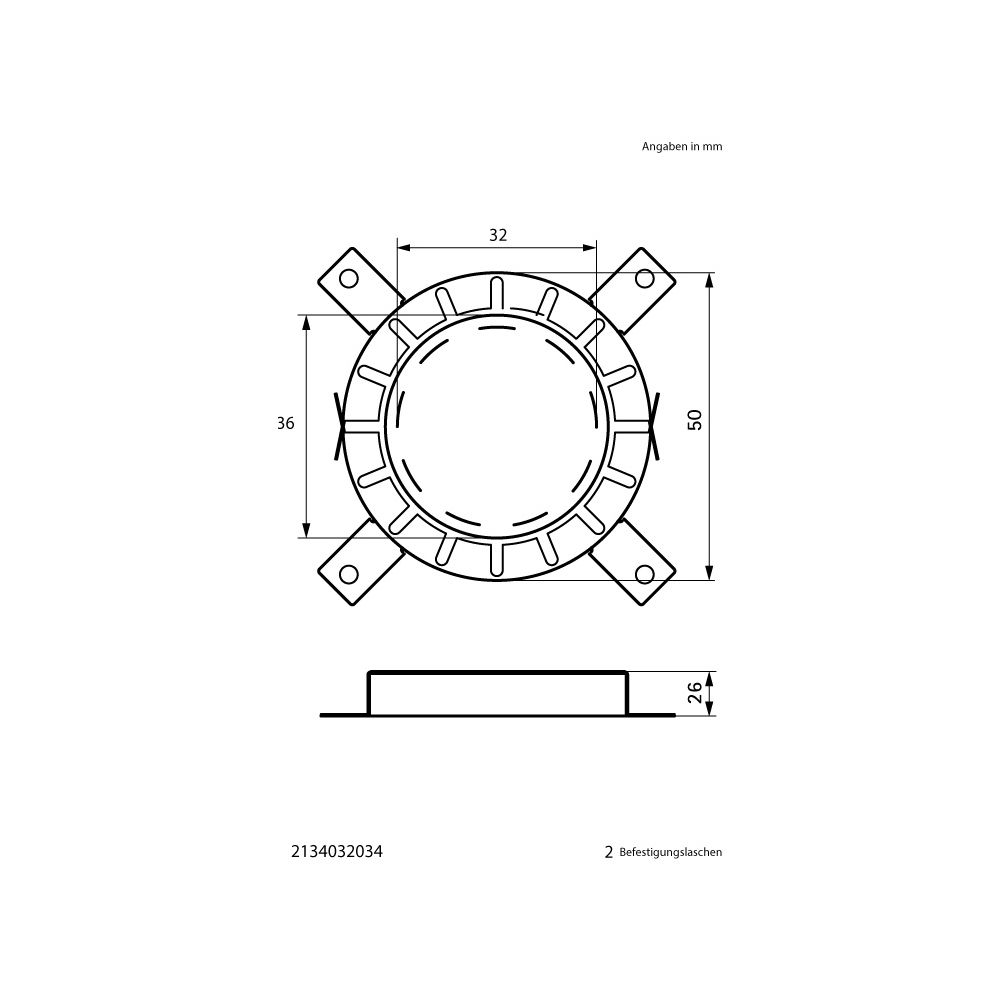

Technische Daten
- Rohraußendurchmesser: 32 mm
- Manschette Innendurchmesser: 36 mm
- Manschette Außendurchmesser: 50 mm
- Form: rund
- Mit Befestigungsmaterial: ja
- Brandschutzqualität: R90 nach DIN 4102-11 / EI 120 nach EN 13501
- Material: Synthese-Kautschuk oder PE-Schallschutzschlauch
- Muffenabschottung: bis 110 mm Rohraußendurchmesser
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMII bis DN200 |
| Hersteller-Artikelnummer | 2134032034 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2134032034 |
| EAN-13 | 8712993598335 |
| Form | rund |
| Gewicht | 0,086 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 32 |
