Walraven Pacifyre Brandschutzmanschette AWM III 140mm, für brennbares Rohr

Die Walraven Pacifyre Brandschutzmanschette AWM III 140mm ist eine spezialisierte Lösung zur Abschottung brennbarer Rohre an Massivwänden, leichten Trennwänden und Decken. Sie erfüllt die hohen Anforderungen der R90-Qualität nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501 und ist für Brandschutzanforderungen nach MBO sowie MLAR/LAR/RbALei konzipiert. Diese Manschette ist speziell für einen Rohraußendurchmesser von 140 mm ausgelegt und zeichnet sich durch eine sehr geringe Aufbauhöhe aus. Sie ist für den Einbau in Feuchträumen geeignet, wobei die niedrige Manschettenhöhe den Einbau von Bögen direkt unterhalb der Decke ermöglicht.

Die Montage der Pacifyre AWM III erfolgt leicht und schnell, auch Schrägdurchführungen sind möglich. Ein Einbau ohne zusätzliche Befestigungen ist durch Umbiegen und Einschieben der Laschen in frischen Beton oder Mörtel realisierbar. Die Manschette kann auf beiden Seiten der Wand beziehungsweise an der Unterseite der Decke montiert werden. Bei schwierigen Einbausituationen darf die Manschette bis zu drei Abmessungen größer gewählt werden. Ein Nullabstand zwischen gleichen Manschetten ist ebenfalls möglich. Die Manschette wurde nach EN 1366-3 getestet und besitzt den Europäischen Nachweis ETA-13/0906.

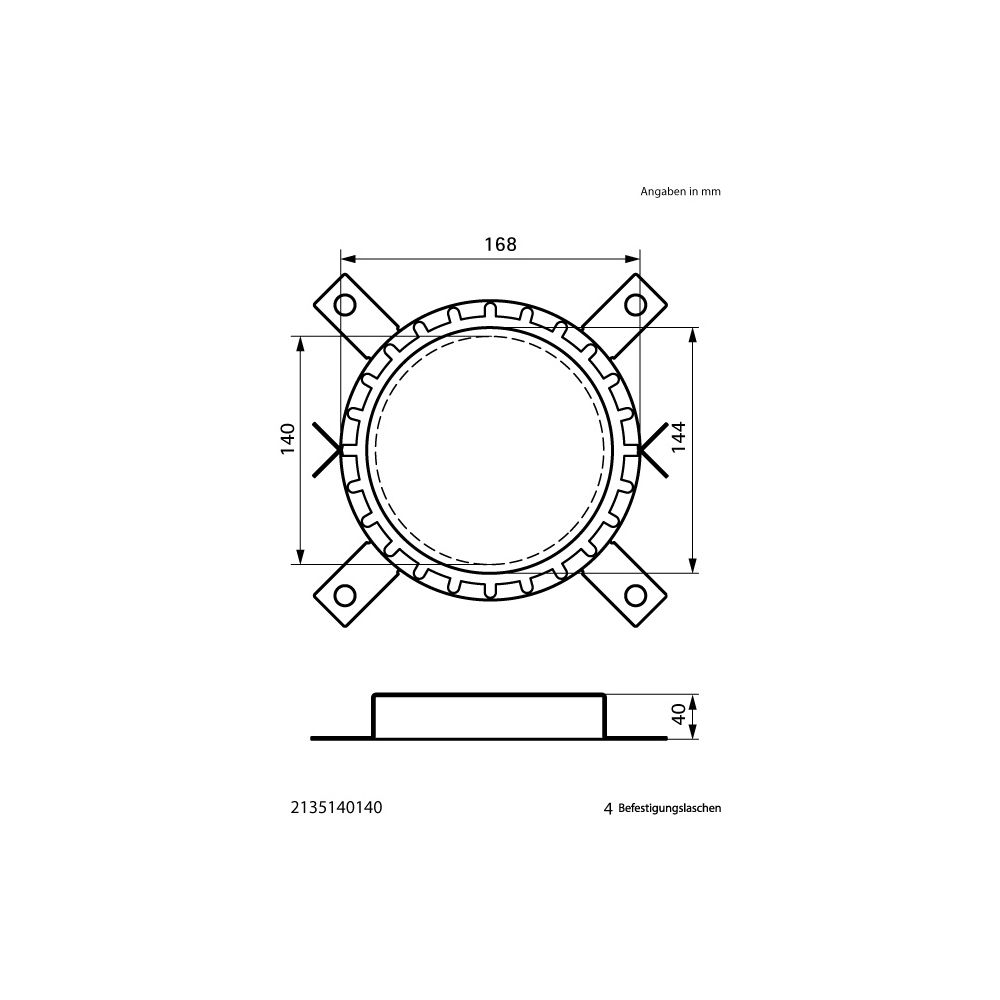

Technische Daten

• Rohraußendurchmesser: 140 mm
• Manschette Innendurchmesser: 144 mm
• Manschette Außendurchmesser: 168 mm
• Form: rund
• Mit Befestigungsmaterial: ja
• Brandschutzqualität: R90 nach DIN 4102-11 / EI 120 gemäß EN 13501
• Aufbauhöhe: sehr gering
• Einbau: in Feuchträumen geeignet
• Montage: ohne zusätzliche Befestigungen
• Schrägdurchführungen: möglich (max. bis Manschettengröße 160mm)
