Walraven Pacifyre Brandschutzmanschette AWM III 32mm, für brennbares Rohr

Die Walraven Pacifyre Brandschutzmanschette AWM III ist für die Abschottung brennbarer Rohre an Massivwänden, leichten Trennwänden und Decken konzipiert. Sie bietet eine Brandschutzqualität von R90 nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501 und ist für Brandschutzanforderungen nach MBO sowie MLAR/LAR/RbALei geeignet. Diese Ausführung mit einer Manschettennenngröße von 32 Millimetern ist eine kostengünstige Variante für Standardeinbausituationen.

Die Brandschutzmanschette zeichnet sich durch eine sehr geringe Aufbauhöhe aus und ist für den Einbau in Feuchträumen geeignet. Durch die niedrige Manschettenhöhe ist der Einbau von Bögen direkt unterhalb der Decke möglich. Die Montage kann auf beiden Seiten der Wand beziehungsweise an der Unterseite der Decke erfolgen. Schrägdurchführungen sind möglich, ebenso ein Nullabstand zwischen gleichen Manschetten. Die Installation ist ohne zusätzliche Befestigungen möglich, indem die Laschen umgebogen und in frischen Beton oder Mörtel eingeschoben werden. Die mehrteilige Manschette ermöglicht eine leichte und schnelle Montage. Bei schwierigen Einbausituationen kann die Manschette bis zu drei Abmessungen größer gewählt werden. Die Pacifyre AWM III wurde nach EN 1366-3 getestet und besitzt den Europäischen Nachweis ETA-13/0906.

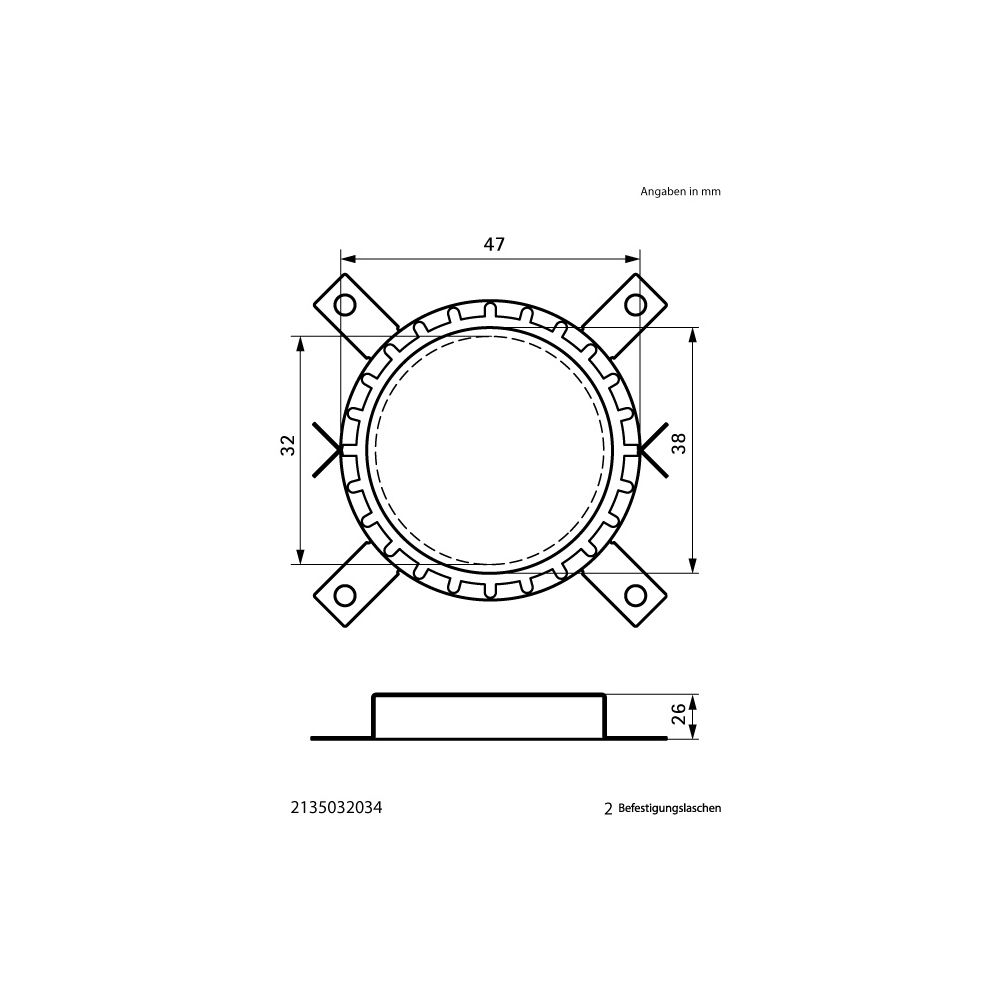

Technische Daten

• Rohraußendurchmesser: 32 mm
• Manschetteninnendurchmesser: 38 mm
• Manschettenaußendurchmesser: 47 mm
• Brandschutzqualität: R90 nach DIN 4102-11 / EI 120 gemäß EN 13501
• Max. Rohraußendurchmesser (Muffenabschottung): 110 mm
• Max. Manschettengröße für Schrägdurchführungen: 160 mm
• Form: rund
• Mit Befestigungsmaterial: ja
• Europäischer Nachweis: ETA-13/0906
