Walraven Pacifyre Brandschutzmanschette AWM III, für brennbares Rohr
9 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung
Walraven Pacifyre Brandschutzmanschette AWM III 90mm, für brennbares Rohr
Die Walraven Pacifyre Brandschutzmanschette AWM III mit einer Manschettennenngröße von 90 Millimetern ist speziell für die Abschottung brennbarer Rohre an Massivwänden, leichten Trennwänden und Decken konzipiert. Sie bietet R90-Qualität nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501 und erfüllt Brandschutzanforderungen nach MBO sowie MLAR/LAR/RbALei. Diese Ausführung ist für einen Rohraußendurchmesser von 90 mm geeignet und stellt eine kostengünstige Variante der Pacifyre AWM II für Standardeinbausituationen dar.
Die Manschette zeichnet sich durch eine sehr geringe Aufbauhöhe aus und ist für den Einbau in Feuchträumen geeignet. Dank der niedrigen Manschettenhöhe ist der Einbau von Bögen direkt unterhalb der Decke möglich. Die Montage kann auf beiden Seiten der Wand oder an der Unterseite der Decke erfolgen. Auch Schrägdurchführungen sind möglich, maximal bis zu einer Manschettengröße von 160 mm. Der Einbau ist ohne zusätzliche Befestigungen realisierbar, indem die Laschen umgebogen und in frischen Beton oder Mörtel eingeschoben werden. Die mehrteilige Manschette ermöglicht eine leichte und schnelle Montage. Bei schwierigen Einbausituationen darf die Manschette bis zu drei Abmessungen größer gewählt werden. Ein Nullabstand zwischen gleichen Manschetten ist ebenfalls möglich. Das Produkt wurde nach EN 1366-3 getestet und verfügt über den Europäischen Nachweis ETA-13/0906. Befestigungsmaterial ist im Lieferumfang enthalten.

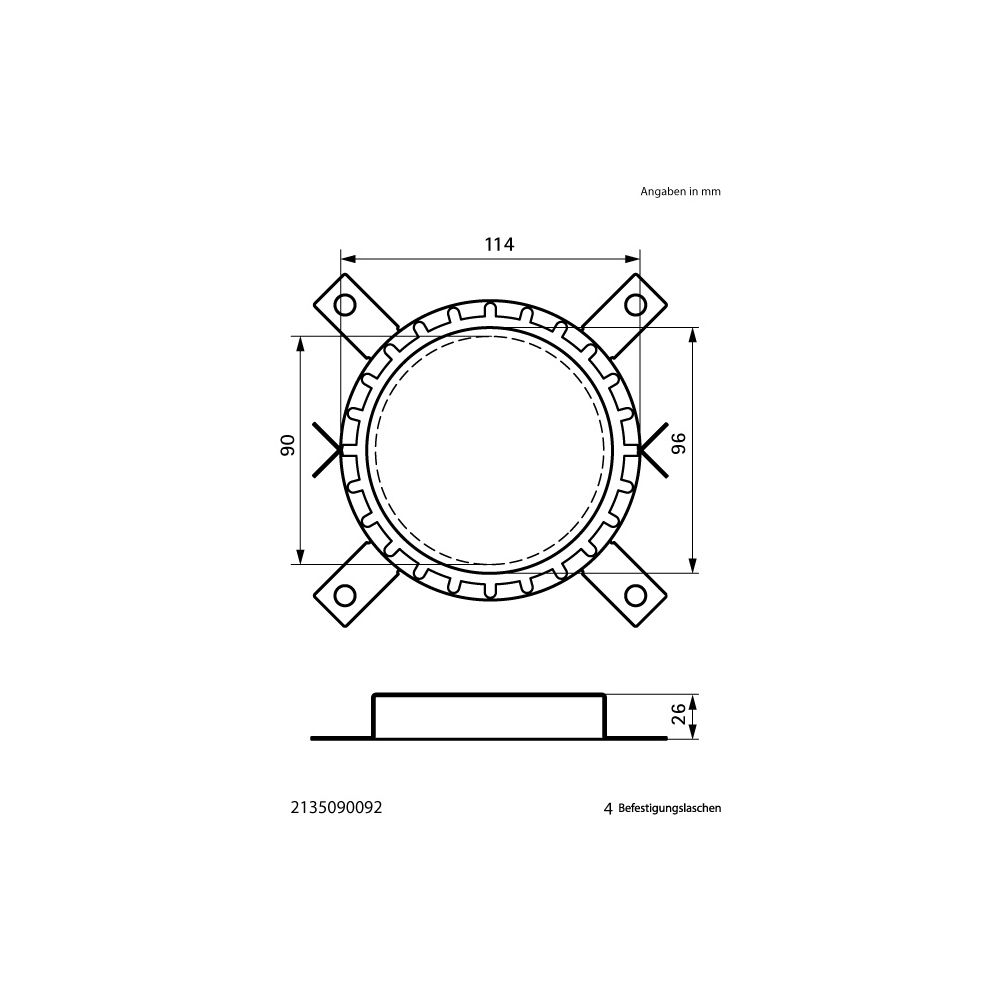

Technische Daten
- Rohraußendurchmesser: 90 mm
- Manschetteninnendurchmesser: 96 mm
- Manschettenaußendurchmesser: 114 mm
- Brandschutzqualität: R90 nach DIN 4102-11
- Brandschutzqualität: EI 120 gemäß EN 13501
- Europäischer Nachweis: ETA-13/0906
- Prüfnorm: EN 1366-3
- Form: rund
- Mit Befestigungsmaterial: ja
- Aufbauhöhe: sehr gering
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMIII bis DN125 |
| Hersteller-Artikelnummer | 2135090092 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2135090092 |
| EAN-13 | 8712993598625 |
| Form | rund |
| Gewicht | 0,213 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 90 |
