Walraven Pacifyre Brandschutzmanschette AWM III 63mm, für brennbares Rohr

Die Walraven Pacifyre Brandschutzmanschette AWM III ist speziell für die Abschottung brennbarer Rohre mit einem Rohraußendurchmesser von 63 mm konzipiert. Sie eignet sich für den Einsatz an Massivwänden, leichten Trennwänden und Decken und erfüllt die Brandschutzanforderungen der R90-Qualität nach DIN 4102-11 sowie EI 120 gemäß EN 13501. Diese Manschette stellt eine kostengünstige Variante der Pacifyre AWM II für Standardeinbausituationen dar und zeichnet sich durch eine leichte und schnelle Montage aus.

Die Pacifyre AWM III ermöglicht eine Muffenabschottung bei gerader Durchführung für Rohraußendurchmesser bis 110 mm. Ihre sehr geringe Aufbauhöhe und niedrige Manschettenhöhe erlauben den Einbau von Bögen direkt unterhalb der Decke. Die Brandschutzmanschette ist für den Einbau in Feuchträumen geeignet und kann auf beiden Seiten der Wand beziehungsweise an der Unterseite der Decke montiert werden. Auch Schrägdurchführungen sind bis zu einer Manschettengröße von 160 mm möglich. Der Einbau erfolgt ohne zusätzliche Befestigungen, indem die Laschen in frischen Beton oder Mörtel eingeschoben werden. Ein Nullabstand zwischen gleichen Manschetten ist realisierbar. Bei schwierigen Einbausituationen kann die Manschette bis zu drei Abmessungen größer gewählt werden. Die Manschette wurde nach EN 1366-3 getestet und verfügt über den europäischen Nachweis ETA-13/0906.

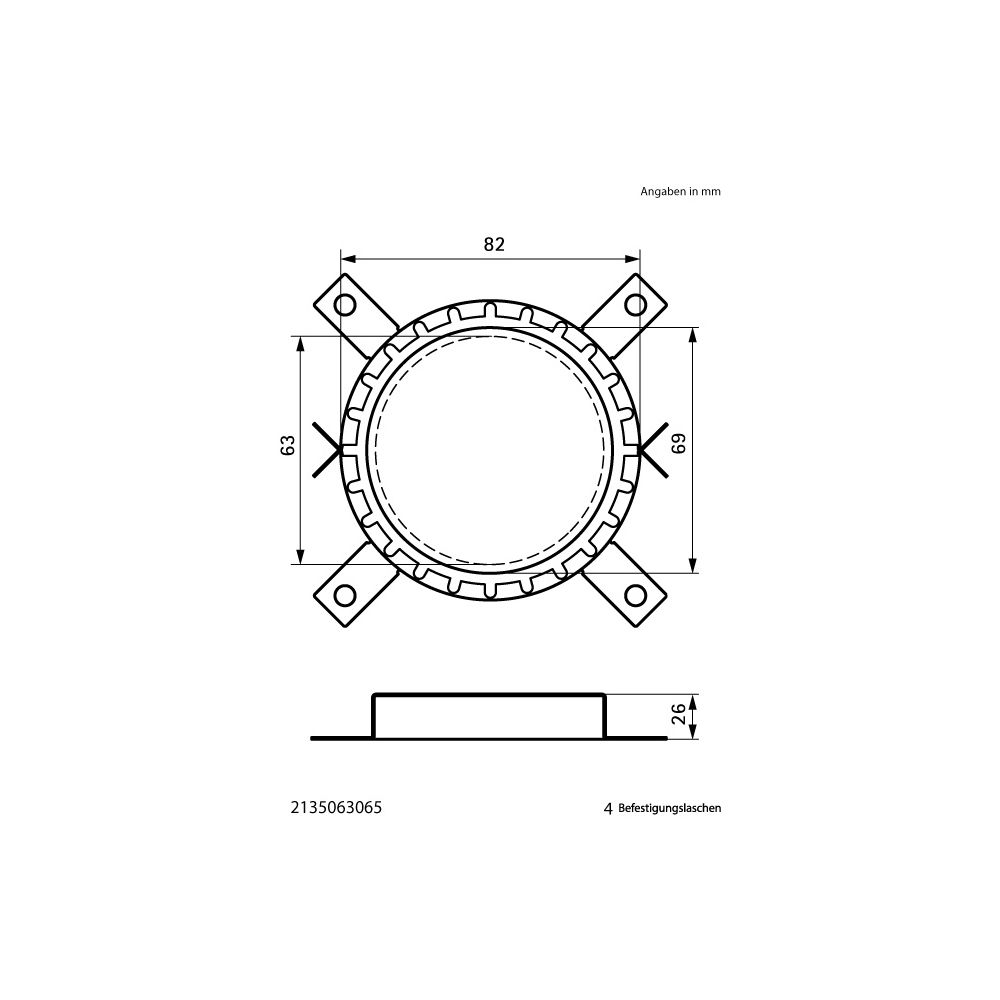

Technische Daten

• Rohraußendurchmesser: 63 mm
• Manschetten-Innendurchmesser: 69 mm
• Manschetten-Außendurchmesser: 82 mm
• Brandschutzqualität: R90 (DIN 4102-11), EI 120 (EN 13501)
• Max. Rohraußendurchmesser (Muffenabschottung): 110 mm
• Max. Manschettengröße für Schrägdurchführungen: 160 mm
• Europäischer Nachweis: ETA-13/0906
• Form: rund
• Mit Befestigungsmaterial: ja
