Walraven Pacifyre Brandschutzmanschette AWM III 110mm, für brennbares Rohr

Die Walraven Pacifyre Brandschutzmanschette AWM III ist für brennbare Rohre mit einem Rohraußendurchmesser von 110 mm konzipiert. Sie bietet eine Brandschutzqualität von R90 nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501 und schottet brennbare Rohre an Massivwänden, leichten Trennwänden und Decken ab. Diese Manschette ist eine kostengünstige Variante der Pacifyre AWM II für Standardeinbausituationen und erfüllt die Brandschutzanforderungen nach MBO sowie MLAR/LAR/RbALei.

Die Brandschutzmanschette zeichnet sich durch eine sehr geringe Aufbauhöhe aus und ist für den Einbau in Feuchträumen geeignet. Durch die niedrige Manschettenhöhe ist der Einbau von Bögen direkt unterhalb der Decke möglich. Die Montage erfolgt auf beiden Seiten der Wand oder an der Unterseite der Decke. Schrägdurchführungen sind bis zu einer Manschettengröße von 160 mm realisierbar. Der Einbau ist ohne zusätzliche Befestigungen möglich, indem die Laschen in den frischen Beton oder Mörtel eingeschoben und umgebogen werden. Die mehrteilige Manschette ermöglicht eine leichte und schnelle Montage. Bei schwierigen Einbausituationen kann die Manschette bis zu drei Abmessungen größer gewählt werden. Ein Nullabstand zwischen gleichen Manschetten ist ebenfalls möglich. Die Pacifyre AWM III wurde nach EN 1366-3 getestet und verfügt über den Europäischen Nachweis ETA-13/0906.

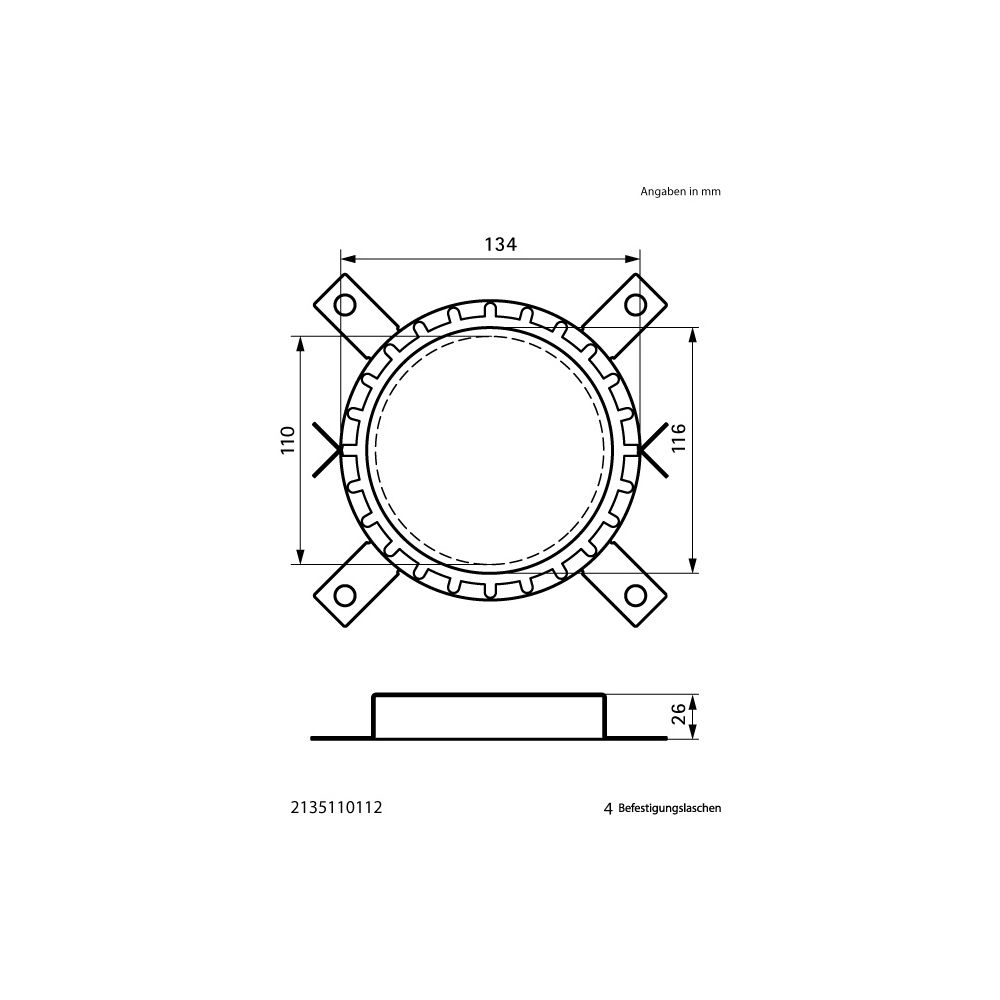

Technische Daten

• Rohraußendurchmesser: 110 mm
• Manschette Innendurchmesser: 116 mm
• Manschette Außendurchmesser: 134 mm
• Brandschutzqualität: R90 (DIN 4102-11) / EI 120 (EN 13501)
• Form: rund
• Mit Befestigungsmaterial: ja
• Europäischer Nachweis: ETA-13/0906
• Geeignet für Feuchträume: ja
• Schrägdurchführungen: bis 160 mm Manschettengröße
• Montageposition: beidseitig an Wand oder Unterseite der Decke
