Walraven Pacifyre Brandschutzmanschette AWM III, für brennbares Rohr
9 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung

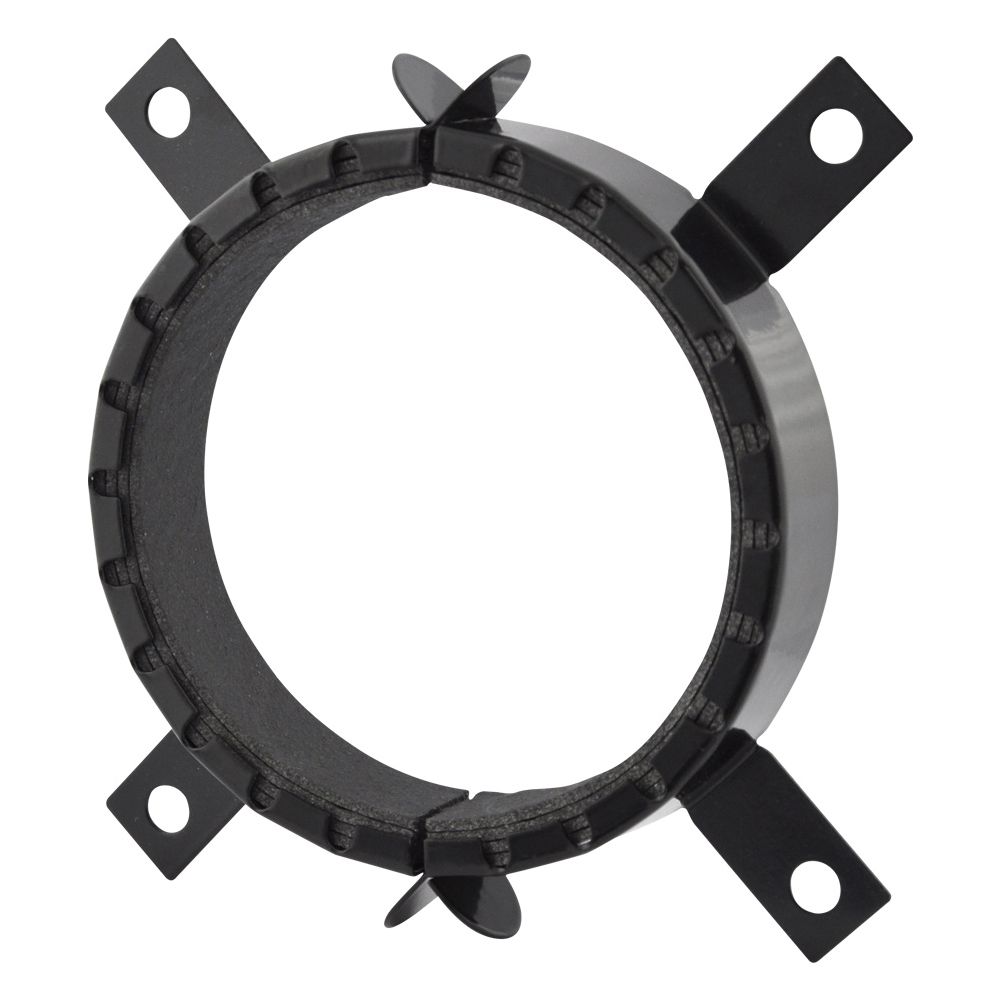

Walraven Pacifyre Brandschutzmanschette AWM III 40mm, für brennbares Rohr
Die Walraven Pacifyre Brandschutzmanschette AWM III 40mm ist speziell für die Abschottung brennbarer Rohre konzipiert. Sie eignet sich für den Einsatz an Massivwänden, leichten Trennwänden und Decken und erfüllt die Brandschutzanforderungen in R90-Qualität nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501. Diese Ausführung mit einer Manschettennenngröße von 40 Millimetern stellt eine kostengünstige Variante der Pacifyre AWM III für Standardeinbausituationen dar.
Die Brandschutzmanschette ermöglicht eine Muffenabschottung bei gerader Durchführung bis zu einem Rohraußendurchmesser von 110 mm. Sie zeichnet sich durch eine sehr geringe Aufbauhöhe aus und ist für den Einbau in Feuchträumen geeignet. Durch die niedrige Manschettenhöhe ist der Einbau von Bögen direkt unterhalb der Decke möglich.
Die Montage kann auf beiden Seiten der Wand oder an der Unterseite der Decke erfolgen. Schrägdurchführungen sind bis zu einer Manschettengröße von 160 mm realisierbar. Der Einbau ist ohne zusätzliche Befestigungen möglich, indem die Laschen umgebogen und in frischen Beton oder Mörtel eingeschoben werden. Die mehrteilige Konstruktion der Manschette ermöglicht eine leichte und schnelle Montage. Ein Nullabstand zwischen gleichen Manschetten ist ebenfalls möglich. Bei schwierigen Einbausituationen darf die Manschette bis zu drei Abmessungen größer gewählt werden. Das Produkt wurde nach EN 1366-3 getestet und verfügt über den Europäischen Nachweis ETA-13/0906.

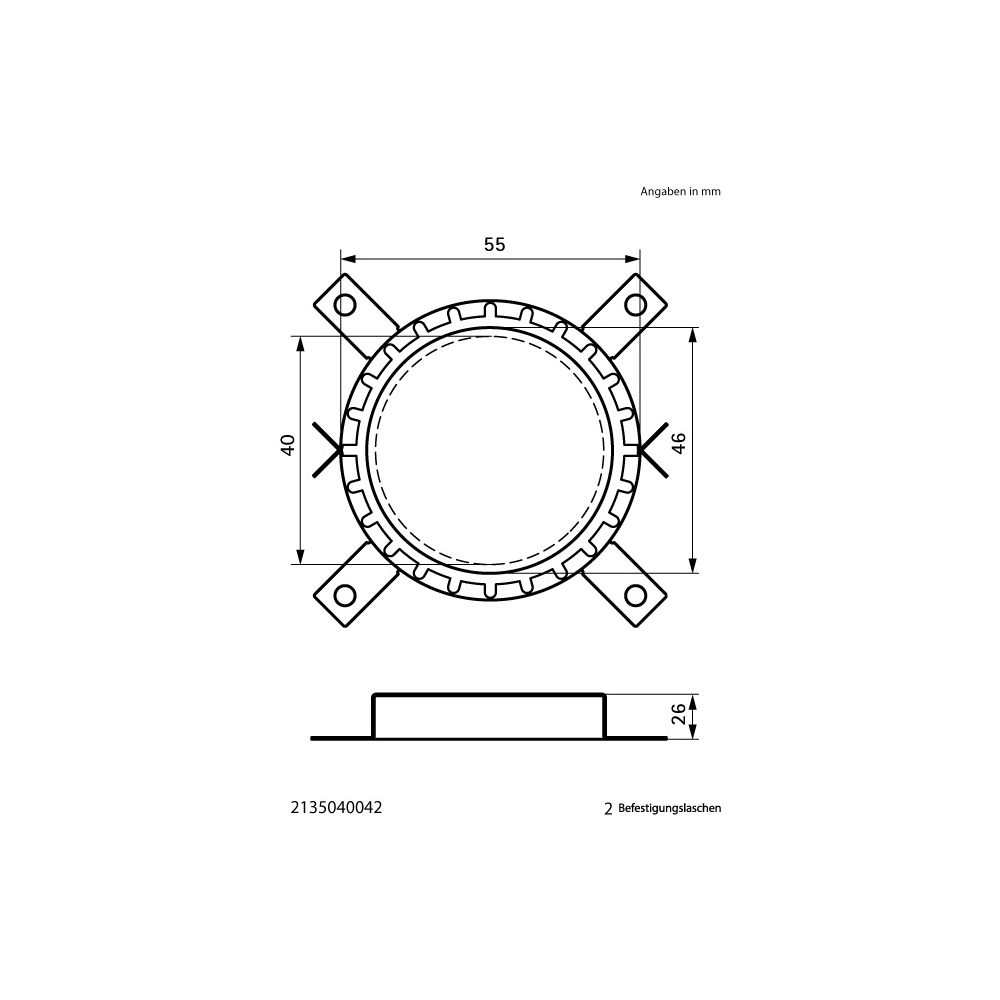

Technische Daten
- Rohraußendurchmesser: 40 mm
- Manschetten-Innendurchmesser: 46 mm
- Manschetten-Außendurchmesser: 55 mm
- Form: rund
- Brandschutzqualität: R90 (DIN 4102-11), EI 120 (EN 13501)
- Max. Rohraußendurchmesser (Muffenabschottung): 110 mm
- Max. Manschettengröße (Schrägdurchführungen): 160 mm
- Europäischer Nachweis: ETA-13/0906
- Mit Befestigungsmaterial: ja
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMIII bis DN125 |
| Hersteller-Artikelnummer | 2135040042 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2135040042 |
| EAN-13 | 8712993598588 |
| Form | rund |
| Gewicht | 0,056 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 40 |
