Walraven Pacifyre Brandschutzmanschette AWM III, für brennbares Rohr
9 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung
Walraven Pacifyre Brandschutzmanschette AWM III 50mm, für brennbares Rohr
Die Walraven Pacifyre Brandschutzmanschette AWM III 50mm ist für die zuverlässige Abschottung brennbarer Rohre an Massivwänden, leichten Trennwänden und Decken konzipiert. Sie erfüllt die Brandschutzanforderungen in R90-Qualität nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501 und ist für Brandschutzanforderungen nach MBO sowie MLAR/LAR/RbALei geeignet. Diese Ausführung ist speziell für einen Rohraußendurchmesser von 50 mm vorgesehen und bietet mit einem Innendurchmesser von 56 mm und einem Außendurchmesser von 65 mm eine präzise Passform.
Die Manschette ermöglicht eine Muffenabschottung bei gerader Durchführung bis zu einem Rohraußendurchmesser von 110 mm. Sie zeichnet sich durch eine sehr geringe Aufbauhöhe aus und ist für den Einbau in Feuchträumen geeignet. Dank der niedrigen Manschettenhöhe ist der Einbau von Bögen direkt unterhalb der Decke möglich. Die Montage erfolgt auf beiden Seiten der Wand oder an der Unterseite der Decke. Schrägdurchführungen sind bis zu einer Manschettengröße von 160 mm realisierbar. Der Einbau kann ohne zusätzliche Befestigungen erfolgen, indem die Laschen in frischen Beton oder Mörtel eingeschoben und umgebogen werden. Die mehrteilige Konstruktion ermöglicht eine leichte und schnelle Montage. Bei schwierigen Einbausituationen kann die Manschette bis zu drei Abmessungen größer gewählt werden. Ein Nullabstand zwischen gleichen Manschetten ist ebenfalls möglich. Die Pacifyre AWM III wurde nach EN 1366-3 getestet und verfügt über den europäischen Nachweis ETA-13/0906. Sie stellt eine kostengünstige Variante der Pacifyre AWM III für Standardeinbausituationen dar.
Technische Daten

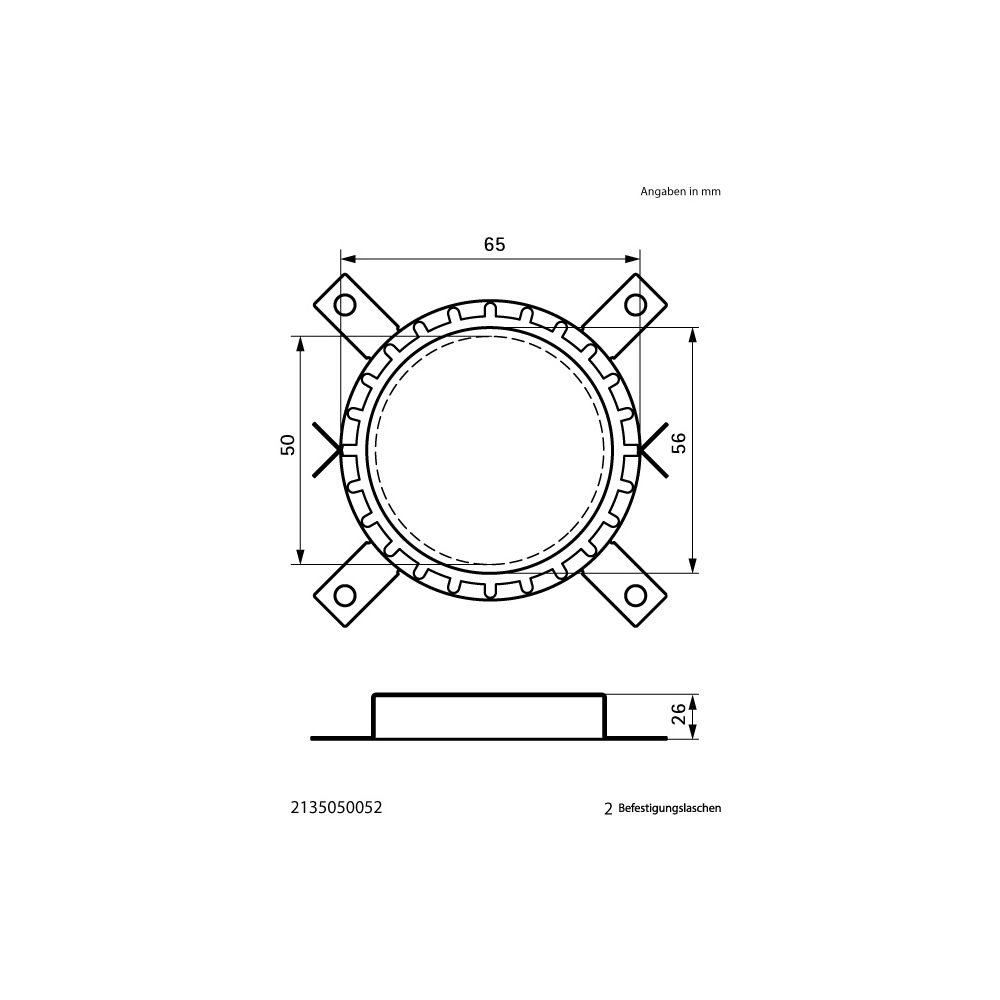

- Rohraußendurchmesser: 50 mm
- Manschetteninnendurchmesser: 56 mm
- Manschettenaußendurchmesser: 65 mm
- Form: rund
- Brandschutzqualität: R90 nach DIN 4102-11 / EI 120 nach EN 13501
- Europäischer Nachweis: ETA-13/0906
- Prüfnorm: EN 1366-3
- Geeignet für: Feuchträume
- Montage: Ohne zusätzliche Befestigungen möglich
- Mit Befestigungsmaterial: ja
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMIII bis DN125 |
| Hersteller-Artikelnummer | 2135050052 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2135050052 |
| EAN-13 | 8712993598595 |
| Form | rund |
| Gewicht | 0,064 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 50 |
