Walraven Pacifyre Brandschutzmanschette AWM II, für un-/gedämmte brennbare Rohre
17 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung

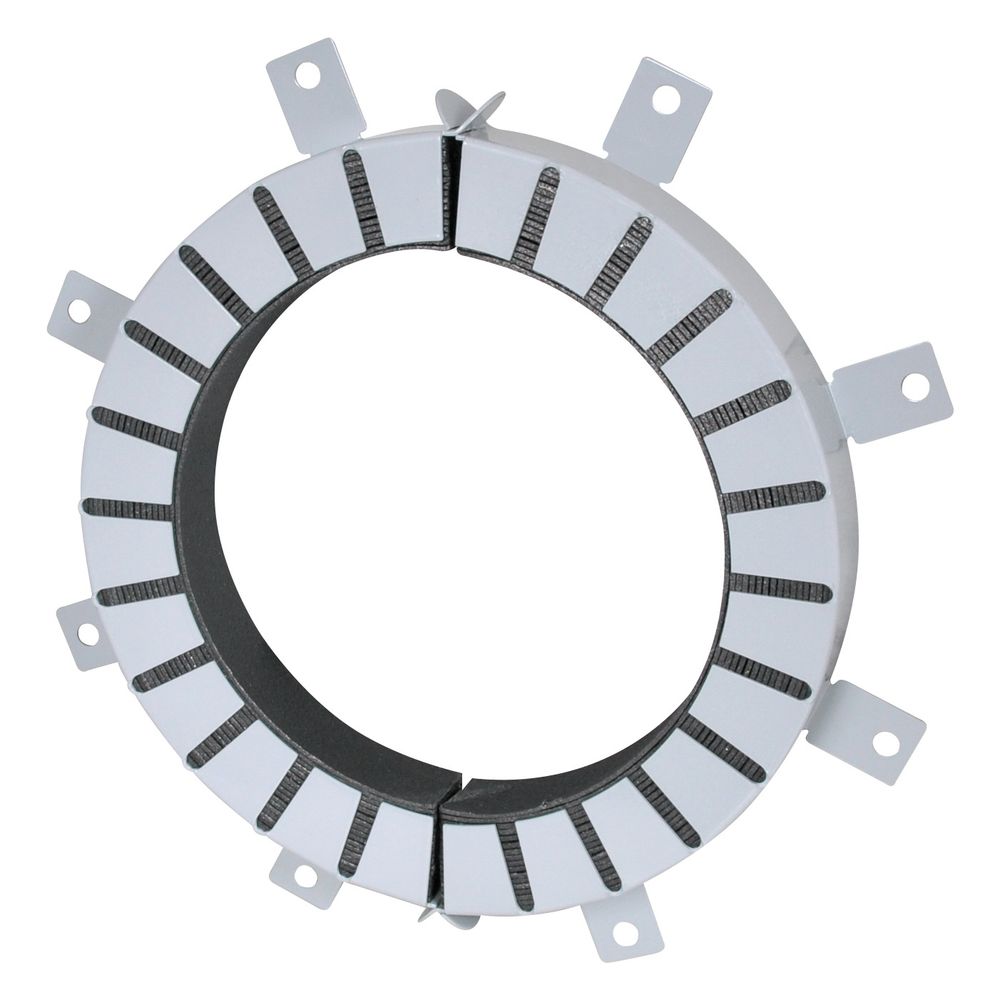

Walraven Pacifyre Brandschutzmanschette AWM II 200mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre
Die Walraven Pacifyre® AWM II Brandschutzmanschette 200mm ist eine spezialisierte Lösung zur Abschottung von un- und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren. Sie wurde für den Einsatz an Massiv- und leichten Trennwänden mit Brandschutzanforderungen nach MBO bzw. MLAR/LAR/RbALei entwickelt und bietet Brandschutz in R90-Qualität nach DIN 4102-11 bzw. EI 120 gemäß EN 13501. Mit einer Manschettennenngröße von 200 Millimetern zeichnet sich die Manschette durch eine sehr geringe Aufbauhöhe und integrierten Schallschutz aus.
Die Pacifyre AWM II ermöglicht flexible Montageoptionen, darunter Schrägdurchführungen sowie den Einbau von Rohrbögen, Muffen, Kniestücken oder Abzweigen direkt in der Wand oder unterhalb der Decke. Sie ist für den Einsatz in Feuchträumen geeignet und kann auf beiden Seiten der Wand oder an der Unterseite der Decke montiert werden. Ein flexibler Ringspaltverschluss und die Möglichkeit eines versetzten Manschetteneinbaus erhöhen die Anpassungsfähigkeit. Die Montage erfolgt ohne zusätzliche Befestigungen, indem die Laschen in frischen Beton oder Mörtel umgebogen und eingeschoben werden. Zudem ist ein Nullabstand zwischen gleichen Manschetten möglich. Die Manschette ist für Muffenabschottungen bei gerader Durchführung bis zu einem Rohraußendurchmesser von 110 mm geeignet und kann auch zur Abschottung von Rohrpost- oder Schutzrohrsystemen mit bis zu 2 Kabeln verwendet werden. Das Material besteht je nach Rohraußendurchmesser aus Synthese-Kautschuk (9-43 mm) oder einem PE-Schallschutzschlauch (bis 4 mm) bei Abwasserrohrleitungen.
Technische Daten

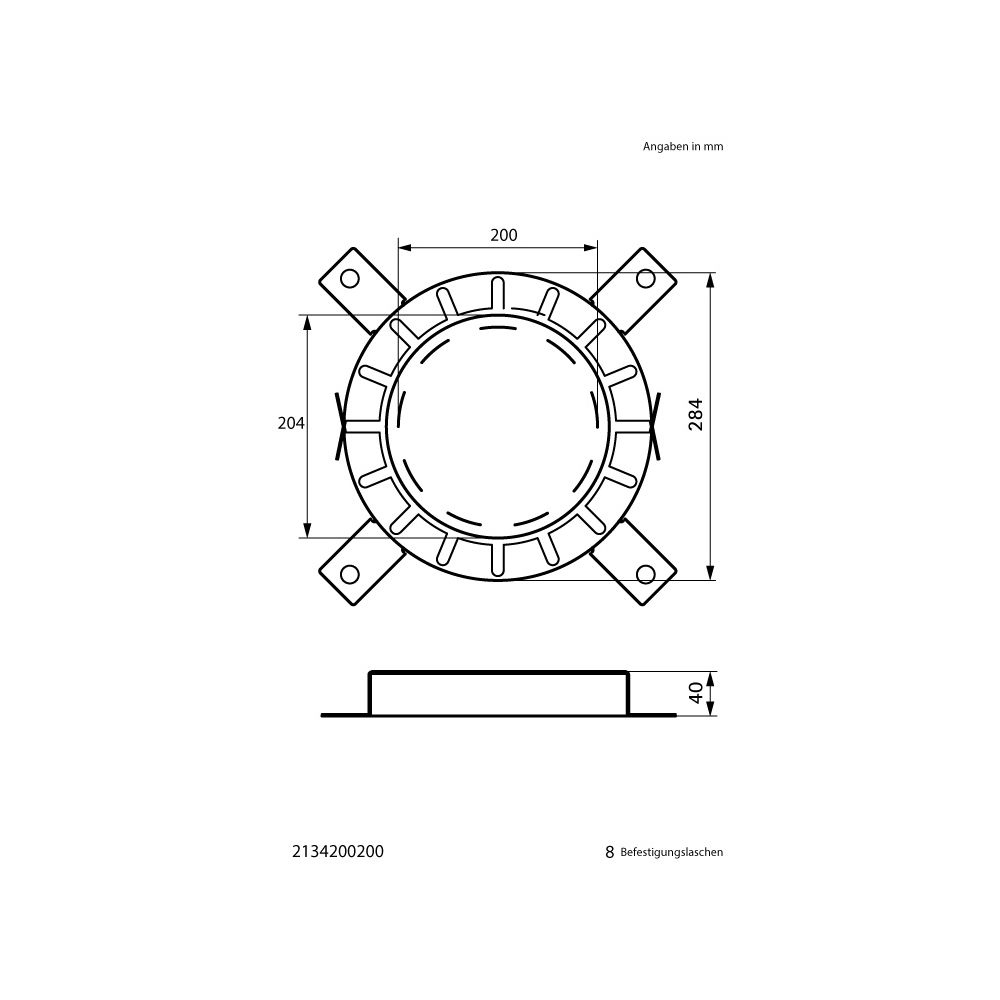

- Rohraußendurchmesser: 200 mm
- Manschette Innendurchmesser: 204 mm
- Manschette Außendurchmesser: 284 mm
- Form: rund
- Brandschutzqualität: R90 nach DIN 4102-11 / EI 120 gemäß EN 13501
- Anwendungsbereiche: Massivwände, leichte Trennwände
- Zulassungen: aBG Z-19.53-2331 (DIBt), ETA-24/0840
- Schallschutzmaterial: Synthese-Kautschuk (9-43 mm) / PE-Schallschutzschlauch (bis 4 mm)
- Muffenabschottung: bis Rohraußendurchmesser 110 mm
- Befestigungsmaterial: ja
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMII bis DN200 |
| Hersteller-Artikelnummer | 2134200200 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2134200200 |
| EAN-13 | 8712993598557 |
| Form | rund |
| Gewicht | 2,375 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 200 |
