Walraven Pacifyre Brandschutzmanschette AWM II 140mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre

Die Walraven Pacifyre Brandschutzmanschette AWM II 140mm ist eine spezialisierte Lösung zur Abschottung von un- und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren. Sie ist für den Einsatz an Massiv- und leichten Trennwänden konzipiert und bietet eine geringe Aufbauhöhe sowie integrierten Schallschutz in R90-Qualität. Mit einer Manschettennenngröße von 140 Millimetern erfüllt sie hohe Brandschutzanforderungen.

Diese Brandschutzmanschette bietet die Brandschutzklassifizierung R90 nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501 an Wänden mit Brandschutzanforderungen nach MBO, MLAR/LAR/RbALei. Sie ist für Rohraußendurchmesser von 140 mm ausgelegt und ermöglicht die Abschottung von Rohren mit Synthese-Kautschuk (9-43 mm je nach Rohraußendurchmesser) oder PE-Schallschutzschlauch (bis 4 mm bei Abwasserrohrleitungen).

Die Pacifyre AWM II bietet flexible Einbaumöglichkeiten: Rohrbögen, Muffen, Kniestücke oder Abzweige können in der Wand oder direkt in beziehungsweise unterhalb der Decke montiert werden, unterstützt durch die niedrige Manschettenhöhe. Schrägdurchführungen sind ebenso umsetzbar wie die Abschottung von Rohrpost- oder Schutzrohrsystemen mit bis zu zwei Kabeln. Die Manschette ist für den Einbau in Feuchträumen geeignet und kann auf beiden Seiten der Wand oder an der Unterseite der Decke befestigt werden. Ein flexibler Ringspaltverschluss und versetzter Manschetteneinbau sind erlaubt. Die Montage ist ohne zusätzliche Befestigungen möglich, indem die Laschen in frischen Beton oder Mörtel umgebogen und eingeschoben werden. Ein Nullabstand zwischen gleichen Manschetten ist ebenfalls realisierbar.

Die Brandschutzmanschette verfügt über eine allgemeine Bauartgenehmigung (aBG) Z-19.53-2331 vom Deutschen Institut für Bautechnik (DIBt), wird fremdüberwacht von der MPA Braunschweig und besitzt den Europäischen Nachweis ETA-24/0840.

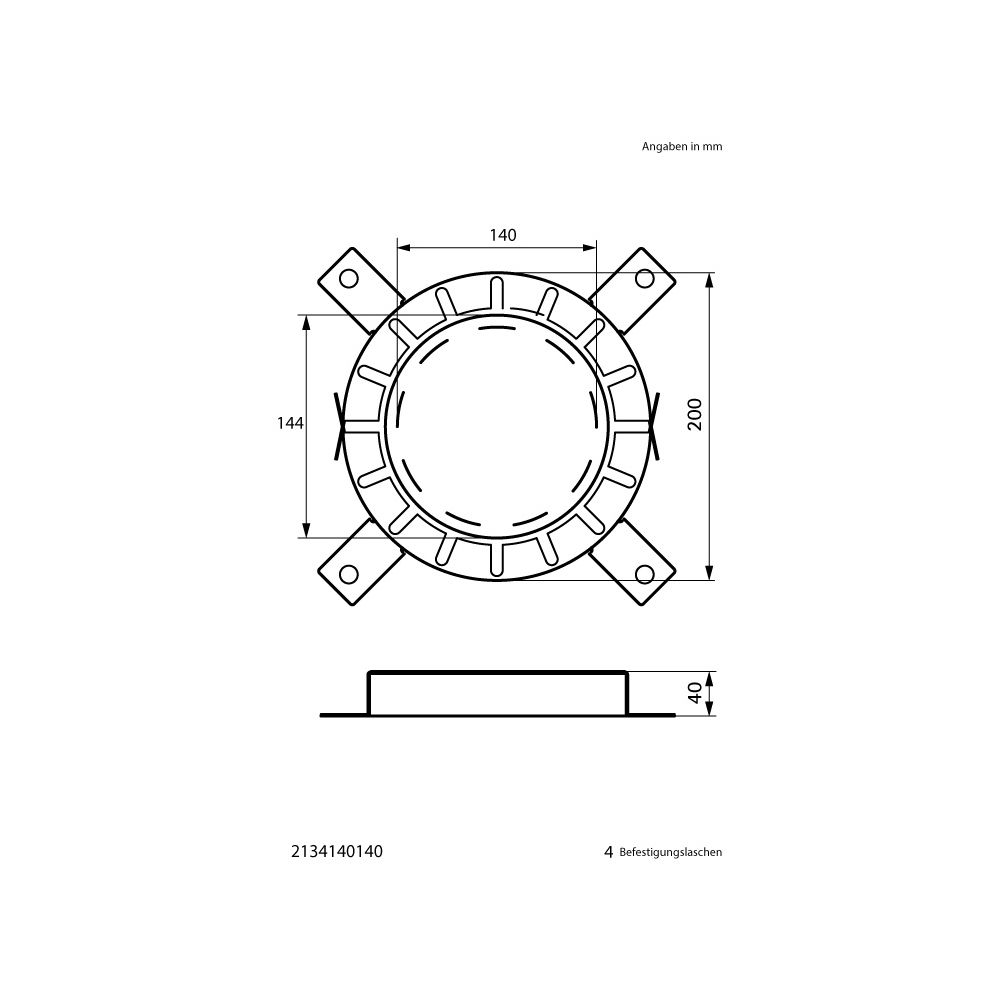

Technische Daten

• Rohraußendurchmesser: 140 mm
• Manschette Innendurchmesser: 144 mm
• Manschette Außendurchmesser: 200 mm
• Brandschutzqualität: R90 nach DIN 4102-11 / EI 120 gemäß EN 13501
• Montage: auf beiden Seiten der Wand oder an der Unterseite der Decke
• Einsatzbereiche: Massivwände, leichte Trennwände, Feuchträume
• Material: Synthese-Kautschuk (9-43 mm je nach Rohraußendurchmesser) oder PE-Schallschutzschlauch (bis 4 mm bei Abwasserrohrleitungen)
• Muffenabschottung: bis 110 mm Rohraußendurchmesser
• Zulassungen: aBG Z-19.53-2331 (DIBt), fremdüberwacht von MPA Braunschweig, ETA-24/0840
