Walraven Pacifyre Brandschutzmanschette AWM II, für un-/gedämmte brennbare Rohre
17 weitere Ausführungen verfügbar
Artikelnummer
Preis
Lieferzeit
Für Rohraußendurchmesser
Beschreibung
Walraven Pacifyre Brandschutzmanschette AWM II 125mm, für un-/gedämmte brennbare Rohre und Mehrschichtverbundrohre
Die Walraven Pacifyre Brandschutzmanschette AWM II ist für die Abschottung von un- und gedämmten brennbaren Rohren sowie Mehrschichtverbundrohren konzipiert. Mit einer Manschettennenngröße von 125 Millimetern eignet sie sich für den Einbau in Massiv- und leichten Trennwänden. Sie bietet Brandschutz in R90-Qualität nach DIN 4102-11 bzw. EI 120 gemäß EN 13501 und zeichnet sich durch eine sehr geringe Aufbauhöhe sowie integrierten Schallschutz aus.
Die Pacifyre AWM II ermöglicht flexible Einbaumöglichkeiten, darunter Schrägdurchführungen und versetzten Manschetteneinbau. Rohrbögen, Muffen, Kniestücke oder Abzweige können in der Wand oder direkt in bzw. unterhalb der Decke integriert werden, unterstützt durch die niedrige Manschettenhöhe. Die Montage ist ohne zusätzliche Befestigungen durch Umbiegen und Einschieben der Laschen in frischen Beton oder Mörtel möglich. Ein Nullabstand zwischen gleichen Manschetten ist dabei realisierbar. Sie ist für den Einbau in Feuchträumen geeignet und kann auf beiden Seiten der Wand oder an der Unterseite der Decke montiert werden.
Die Manschette besteht aus Synthese-Kautschuk (9-43 mm, je nach Rohraußendurchmesser) oder einem PE-Schallschutzschlauch (bis 4 mm bei Abwasserrohrleitungen) und verfügt über einen flexiblen Ringspaltverschluss. Sie ist zudem zur Abschottung von Rohrpost- oder Schutzrohrsystemen mit bis zu zwei Kabeln einsetzbar.
Die Walraven Pacifyre AWM II besitzt eine allgemeine Bauartgenehmigung (aBG) Z-19.53-2331 des Deutschen Instituts für Bautechnik (DIBt) und wird fremdüberwacht von der MPA Braunschweig. Ein europäischer Nachweis (ETA-24/0840) liegt ebenfalls vor.

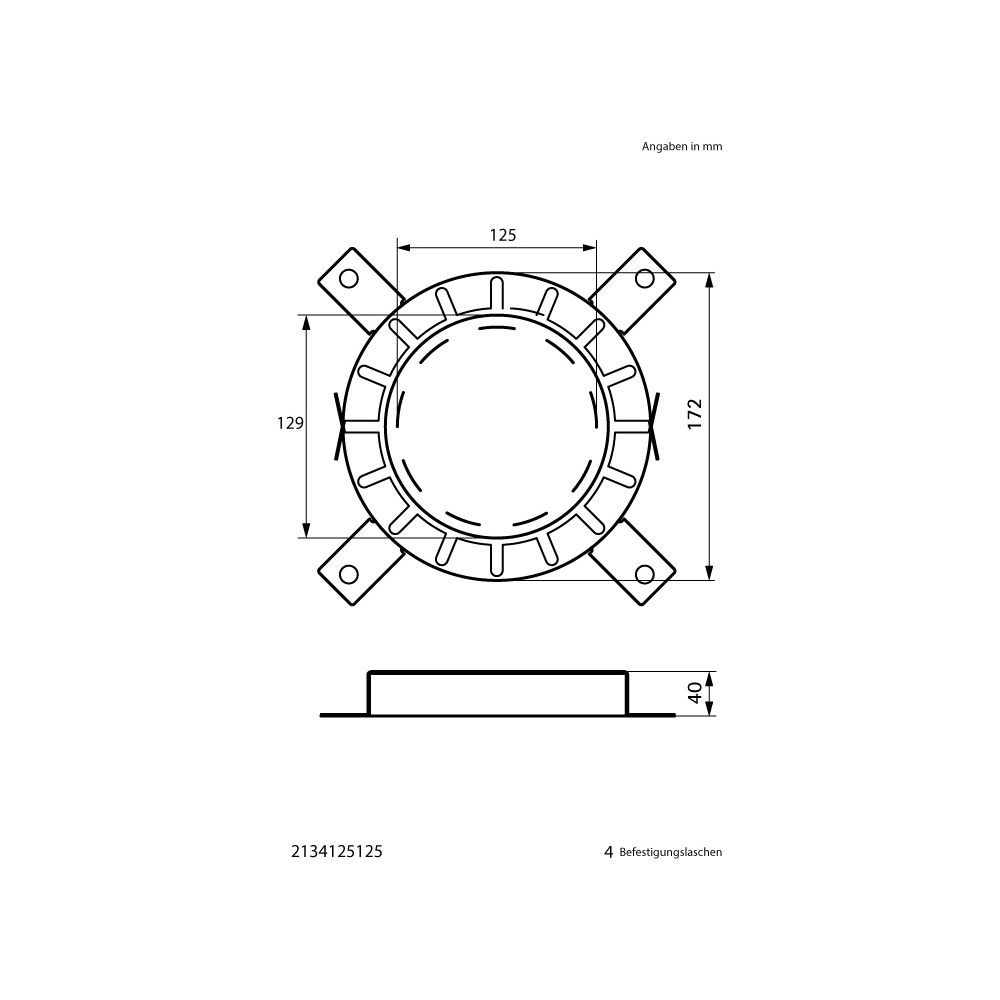

Technische Daten
- Rohrdurchmesser: 125 mm
- Manschetten-Innendurchmesser: 129 mm
- Manschetten-Außendurchmesser: 172 mm
- Brandschutzklasse: R90 (DIN 4102-11), EI 120 (EN 13501)
- Material: Synthese-Kautschuk (9-43 mm) / PE-Schallschutzschlauch (bis 4 mm)
- Form: rund
- Befestigungsmaterial: ja
Technische Daten
| Hersteller-Warengruppe | Manschetten |
| Hersteller-Serie | Manschetten |
| Hersteller-Produktgruppe | Pacifyre AWMII bis DN200 |
| Hersteller-Artikelnummer | 2134125125 |
| Hersteller | Walraven |
| Artikelnummer | WALRAVEN-2134125125 |
| EAN-13 | 8712993598472 |
| Form | rund |
| Gewicht | 0,78 kg |
| Mit Befestigungsmaterial | ja |
| Rohraußendurchmesser | 125 |
