Walraven Pacifyre Brandschutzmanschette AWM III 160mm, für brennbares Rohr

Die Walraven Pacifyre Brandschutzmanschette AWM III ist speziell für die Abschottung brennbarer Rohre mit einem Rohraußendurchmesser von 160 mm konzipiert. Sie eignet sich für den Einsatz an Massivwänden, leichten Trennwänden und Decken und erfüllt hohe Brandschutzanforderungen.

Diese Brandschutzmanschette bietet eine R90-Qualität nach DIN 4102-11 beziehungsweise EI 120 gemäß EN 13501 und ist für Brandschutzanforderungen nach MBO sowie MLAR/LAR/RbALei geeignet. Sie zeichnet sich durch eine sehr geringe Aufbauhöhe aus, was den Einbau von Bögen direkt unterhalb der Decke ermöglicht. Zudem ist die Manschette für den Einbau in Feuchträumen geeignet.

Die Montage erfolgt auf beiden Seiten der Wand beziehungsweise an der Unterseite der Decke. Schrägdurchführungen sind bis zur Manschettengröße 160 mm möglich. Der Einbau kann ohne zusätzliche Befestigungen erfolgen, indem die Laschen umgebogen und in frischen Beton oder Mörtel eingeschoben werden. Die mehrteilige Konstruktion ermöglicht eine leichte und schnelle Montage. Bei schwierigen Einbausituationen kann die Manschette bis zu drei Abmessungen größer gewählt werden. Ein Nullabstand zwischen gleichen Manschetten ist ebenfalls möglich.

Die Pacifyre AWM III ist eine kostengünstige Variante der Pacifyre AWM II für Standardeinbausituationen. Sie wurde nach EN 1366-3 getestet und verfügt über den europäischen Nachweis ETA-13/0906.

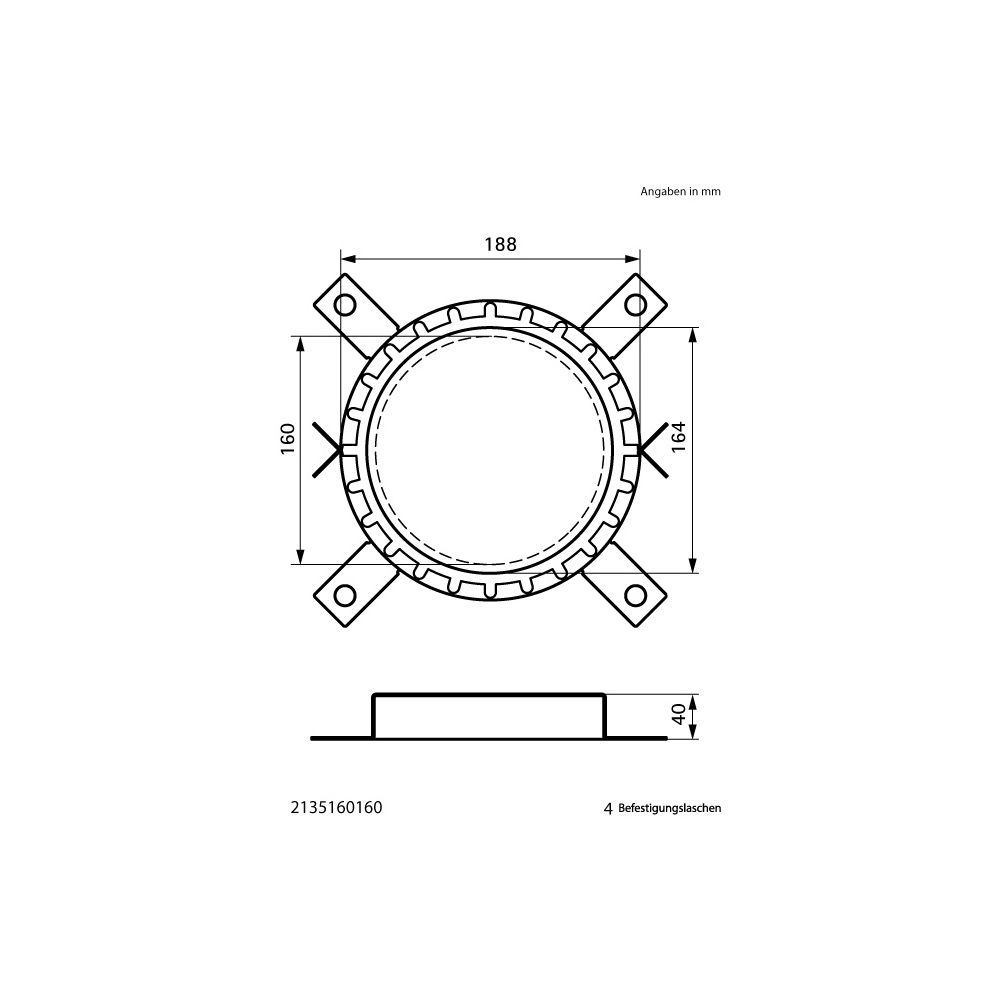

Technische Daten

• Rohraußendurchmesser: 160 mm
• Manschetteninnendurchmesser: 164 mm
• Manschettenaußendurchmesser: 188 mm
• Form: rund
• Mit Befestigungsmaterial: ja
• Brandschutzqualität: R90 (DIN 4102-11), EI 120 (EN 13501)
• Europäischer Nachweis: ETA-13/0906
• Getestet nach: EN 1366-3
