Beschreibung

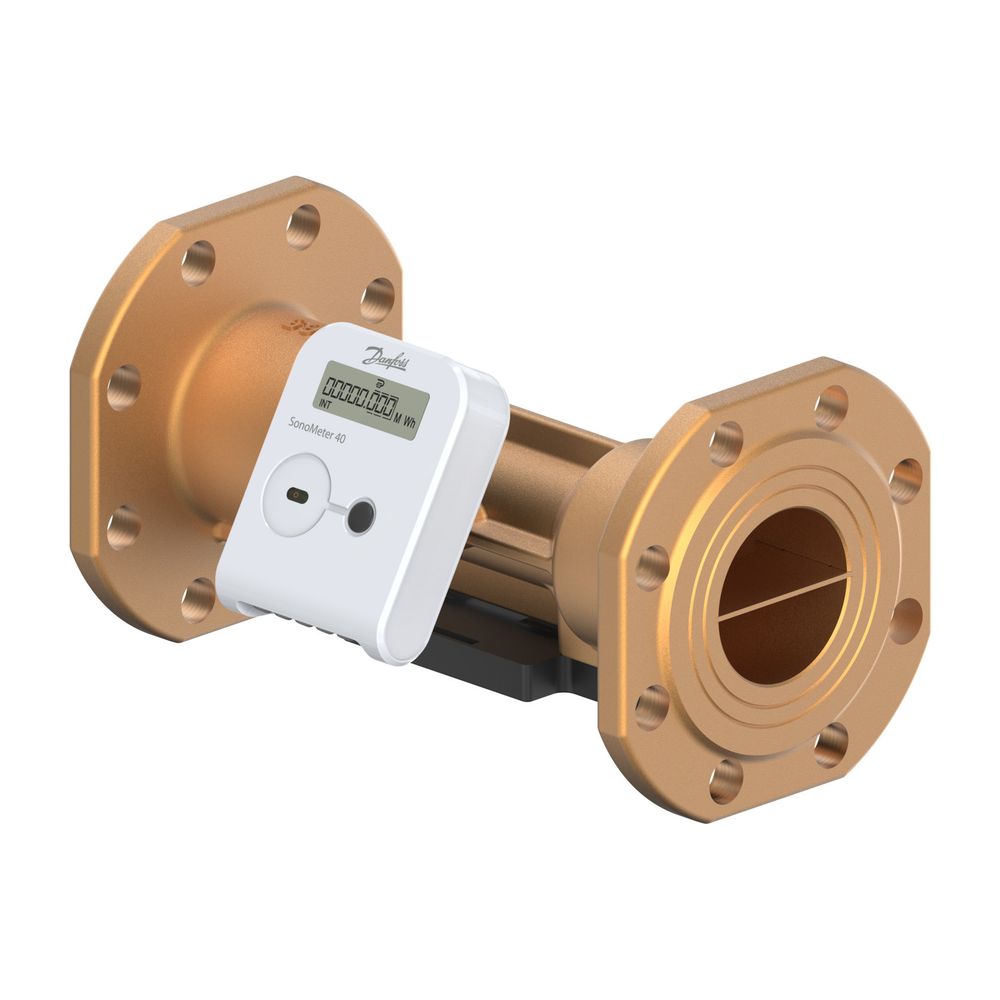

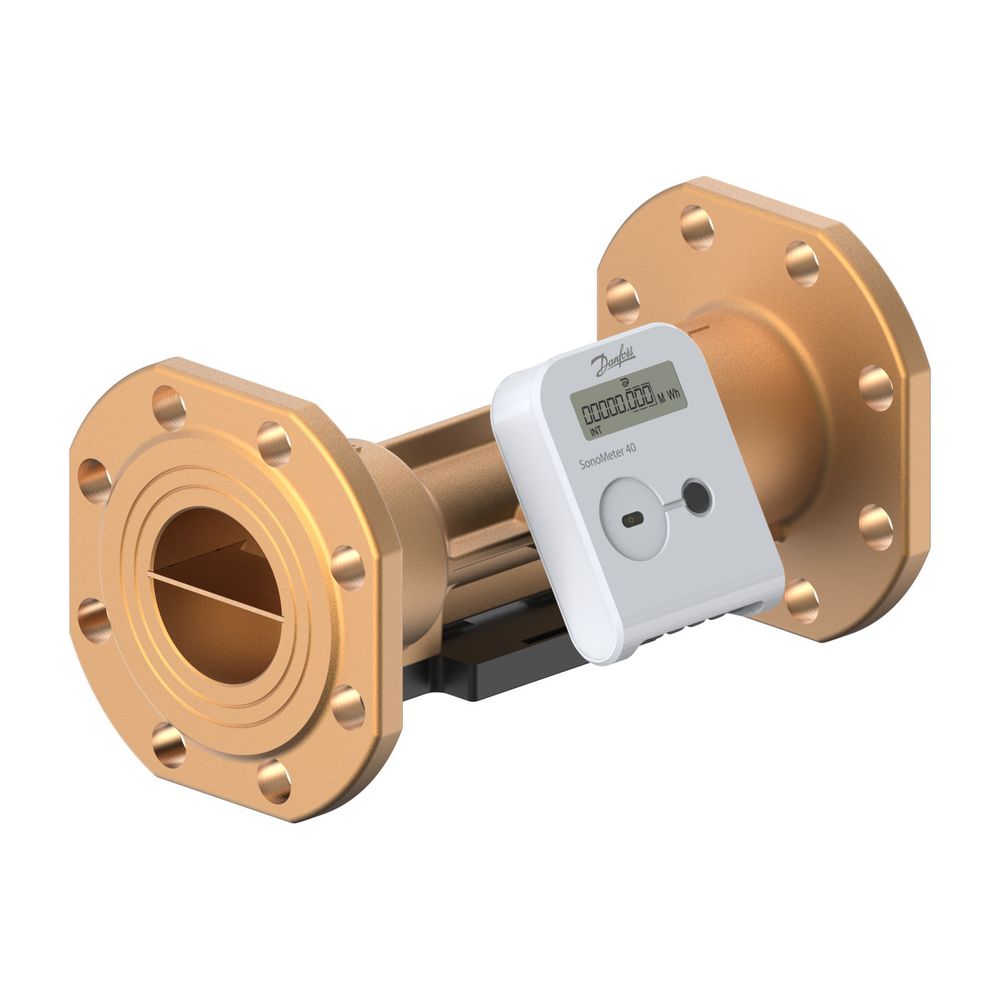

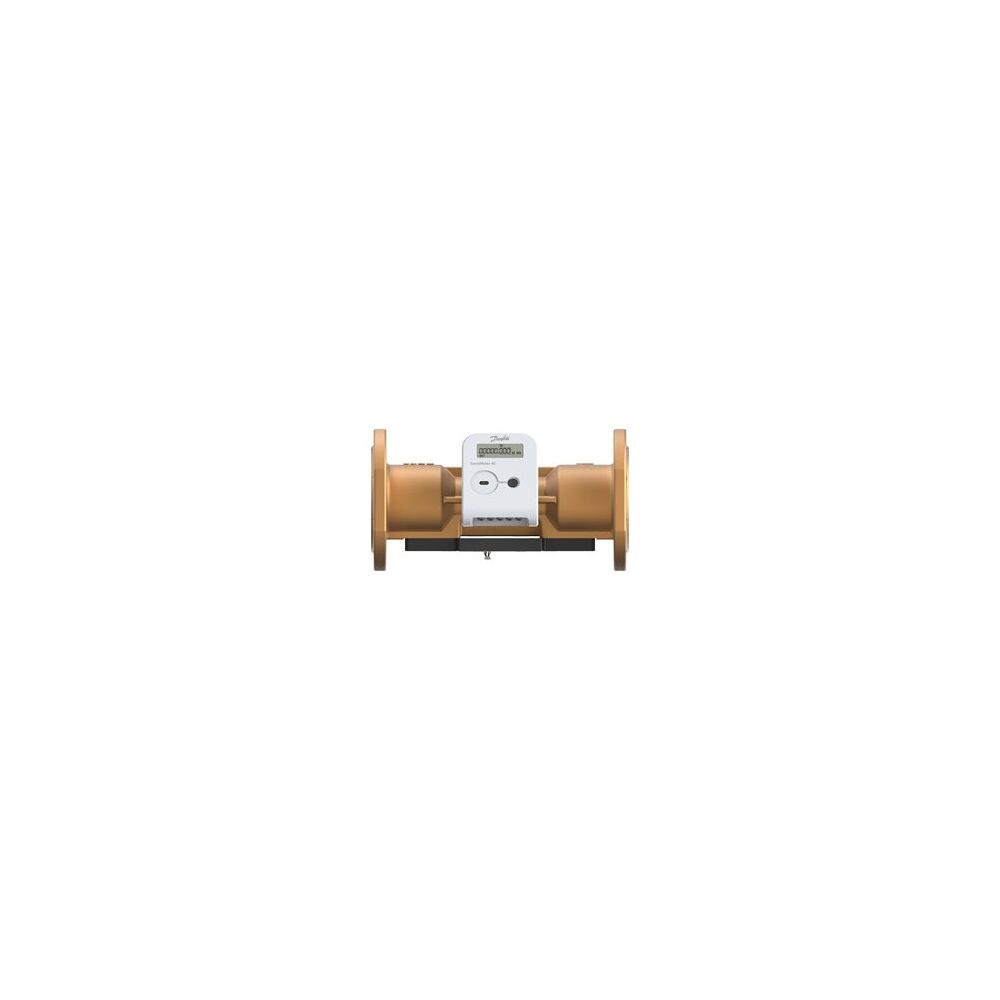

Danfoss Wärmezähler SonoMeter 40 QP25 DN 65 RL PN 25 230V Mbus Pu IP65 MWh
Der Danfoss Wärmezähler SonoMeter 40 QP25 DN 65 RL PN 25 230V Mbus Pu IP65 MWh ist ein kompakter Ultraschall-Energiezähler, der speziell für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen entwickelt wurde. Dieses Modell mit einem Nenndurchmesser von DN 65 und Flanschanschluss ist für den Rücklauf konzipiert und arbeitet mit einem Nenndruck von PN25. Die Stromversorgung erfolgt über 230V, und die Schutzart IP65 ermöglicht eine zuverlässige Funktion. Der Zähler ist für die Fernablesung vorbereitet und nutzt M-Bus zur Kommunikation, wodurch er sich ideal für die automatische Messwertablesung (AMR) eignet.
Wie funktioniert der SonoMeter 40?
Der Danfoss SonoMeter 40 misst den Energieverbrauch mittels fortschrittlicher Ultraschalltechnologie. Er besteht aus einem Ultraschall-Durchflusssensor, zwei Pt500-Temperaturfühlern und einem integrierten Rechenwerk. Dieses System berechnet den Energieverbrauch durch die präzise Messung von Temperatur und Durchfluss. Der Energiezähler verfügt über eine MID-Zulassung mit einem Dynamikbereich von 1:100 (qi:qp) in Klasse 2, was eine hohe Messgenauigkeit sicherstellt.
Welche Installations- und Kommunikationsmöglichkeiten bietet der Wärmezähler?
Die Installation des SonoMeter 40 ist flexibel in Vor- oder Rücklaufleitungen sowie in senkrechter oder waagerechter Position möglich. Für den Nenndurchmesser DN 65 sind Beruhigungsstrecken von 5 × DN am Eintritt und 3 × DN am Austritt des Durchflusssensors erforderlich, um optimale Messergebnisse zu erzielen. Der Zähler zeichnet sich durch einen geringen Druckverlust und eine hohe Schmutzunempfindlichkeit aus. Die Kommunikation ist vielseitig: Neben der Dreifachkommunikation mit M-Bus und wMBus Onboard steht ein zusätzlicher Steckplatz für weitere Kommunikationsmodule zur Verfügung. Fernablesungen sind über M-Bus, drahtloses OMS 868 MHz, RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder eine optische Schnittstelle realisierbar. Zwei Impulseingänge oder -ausgänge sind standardmäßig integriert.
Technische Daten
- Nennvolumenstrom: qp 25 m³/h
- Nenndurchmesser: DN 65
- Anschluss: Flansch
- Nenndruck: PN25
- Max. Mediumtemperatur (Dauerbetrieb): 130 °C
- Schutzart Rechenwerk: IP65
- Schutzart Durchflusssensor: IP68
- Dynamikbereich (qi:qp): 1:100 (Klasse 2)
- Spannungsversorgung: 230VAC
- Batterielebensdauer: mindestens 15 Jahre
Der Danfoss Wärmezähler SonoMeter 40 ist eine zuverlässige und präzise Lösung für die Erfassung des Energieverbrauchs in Heiz- und Kühlsystemen. Mit einem Nennvolumenstrom von qp 25 m³/h, dem Nenndurchmesser DN 65 und einer maximalen Mediumtemperatur von 130 °C bietet er hohe Messgenauigkeit und Flexibilität. Die robuste Bauweise mit IP65 Schutzart für das Rechenwerk und die integrierte M-Bus-Kommunikation ermöglichen eine effiziente Fernablesung und nahtlose Integration in moderne Gebäudemanagementsysteme.
Technische Daten
| Hersteller-Warengruppe | Wärmemengenzähler |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Artikelnummer | 187F2072 |
| Hersteller | Danfoss |
| Anschluss | Flansch |
| Artikelnummer | DANFOSS-187F2072 |
| EAN-13 | 5702424606022 |
| Gewicht | 14,46 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 130 |
| Nenndurchmesser | DN 65 |
| Schutzart (IP) | IP65 |
| Umgebungstemperatur | 5 - 55 |
| WEEE-Nr. | 66490570 |
