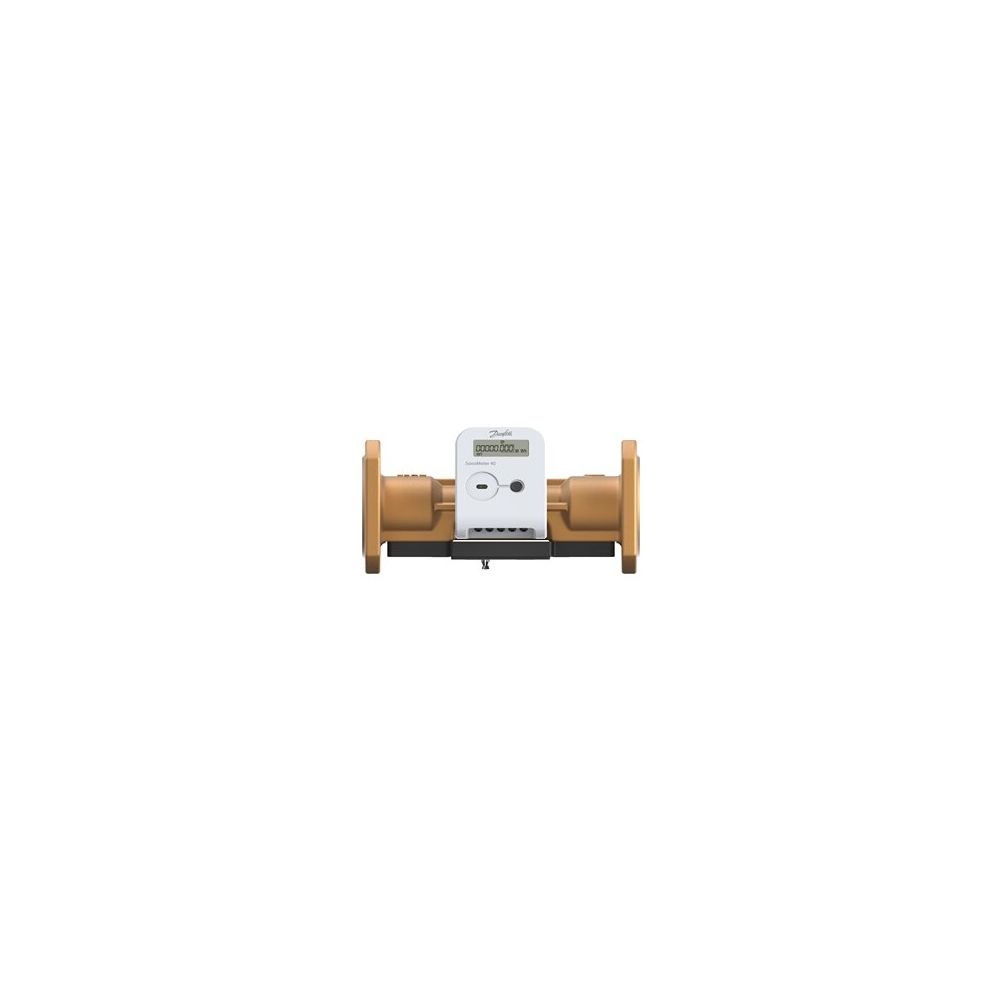

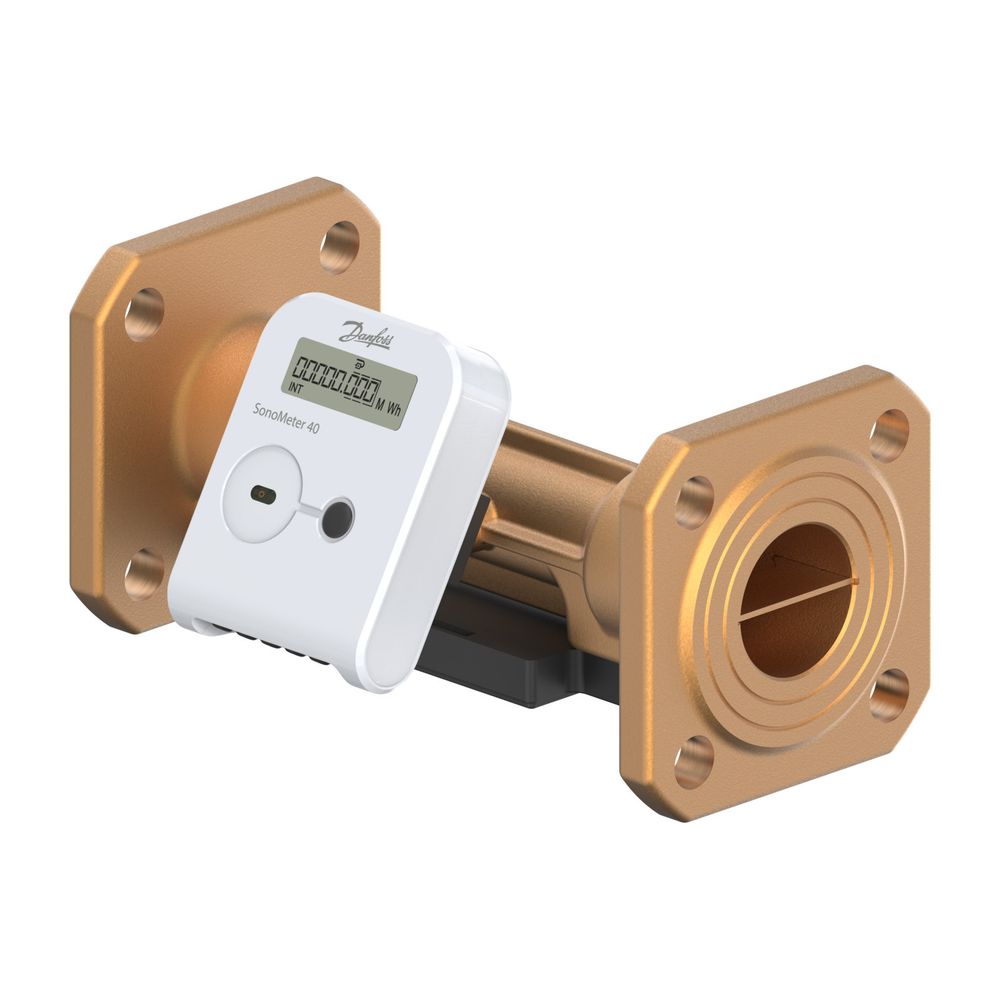

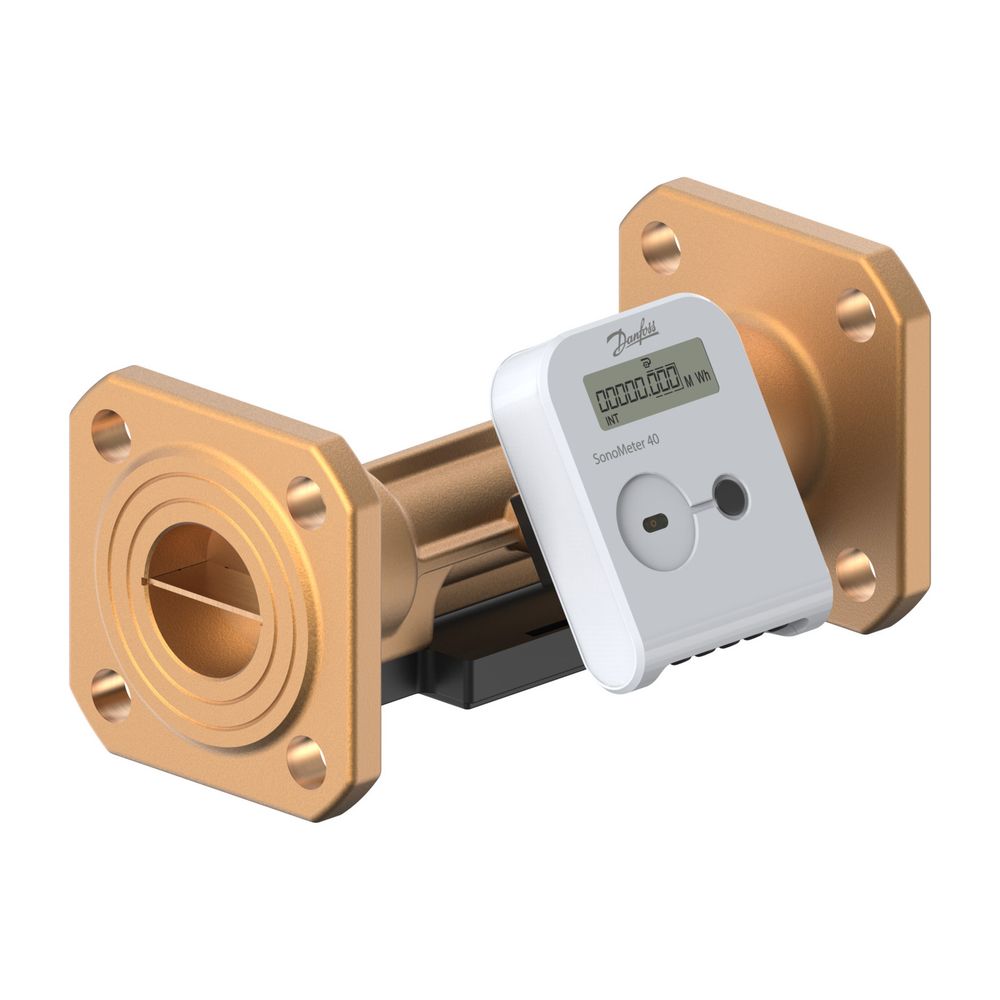

Danfoss Wärmezähler SonoMeter 40 QP15 DN 50 RL PN 25 230V Mbus Pu IP65 MWh

Der Danfoss Wärmezähler SonoMeter 40 QP15 DN 50 RL PN 25 230V Mbus Pu IP65 MWh ist ein kompakter Ultraschall-Energiezähler zur präzisen Messung des Energieverbrauchs in Heiz- und Kühlanwendungen. Er eignet sich für die automatische Fernablesung (AMR) und ist speziell für den Einsatz in Vor- oder Rücklaufleitungen mit Flanschanschluss DN 50 konzipiert. Das Gerät ist für einen Nenndruck von PN 25 und eine maximale Mediumtemperatur von 130 °C ausgelegt.

Wie misst der SonoMeter 40 den Energieverbrauch?

Der SonoMeter 40 kombiniert einen Ultraschall-Durchflusssensor mit zwei Pt500-Temperaturfühlern und einem integrierten Rechenwerk. Dieses berechnet den Energieverbrauch durch Messung von Durchfluss und Temperaturdifferenz. Die Temperaturfühler sind als direkttauchende Tauchfühler ausgeführt, was eine genaue Temperaturerfassung ermöglicht. Der Durchflusssensor hat einen Durchmesser von 5,2 mm und ist schmutzunempfindlich, wodurch ein geringer Druckverlust sichergestellt wird.

Welche Anschluss- und Montagemöglichkeiten bietet der Wärmezähler?

Das Gehäuse des Wärmezählers ist mit Flanschanschlüssen für DN 50 ausgestattet und kann sowohl senkrecht als auch waagerecht montiert werden. Die Installation ist in Vor- oder Rücklaufleitungen möglich. Für Rohrdimensionen von DN 15 bis DN 50 sind keine Beruhigungsstrecken vor oder nach dem Durchflusssensor erforderlich. Bei größeren Rohrdurchmessern von DN 65 bis DN 100 sind Beruhigungsstrecken von 5-mal DN am Eintritt und 3-mal DN am Austritt notwendig.

Welche Kommunikationsoptionen sind verfügbar?

Der SonoMeter 40 unterstützt eine Dreifachkommunikation mit integriertem M-Bus, drahtlosem OMS 868 MHz (wMBus) und einem zusätzlichen Steckplatz für weitere Kommunikationsmodule. Zudem sind Fernablesungen über RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder optische Schnittstelle möglich. Das Gerät verfügt über zwei integrierte Impulseingänge oder -ausgänge, die optional mit vorinstalliertem Kabel geliefert werden.

Wie ist der Wärmezähler geschützt und wie lange ist die Batterielebensdauer?

Das Rechenwerk ist in Schutzart IP65 ausgeführt, während der Durchflusssensor die Schutzart IP68 besitzt. Auf Anfrage ist auch eine Ausführung mit IP68 für das Rechenwerk erhältlich. Die Batterielebensdauer beträgt mindestens 15 Jahre plus ein weiteres Jahr Reserve, was eine langfristige und zuverlässige Nutzung ermöglicht.

Welche Zulassungen und Leistungsmerkmale besitzt der SonoMeter 40?

Der Wärmezähler ist MID-zugelassen und bietet einen Dynamikbereich von 1:100 (qi:qp) in Klasse 2. Optional ist ein MID-zugelassener Dynamikbereich von 1:250 in Klasse 2 verfügbar. Der Temperaturmessbereich liegt zwischen 0 und 180 °C, wobei der maximale Mediumtemperaturbereich für Dauerbetrieb bei 130 °C liegt. Die Umgebungstemperatur für den Betrieb beträgt 5 bis 55 °C.

Technische Daten

• Nennvolumenstrom (qp): 15 m³/h
• Nenndurchmesser: DN 50
• Anschlussart: Flansch
• Dynamikbereich: 1:100 (optional 1:250) in Klasse 2
• Temperaturbereich Medium: 0–130 °C (Dauerbetrieb)
• Nenndruck: PN 25 bar
• Schutzart Rechenwerk: IP65 (optional IP68)
• Schutzart Durchflusssensor: IP68
• Batterielebensdauer: mindestens 15+1 Jahre
• Kommunikation: M-Bus, wMBus 868 MHz, RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang, optische Schnittstelle

Der Danfoss Wärmezähler SonoMeter 40 bietet eine präzise und zuverlässige Messung des Energieverbrauchs in Heiz- und Kühlkreisläufen. Mit seiner robusten Bauweise, umfangreichen Kommunikationsmöglichkeiten und langer Batterielebensdauer ist er für vielfältige Anwendungen in der Energieerfassung geeignet. Die Kombination aus Flanschanschluss DN 50, einem Nenndruck von PN 25 und einem maximalen Mediumtemperaturbereich von 130 °C macht ihn zu einer flexiblen Lösung für professionelle Messaufgaben.
