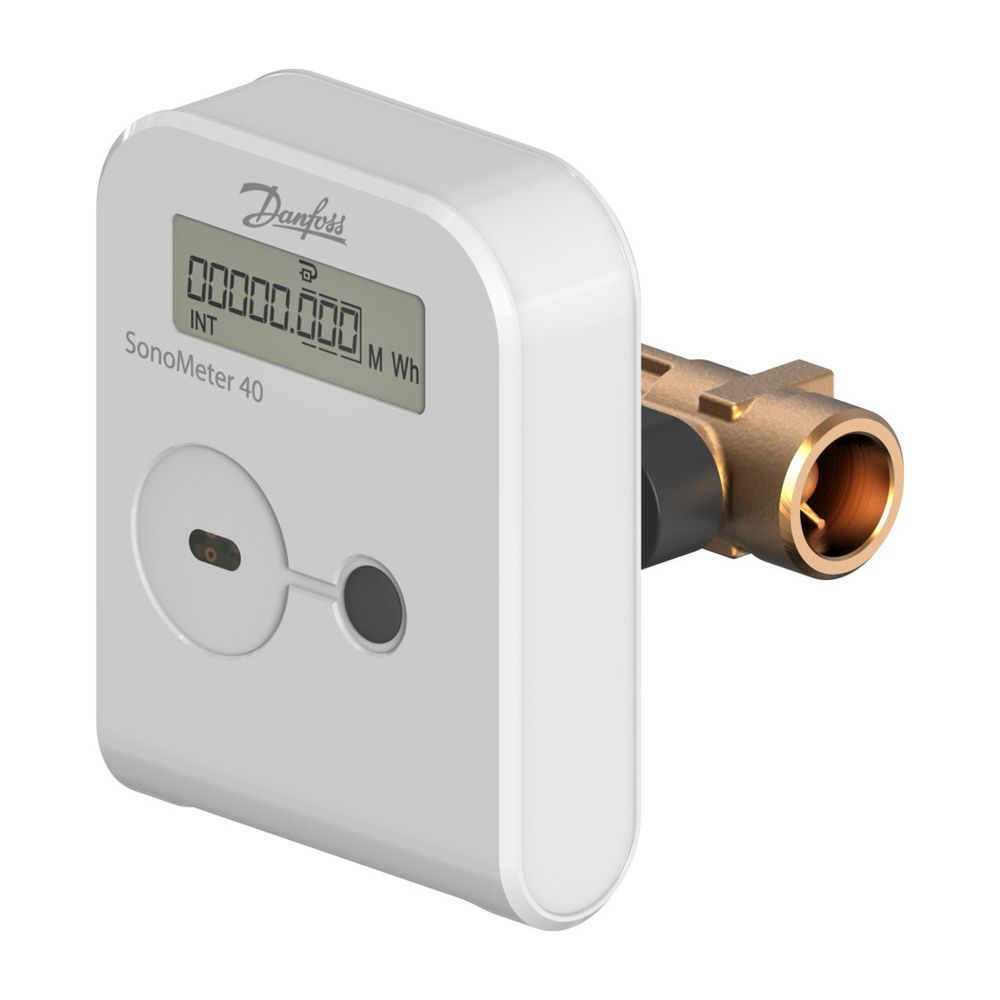

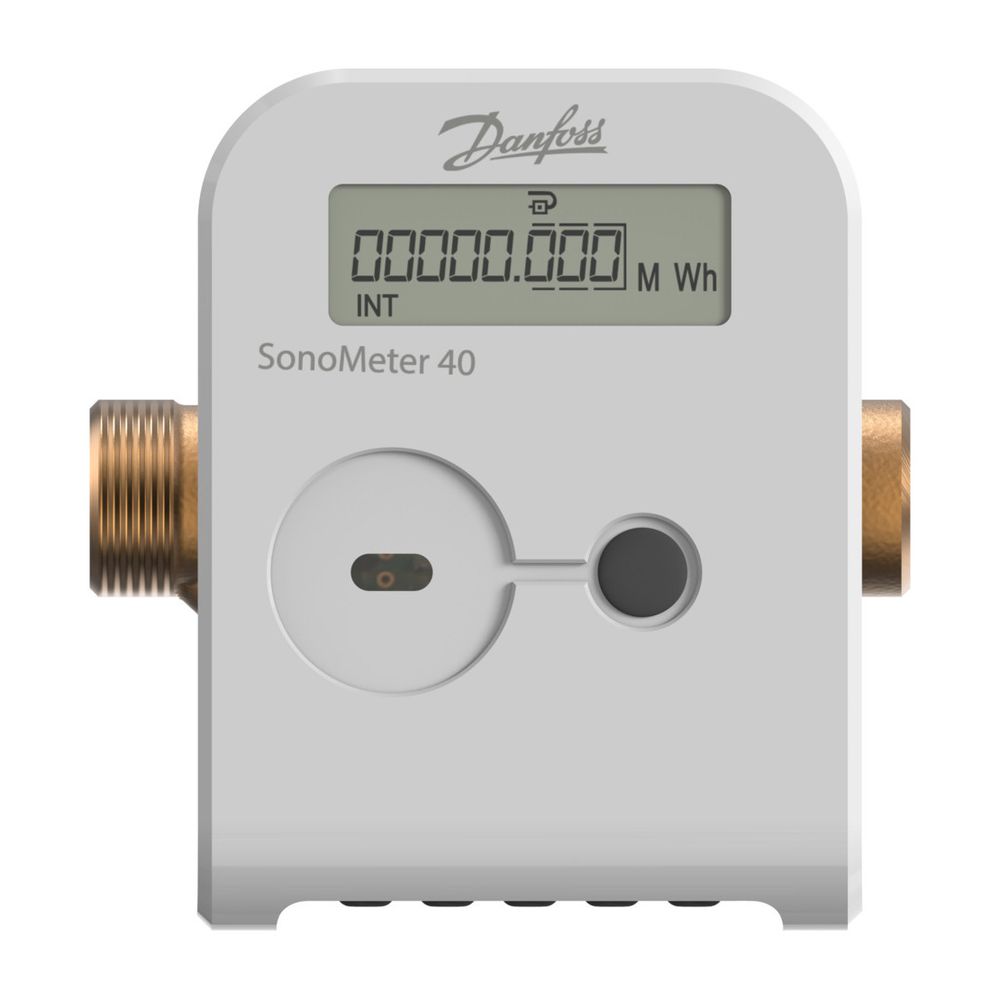

Danfoss Wärmezähler SonoMeter 40 QP1,5 DN 15 RL PN 25 230V Mbus Pu IP65 MWh
Der Danfoss Wärmezähler SonoMeter 40 ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen konzipiert wurde. Dieses Modell mit einem Nennvolumenstrom von qp 1,5 m³/h und einem Nenndurchmesser DN 15 ist für den Einbau in die Rücklaufleitung vorgesehen. Mit einem Nenndruck von PN 25, einer Schutzart IP65 für das Rechenwerk und einer 230V M-Bus Anbindung ermöglicht der SonoMeter 40 eine zuverlässige und effiziente Energieerfassung, auch für die Fernablesung.
Wie funktioniert der Danfoss SonoMeter 40?
Der Danfoss SonoMeter 40 ist als Ultraschall-Energiezähler aufgebaut, der den Energieverbrauch durch die Kombination mehrerer Komponenten ermittelt. Er besteht aus einem Ultraschall-Durchflusssensor, der den Volumenstrom des Mediums misst, sowie zwei Pt500 Temperaturfühlern, die die Vor- und Rücklauftemperaturen erfassen. Ein integriertes Rechenwerk verarbeitet diese Daten, um den genauen Energieverbrauch für Heiz- und Kühlanwendungen zu berechnen. Diese Bauweise ermöglicht eine präzise und zuverlässige Messung.
Welche Vorteile bietet der SonoMeter 40 im Einsatz?
Der SonoMeter 40 zeichnet sich durch einen geringen Druckverlust und eine hohe Schmutzunempfindlichkeit aus, was zu einem stabilen Betrieb und reduziertem Wartungsaufwand beiträgt. Für Modelle mit einem Nenndurchmesser von DN 15 bis DN 50 sind keine Beruhigungsstrecken vor oder nach dem Durchflusssensor erforderlich, was die Installation vereinfacht und Platz spart. Die Montage ist flexibel in der Vor- oder Rücklaufleitung sowie in senkrechter oder waagerechter Position möglich. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 130 °C.
Welche Kommunikationsmöglichkeiten stehen zur Verfügung?
Für die Zähler-Fernablesung (AMR) bietet der Danfoss SonoMeter 40 vielseitige Kommunikationsoptionen. Eine Dreifachkommunikation ist durch den integrierten M-Bus, wMBus Onboard und einen zusätzlichen Steckplatz für ein Kommunikationsmodul gegeben. Die Fernablesung kann über verschiedene Schnittstellen erfolgen, darunter drahtloses OMS 868 MHz, RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder eine optische Schnittstelle. Das Gerät verfügt zudem über zwei integrierte Impulseingänge oder -ausgänge.
Technische Daten
- Nennvolumenstrom (qp): 1,5 m³/h
- Nenndurchmesser: DN 15
- Nenndruck: PN 25
- Max. Mediumtemperatur (Dauerbetrieb): 130 °C
- Schutzart Rechenwerk: IP65
- Schutzart Durchflusssensor: IP68
- Anschluss: Außengewinde G3/4B
- Umgebungstemperatur: 5 - 55 °C
- Dynamikbereich (qi:qp): 1:100 in Klasse 2
- Temperaturfühler: Pt500 direkttauchend, Durchmesser 5.2mm, 1.5m Kabel
Der Danfoss Wärmezähler SonoMeter 40 ist eine zuverlässige Lösung für die präzise Energieverbrauchsmessung in Heiz- und Kühlanlagen. Mit seinem Nennvolumenstrom von 1,5 m³/h, dem Nenndurchmesser DN 15 und der MID-Zulassung bietet er eine hohe Messgenauigkeit. Die flexible Installation, die robuste Bauweise mit IP65 Schutzart und die vielfältigen Kommunikationsmöglichkeiten, einschließlich M-Bus und 230V Stromversorgung, machen ihn zu einer effizienten Wahl für moderne Gebäudetechnik.
Technische Daten
| Hersteller-Warengruppe | Wärmemengenzähler |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Artikelnummer | 187F2078 |
| Hersteller | Danfoss |
| Anschluss | Außengewinde |
| Artikelnummer | DANFOSS-187F2078 |
| EAN-13 | 5702424606084 |
| Gewicht | 1,14 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 130 |
| Nenndurchmesser | DN 15 |
| Schutzart (IP) | IP65 |
| Umgebungstemperatur | 5 - 55 |
| WEEE-Nr. | 66490570 |
