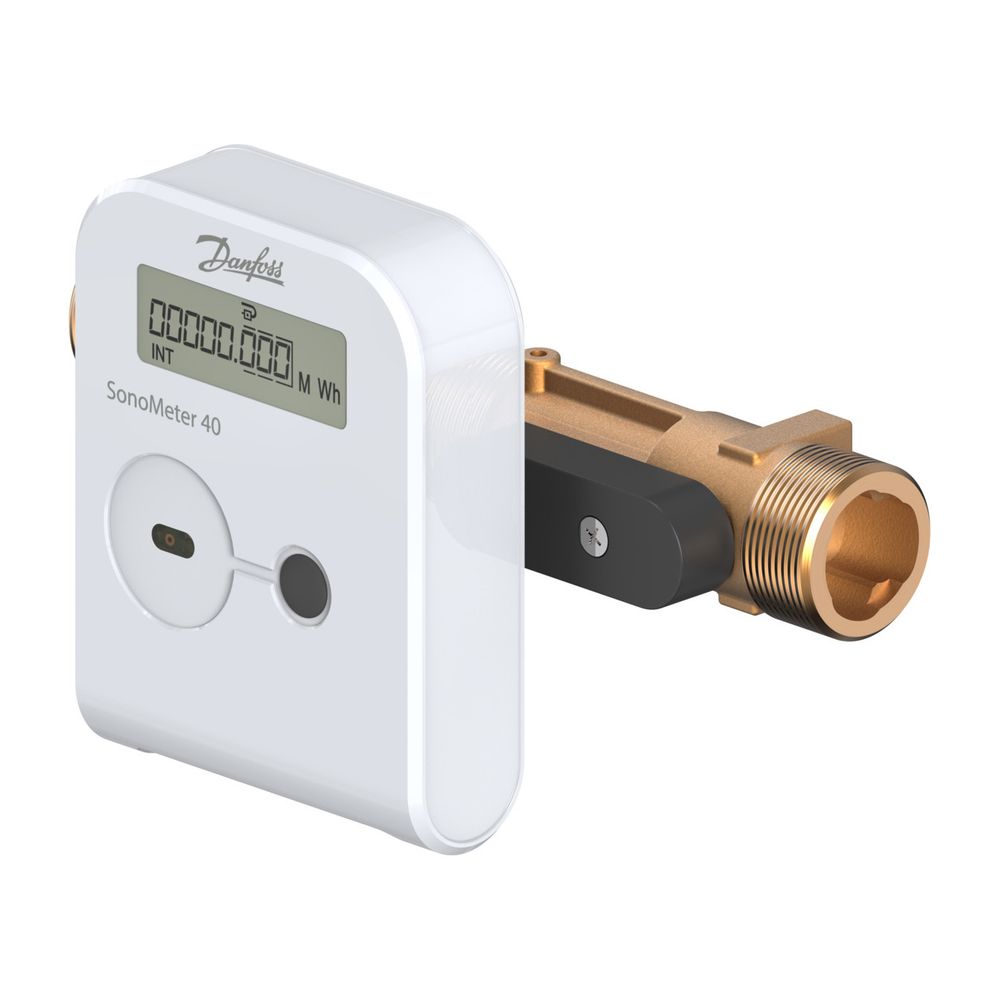

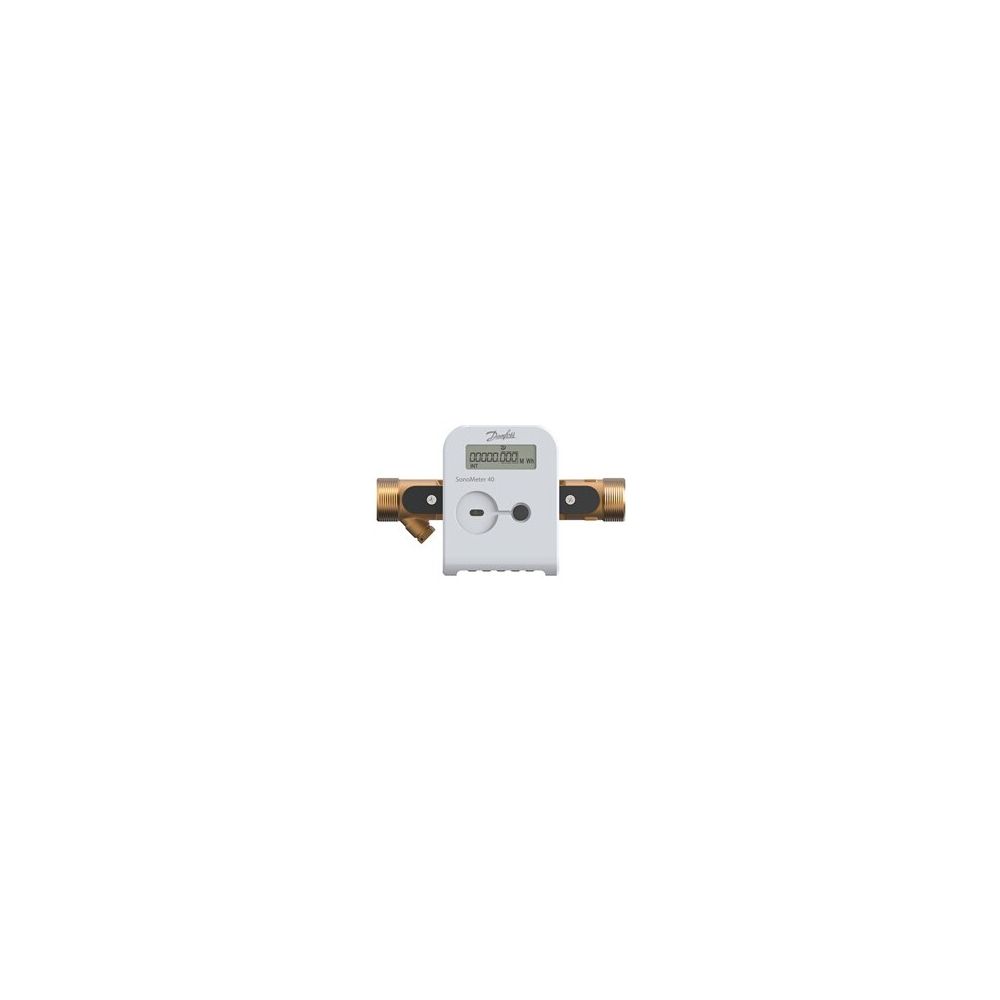

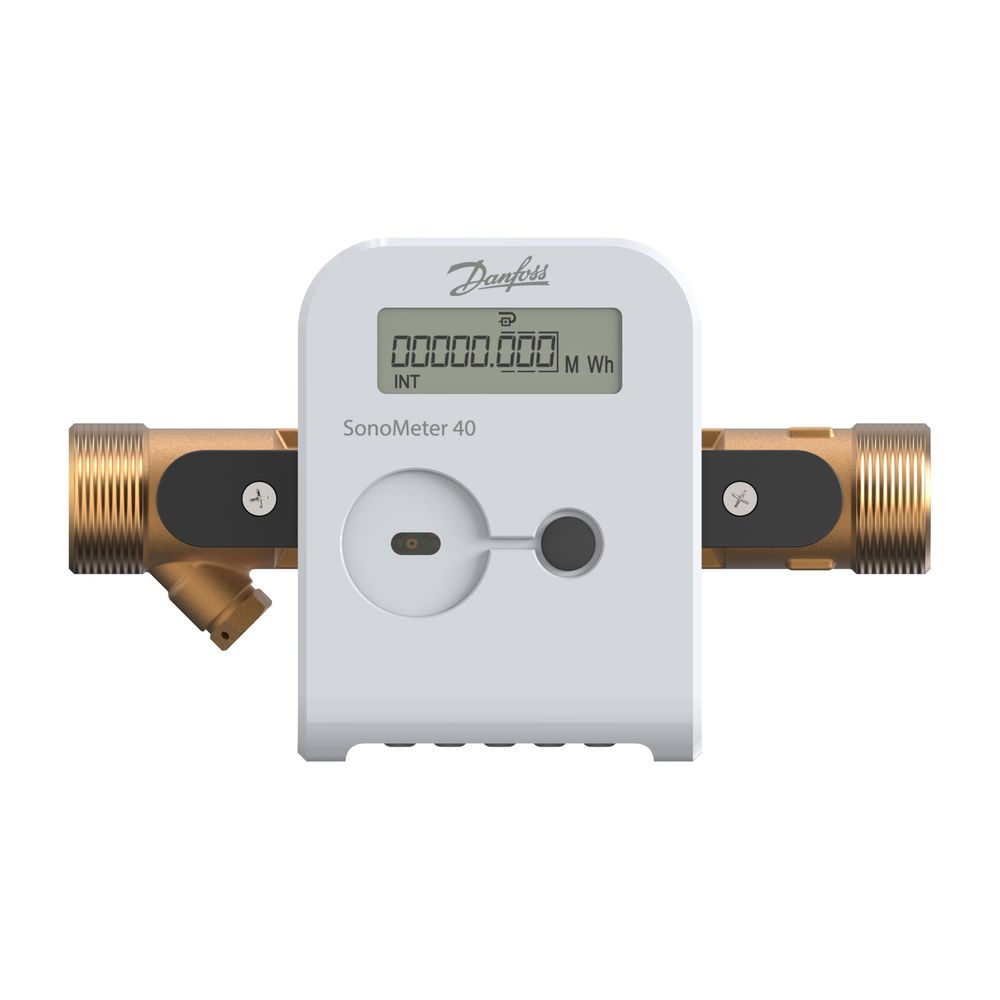

Danfoss Wärmezähler SonoMeter 40 QP2,5 DN 20 190 R PN 25 230V Mbus IP65 MWh
Der Danfoss Wärmezähler SonoMeter 40 QP2,5 DN 20 190 R PN 25 230V Mbus IP65 MWh ist ein kompakter Ultraschall-Energiezähler, der zur präzisen Messung des Energieverbrauchs in Heiz- und Kühlanwendungen dient. Mit einem Nennvolumenstrom von 2,5 m³/h und einem Nenndurchmesser von DN 20 ist dieses Gerät für die Fernablesung konzipiert und bietet eine zuverlässige Lösung für die Energieabrechnung. Die Ausführung für den Rücklauf, der Nenndruck von PN 25 und die Schutzart IP65 unterstreichen die Robustheit und Vielseitigkeit des Zählers.
Wie misst der SonoMeter 40 den Energieverbrauch?
Der SonoMeter 40 kombiniert einen Ultraschall-Durchflusssensor mit zwei Pt500-Temperaturfühlern und einem integrierten Rechenwerk. Dieses Rechenwerk ist für die Temperaturmessung, Durchfluss- und Energieberechnung zuständig. Die Temperaturfühler sind als Tauchfühler ausgeführt und ermöglichen eine präzise Erfassung der Mediumtemperatur.
Welche Kommunikationsmöglichkeiten sind integriert?
Der Wärmezähler verfügt über eine Dreifachkommunikation mit integriertem M-Bus und wMBus Onboard. Ein zusätzlicher Steckplatz für ein Kommunikationsmodul erweitert die Flexibilität. Die Fernablesung ist über verschiedene Schnittstellen wie M-Bus, drahtloses OMS 868 MHz, RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder eine optische Schnittstelle möglich. Zwei Impulseingänge oder -ausgänge sind standardmäßig enthalten.
Wie flexibel ist die Installation des SonoMeter 40?
Das Gehäuse des SonoMeter 40 ist mit Außengewindeanschlüssen (G1B) für DN 20 ausgeführt. Die Installation kann sowohl in Vor- als auch in Rücklaufleitungen erfolgen, wobei eine senkrechte oder waagerechte Montage möglich ist. Für Nenndurchmesser von DN 15 bis DN 50 sind keine Beruhigungsstrecken vor oder nach dem Durchflusssensor erforderlich. Bei größeren Rohrdurchmessern (DN 65 bis DN 100) sind Beruhigungsstrecken von 5 × DN am Eintritt und 3 × DN am Austritt des Durchflusssensors notwendig. Der Nenndruck beträgt PN 25 bar.
Welche technischen Spezifikationen erfüllt der SonoMeter 40?
Der Ultraschall-Energiezähler ist MID-zugelassen für einen Dynamikbereich von 1:100 (qi:qp) in Klasse 2. Optional ist ein MID-zugelassener Dynamikbereich von 1:250 in Klasse 2 verfügbar. Der allgemeine Temperaturbereich des Geräts liegt zwischen 0 und 180 °C, wobei die maximale Mediumtemperatur im Dauerbetrieb 130 °C beträgt. Das Rechenwerk ist standardmäßig in Schutzart IP65 ausgeführt, während der Durchflusssensor die Schutzart IP68 besitzt. Der Zähler zeichnet sich durch einen geringen Druckverlust und eine hohe Schmutzunempfindlichkeit aus.
Technische Daten
- Nennvolumenstrom (qp): 2,5 m³/h
- Nenndurchmesser: DN 20
- Baulänge: 190 mm
- Anschluss: Außengewinde G1B
- Nenndruck: PN 25 bar
- Max. Mediumtemperatur (Dauerbetrieb): 130 °C
- Umgebungstemperatur: 5 - 55 °C
- Schutzart Rechenwerk: IP65
- Schutzart Durchflusssensor: IP68
- Spannungsversorgung: 230 V AC
- Kommunikation: M-Bus integriert
Der Danfoss Wärmezähler SonoMeter 40 mit einem Nennvolumenstrom von 2,5 m³/h und DN 20 bietet eine präzise und zuverlässige Lösung für die Energieverbrauchsmessung in Heiz- und Kühlanwendungen. Die integrierte M-Bus-Kommunikation, die MID-Zulassung und die robuste Bauweise mit Schutzart IP65 für das Rechenwerk und IP68 für den Durchflusssensor stellen eine hohe Funktionalität und Langlebigkeit sicher. Dieses Gerät ist eine effiziente Wahl für die moderne Energieabrechnung.
Technische Daten
| Hersteller-Warengruppe | Wärmemengenzähler |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Artikelnummer | 187F2079 |
| Hersteller | Danfoss |
| Anschluss | Außengewinde |
| Artikelnummer | DANFOSS-187F2079 |
| EAN-13 | 5702424606091 |
| Gewicht | 3,03 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 130 |
| Nenndurchmesser | DN 20 |
| Schutzart (IP) | IP65 |
| Umgebungstemperatur | 5 - 55 |
| WEEE-Nr. | 66490570 |
