Beschreibung

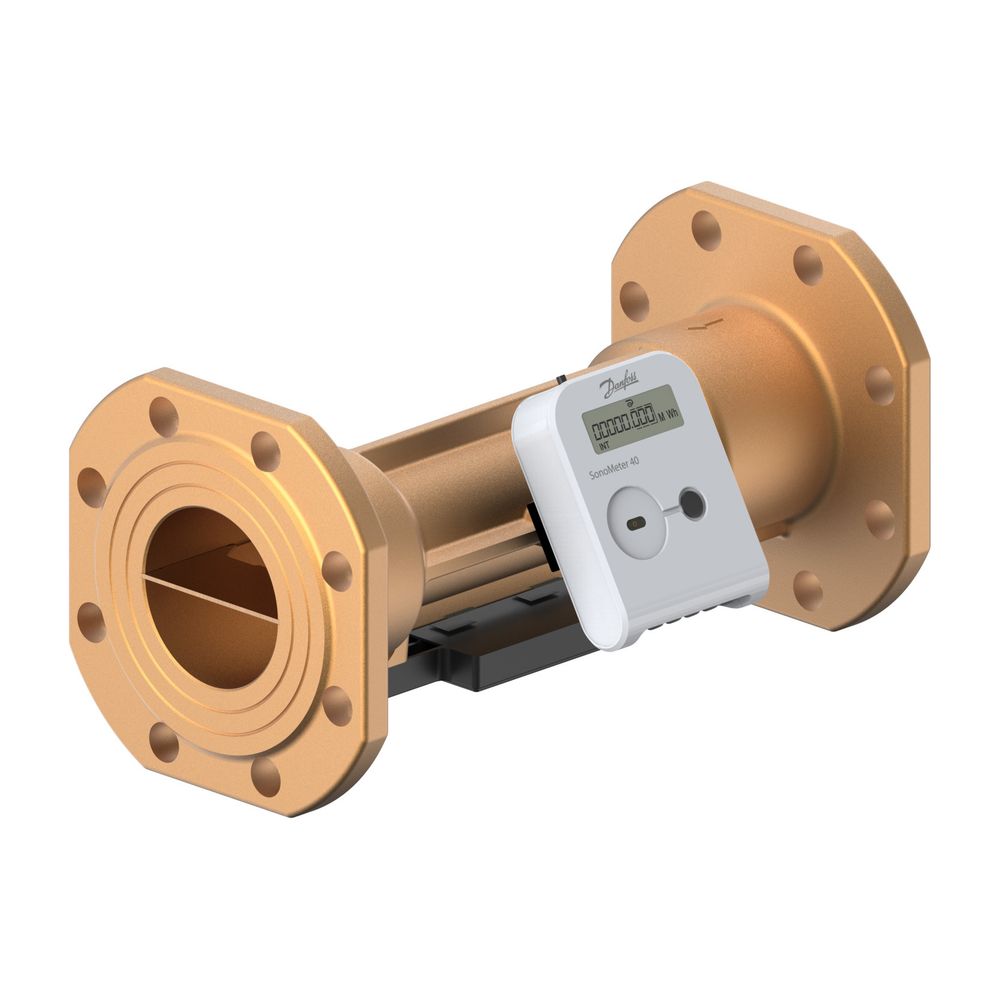

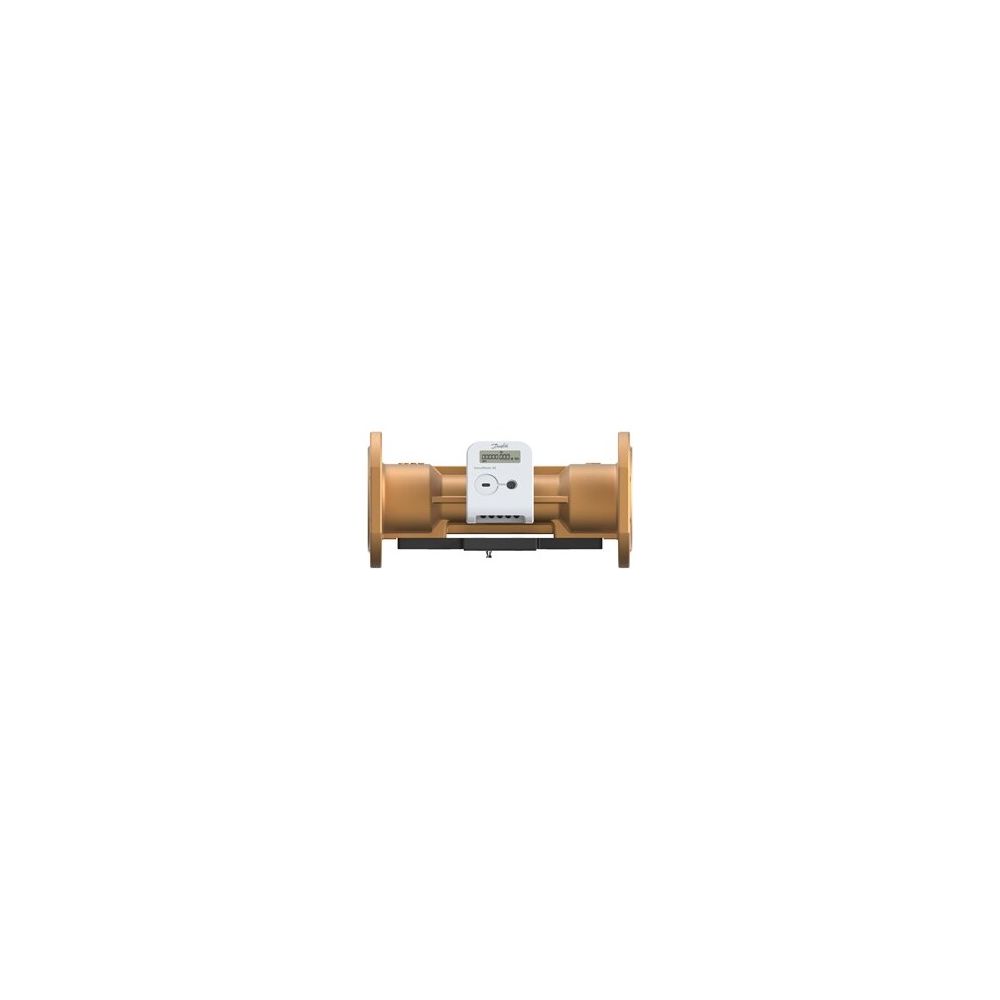

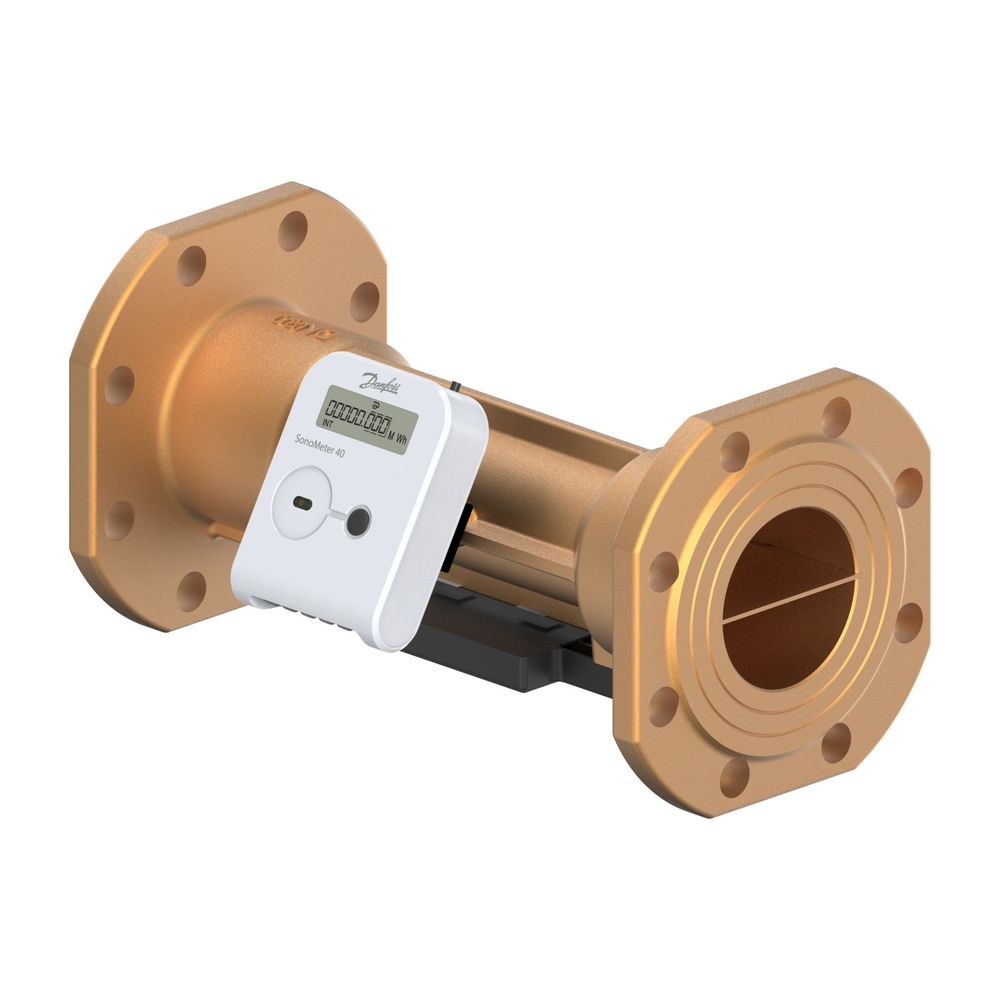

Danfoss Wärmezähler SonoMeter 40 QP40 DN 80 RL PN 25 230V Mbus Pu IP65 MWh
Der Danfoss Wärmezähler SonoMeter 40 QP40 DN 80 RL PN 25 230V Mbus Pu IP65 MWh ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen konzipiert wurde. Er ist ideal für die Zähler-Fernablesung (AMR) und speziell für die Installation in der Rücklaufleitung mit einem Nenndurchmesser von DN 80 ausgelegt. Das Gerät verfügt über Flanschanschlüsse, eine Stromversorgung von 230VAC und bietet eine hohe Schutzart IP65 für das Rechenwerk sowie IP68 für den Durchflusssensor.
Wie funktioniert der Danfoss SonoMeter 40?
Der SonoMeter 40 besteht aus einem Ultraschall-Durchflusssensor, zwei Pt500-Temperaturfühlern und einem Rechenwerk. Dieses System misst die Temperaturdifferenz und den Volumenstrom, um den Energieverbrauch genau zu berechnen. Die MID-Zulassung für Ultraschall-Energiezähler bestätigt einen Dynamikbereich von 1:100 (qi:qp) in Klasse 2, optional ist ein Dynamikbereich von 1:250 in Klasse 2 verfügbar.
Welche Installationsmöglichkeiten bietet der Wärmezähler?
Der Wärmezähler ist mit Flanschanschlüssen für den Nenndurchmesser DN 80 ausgestattet und für einen Nenndruck von PN 25 bar ausgelegt. Die Montage kann flexibel in Vor- oder Rücklaufleitungen sowie senkrecht oder waagerecht erfolgen. Für Nenndurchmesser von DN 65 bis DN 100 sind Beruhigungsstrecken von 5xDN am Eintritt und 3xDN am Austritt des Durchflusssensors erforderlich, um eine präzise Messung sicherzustellen. Das Gerät ist schmutzunempfindlich und weist einen geringen Druckverlust auf.
Welche Kommunikationsoptionen sind integriert?
Der SonoMeter 40 ist für die Zähler-Fernablesung optimiert und bietet eine dreifache Kommunikationsfähigkeit. Ein integrierter M-Bus und wMBus Onboard sind vorhanden, ergänzt durch einen zusätzlichen Steckplatz für weitere Kommunikationsmodule. Die Fernablesung kann über M-Bus, drahtloses OMS 868 MHz, RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder eine optische Schnittstelle erfolgen. Zwei Impulseingänge oder -ausgänge sind standardmäßig integriert.
Welche technischen Merkmale sind relevant?
Der Wärmezähler ist für einen Nennvolumenstrom von qp 40 m³/h ausgelegt. Der Volumensensor arbeitet in einem Temperaturbereich von 5 bis 130 °C, während der allgemeine Temperaturbereich des Geräts 0 bis 180 °C beträgt. Die maximale Mediumtemperatur im Dauerbetrieb liegt bei 130 °C. Die Batterielebensdauer beträgt mindestens 15 Jahre, was einen langlebigen und wartungsarmen Betrieb sicherstellt.
Technische Daten
- Nennvolumenstrom (qp): 40 m³/h
- Nenndurchmesser: DN 80
- Anschlussart: Flansch
- Max. Mediumtemperatur (Dauerbetrieb): 130 °C
- Nenndruck: PN 25 bar
- Schutzart Rechenwerk: IP65
- Schutzart Durchflusssensor: IP68
- Batterielebensdauer: mindestens 15 Jahre
- Dynamikbereich (qi:qp): 1:100 (Klasse 2)
- Stromversorgung: 230VAC
Der Danfoss Wärmezähler SonoMeter 40 mit einem Nennvolumenstrom von 40 m³/h und einem Nenndurchmesser von DN 80 bietet eine präzise und zuverlässige Lösung für die Energieverbrauchsmessung in Heiz- und Kühlanwendungen. Seine robuste Bauweise mit IP65 Schutzart für das Rechenwerk, der Nenndruck von PN 25 und die vielseitigen M-Bus Kommunikationsoptionen ermöglichen eine effiziente Integration in moderne Gebäudemanagementsysteme und eine genaue Abrechnung.
Technische Daten
| Hersteller-Warengruppe | Wärmemengenzähler |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Artikelnummer | 187F2074 |
| Hersteller | Danfoss |
| Anschluss | Flansch |
| Artikelnummer | DANFOSS-187F2074 |
| EAN-13 | 5702424606046 |
| Gewicht | 15,76 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 130 |
| Nenndurchmesser | DN 80 |
| Schutzart (IP) | IP65 |
| Umgebungstemperatur | 5 - 55 |
| WEEE-Nr. | 66490570 |
