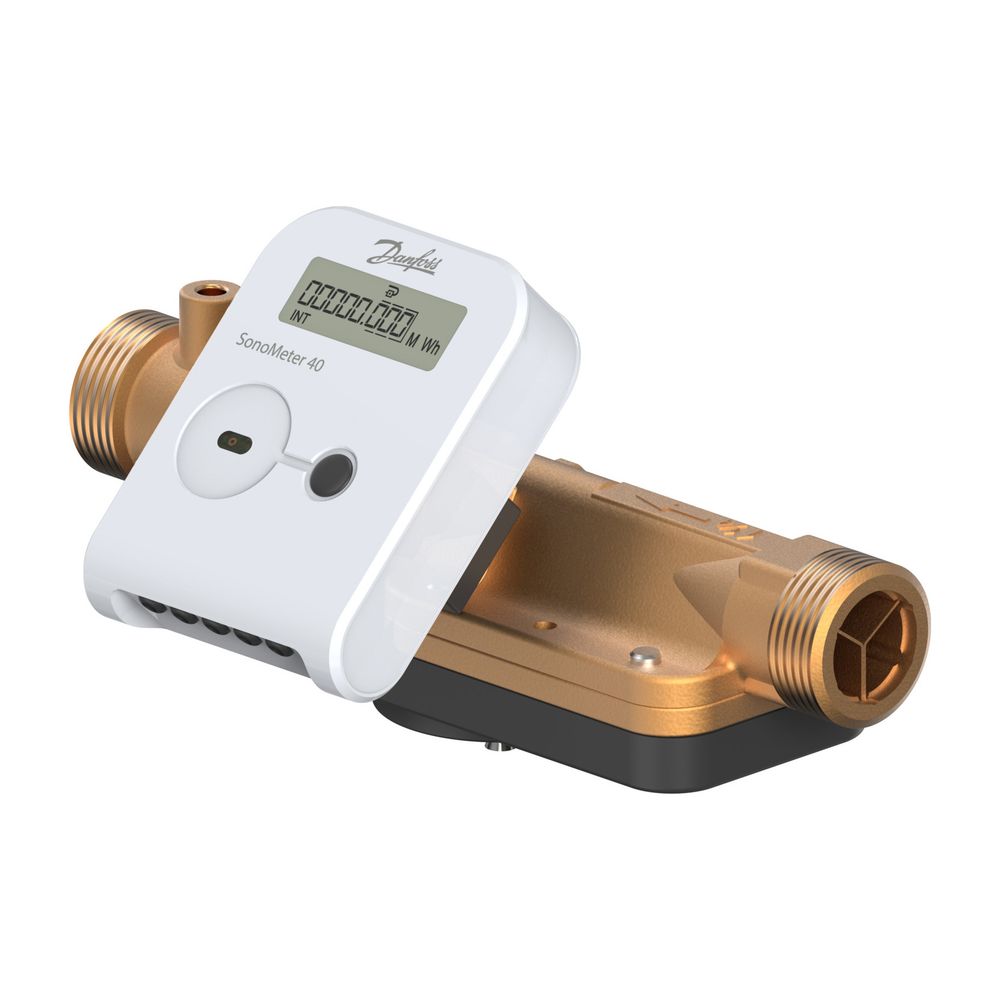

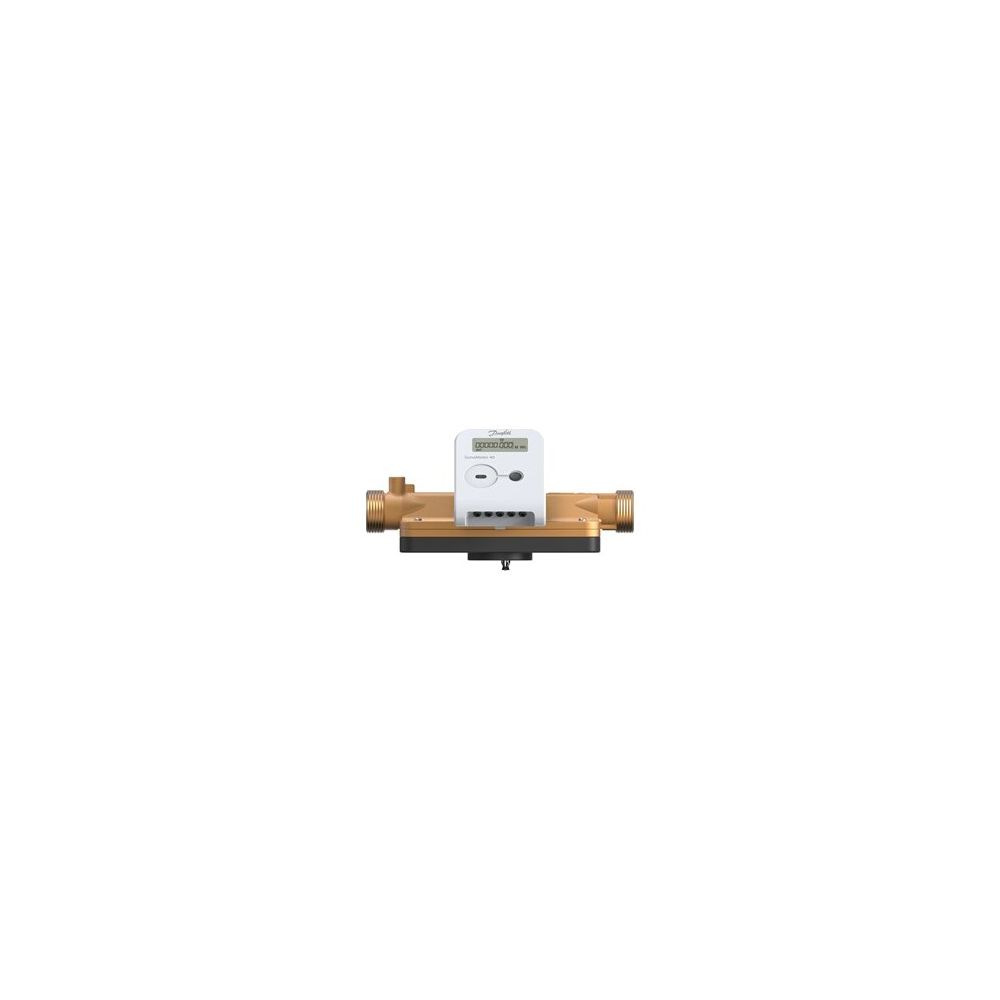

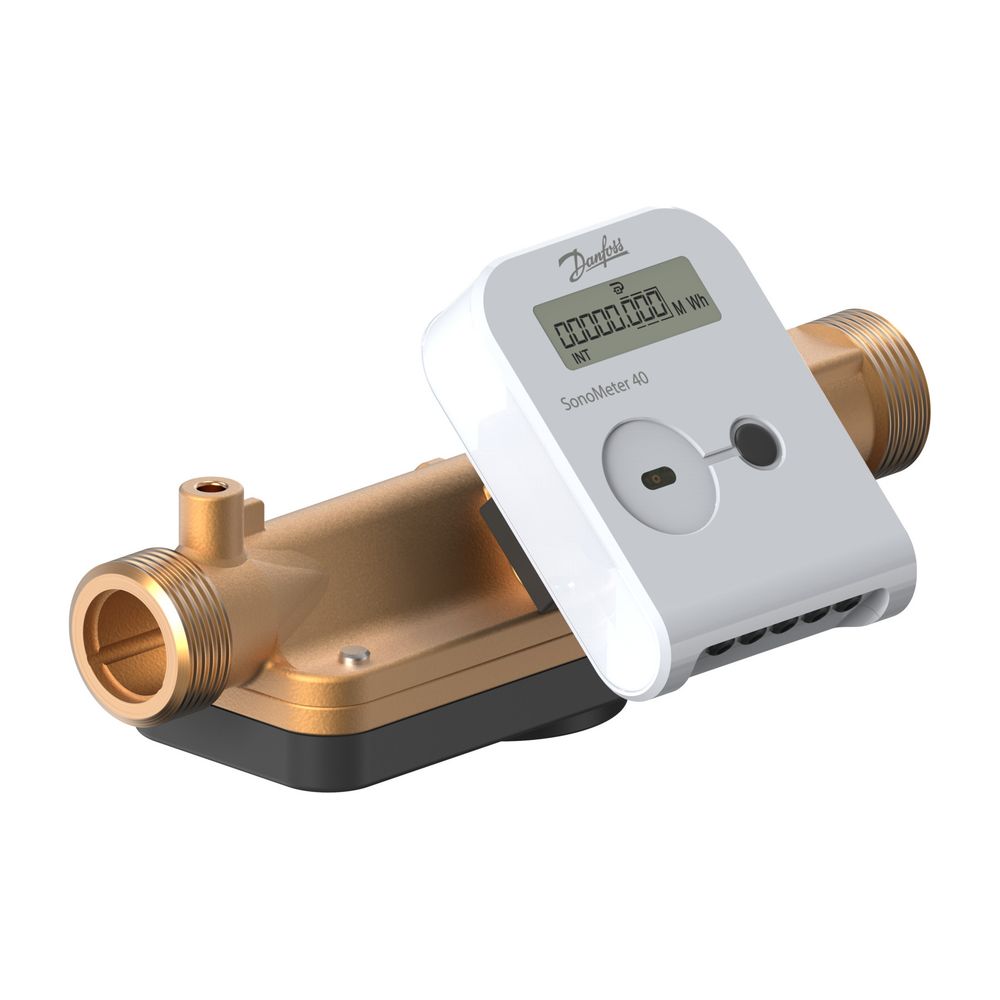

Danfoss Wärmezähler SonoMeter 40 QP6 DN 25 RL PN 25 230V Mbus Pu IP65 MWh

Der Danfoss Wärmezähler SonoMeter 40 QP6 DN 25 RL PN 25 230V Mbus Pu IP65 MWh ist ein kompakter Ultraschall-Energiezähler zur präzisen Messung des Energieverbrauchs in Heiz- und Kühlanwendungen. Dieses Modell mit einem Nennvolumenstrom von qp 6 m³/h und einem Nenndurchmesser von DN 25 eignet sich ideal für die Installation in der Rücklaufleitung. Mit integriertem M-Bus und einer Schutzart von IP65 ist der Zähler für die Fernablesung und den Einsatz in anspruchsvollen Umgebungen vorbereitet. Typische Einsatzbereiche sind die Abrechnung und Überwachung von Wärme- und Kälteenergie in Gebäuden und Industrieanlagen.

Wie funktioniert der Danfoss SonoMeter 40?

Der Danfoss SonoMeter 40 ist ein Ultraschall-Energiezähler, der den Energieverbrauch für Heiz- und Kühlanwendungen erfasst. Er besteht aus einem Ultraschall-Durchflusssensor, zwei Pt500-Temperaturfühlern und einem Rechenwerk. Dieses Rechenwerk integriert die Kreisläufe für Temperaturmessung, Durchfluss- und Energieberechnung, um eine genaue Erfassung der Verbrauchsdaten sicherzustellen. Die Messung erfolgt berührungslos und ist unempfindlich gegenüber Verschmutzungen im Medium.

Welche Kommunikationsmöglichkeiten bietet der Wärmezähler?

Für die Zähler-Fernablesung ist der SonoMeter 40 mit einer Dreifachkommunikation ausgestattet. Er verfügt über einen integrierten M-Bus und wMBus Onboard. Zusätzlich steht ein Steckplatz für ein weiteres Kommunikationsmodul zur Verfügung, was eine flexible Integration in bestehende Systeme ermöglicht. Die Fernablesung kann über verschiedene Schnittstellen wie M-Bus, drahtloses OMS 868 MHz, RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder eine optische Schnittstelle erfolgen. Zwei Impulseingänge oder -ausgänge sind ebenfalls enthalten.

Wie ist die Installation und der Betrieb des Zählers gestaltet?

Der Wärmezähler ist für den Nenndurchmesser DN 25 ausgelegt und kann sowohl in Vor- als auch in Rücklaufleitungen installiert werden. Eine senkrechte oder waagerechte Montage ist möglich. Für den Nenndurchmesser DN 25 sind keine Beruhigungsstrecken vor oder nach dem Durchflusssensor erforderlich, was die Installation vereinfacht. Das Gehäuse ist mit Gewindeanschlüssen (G5/4B) ausgestattet und für einen Nenndruck von PN 25 bar ausgelegt. Für die Installation ist keine besondere Verarbeitungstechnik oder Spezialwerkzeug nötig.

Welche technischen Merkmale zeichnen den SonoMeter 40 aus?

Der Danfoss SonoMeter 40 ist für einen Nennvolumenstrom von qp 6 m³/h konzipiert. Er besitzt eine MID-Zulassung für Ultraschall-Energiezähler mit einem Dynamikbereich von 1:100 (qi:qp) in Klasse 2. Der Volumensensor ist für einen Temperaturbereich von 5 bis 130 °C ausgelegt. Das Rechenwerk bietet eine Schutzart von IP65, während der Durchflusssensor standardmäßig die Schutzart IP68 aufweist. Die Batterielebensdauer beträgt mindestens 15+1 Jahre. Die Stromversorgung erfolgt über 230VAC, und die Umgebungstemperatur für den Betrieb liegt zwischen 5 und 55 °C.

Technische Daten

• Nennvolumenstrom (qp): 6 m³/h
• Nenndurchmesser: DN 25
• Nenndruck: PN 25
• Anschluss: Außengewinde (G5/4B)
• Max. Mediumtemperatur (Dauerbetrieb): 130 °C
• Schutzart Rechenwerk: IP65
• Schutzart Durchflusssensor: IP68
• Batterielebensdauer: mindestens 15+1 Jahre
• Dynamikbereich (qi:qp): 1:100
• Umgebungstemperatur: 5 - 55 °C

Der Danfoss Wärmezähler SonoMeter 40 mit einem Nennvolumenstrom von qp 6 m³/h und DN 25 bietet eine zuverlässige Lösung zur Energieverbrauchsmessung. Seine robuste Bauweise mit IP65 für das Rechenwerk und IP68 für den Durchflusssensor, kombiniert mit flexiblen Kommunikationsoptionen wie M-Bus und 230VAC-Stromversorgung, macht ihn zu einer effizienten Wahl für Heiz- und Kühlanwendungen. Die einfache Installation ohne Beruhigungsstrecken für DN 25 und die präzise Erfassung der Daten unterstreichen die Leistungsfähigkeit dieses Ultraschall-Energiezählers.
