Beschreibung

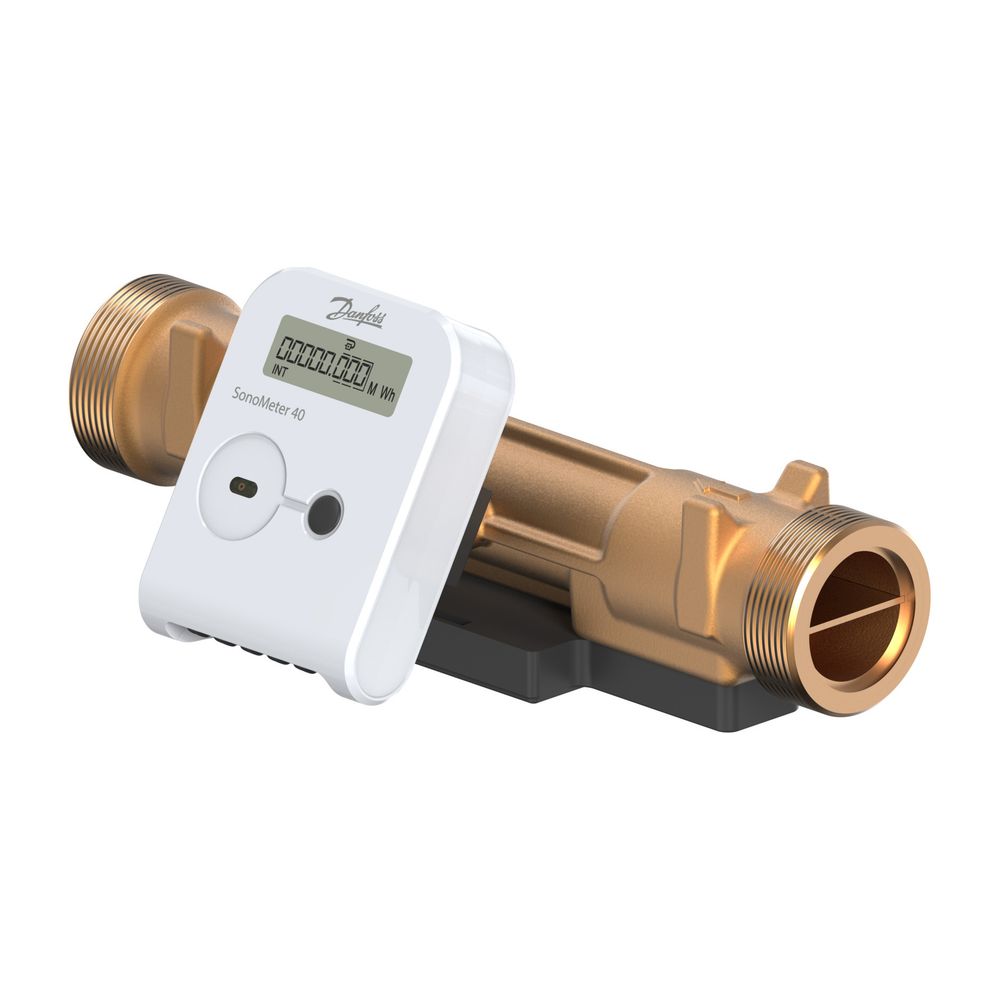

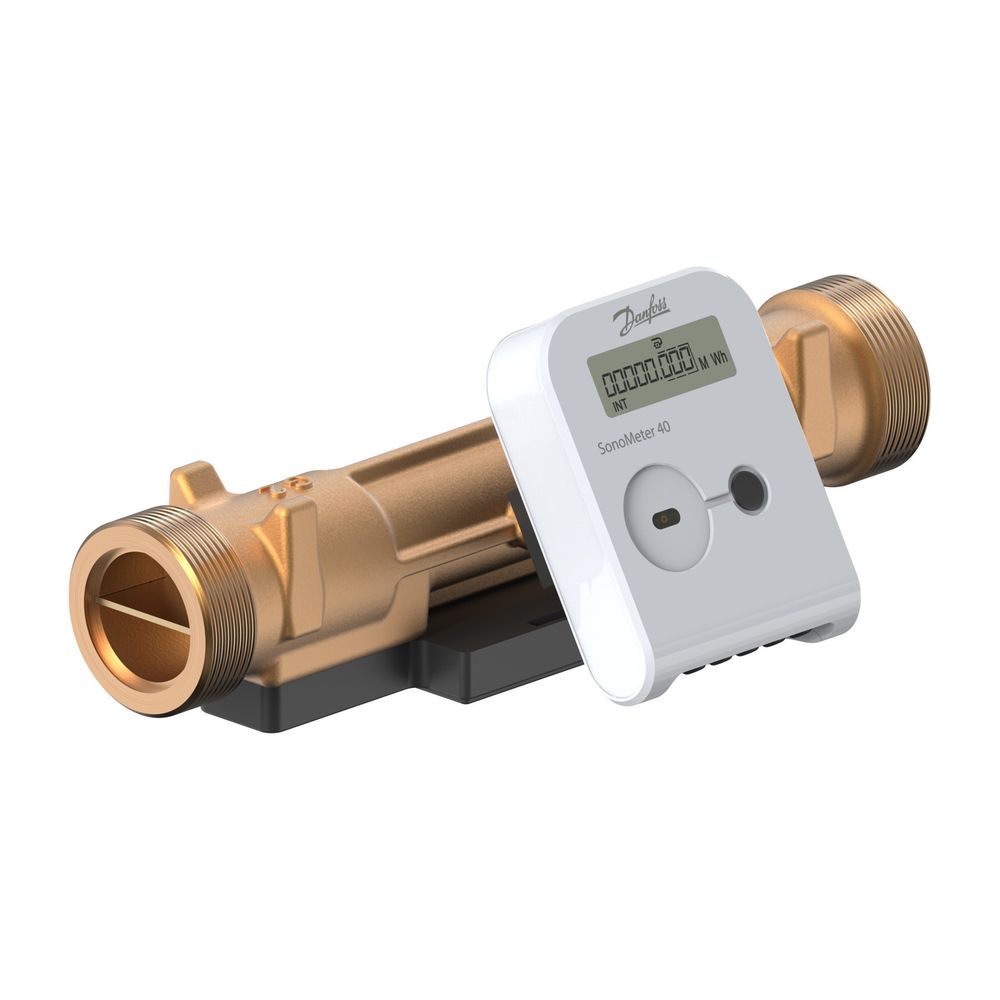

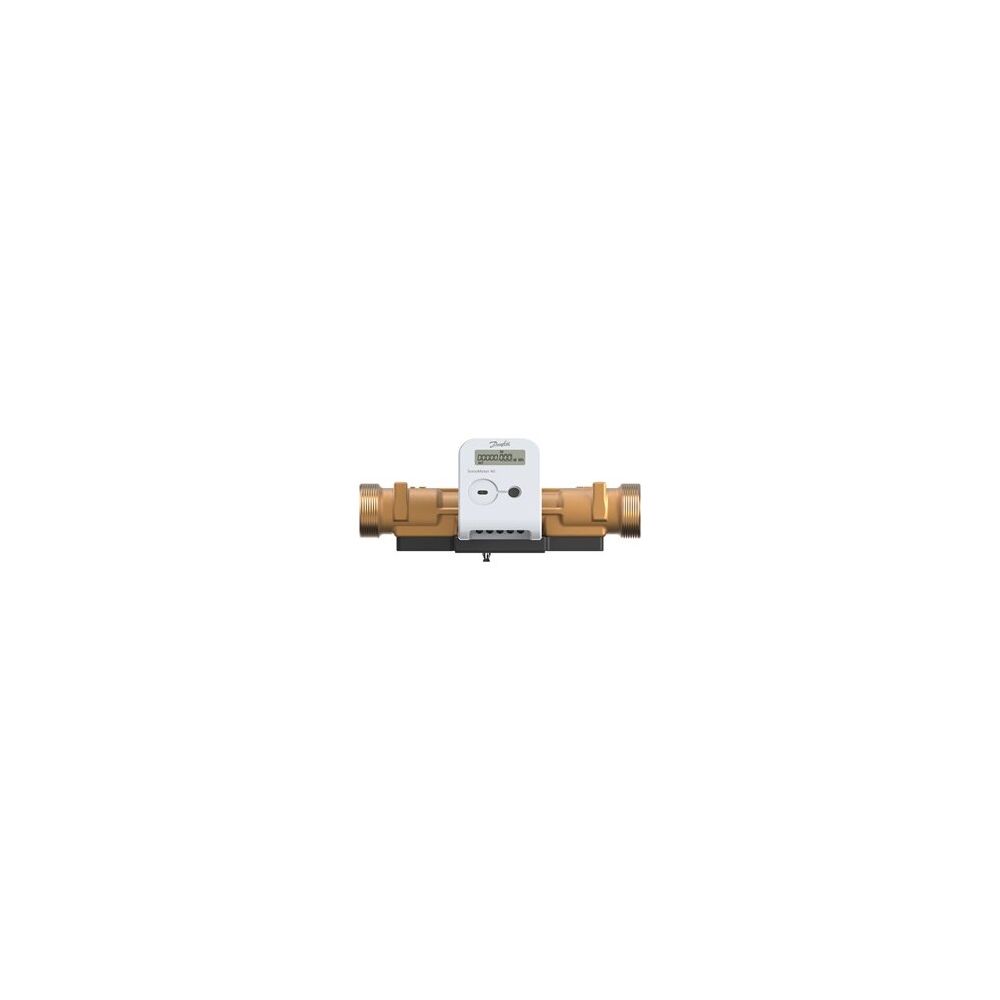

Danfoss Wärmezähler SonoMeter 40 QP10 DN 40 RL PN 25 230V Mbus Pu IP65 MWh
Der Danfoss Wärmezähler SonoMeter 40 QP10 DN 40 RL PN 25 230V Mbus Pu IP65 MWh ist ein kompakter Ultraschall-Energiezähler, der für die präzise Messung des Energieverbrauchs in Heiz- und Kühlanwendungen konzipiert wurde. Dieses Modell mit einem Nennvolumenstrom von 10 m³/h und einem Nenndurchmesser von DN 40 ist für die Installation in der Rücklaufleitung vorgesehen und ermöglicht eine effiziente Fernablesung. Die Stromversorgung erfolgt über 230V AC.
Wie funktioniert der SonoMeter 40?
Der Danfoss SonoMeter 40 nutzt die Ultraschalltechnologie für eine genaue und zuverlässige Energieverbrauchsmessung. Er besteht aus einem Ultraschall-Durchflusssensor, zwei Pt500 Temperaturfühlern und einem Rechenwerk. Das Rechenwerk integriert die Kreisläufe für Temperaturmessung, Durchfluss- und Energieberechnung, um eine umfassende Datenerfassung sicherzustellen.
Welche Kommunikationsmöglichkeiten bietet der Wärmezähler?
Für die Zähler-Fernablesung ist der Danfoss SonoMeter 40 mit einer Dreifachkommunikation ausgestattet. Er verfügt über integrierte M-Bus- und wMBus-Schnittstellen sowie einen zusätzlichen Steckplatz für ein optionales Kommunikationsmodul. Dies ermöglicht eine flexible Integration in bestehende Automatisierungssysteme und eine effiziente Datenübertragung über verschiedene Protokolle wie M-Bus, drahtloses OMS 868 MHz, RS-485 Modbus, BACnet, LoRa-WAN, Impulsausgang oder optische Schnittstelle.
Für welche Betriebsbedingungen ist der SonoMeter 40 ausgelegt?
Der Wärmezähler ist für eine maximale Mediumtemperatur von 130 °C im Dauerbetrieb ausgelegt. Der Volumensensor arbeitet in einem Temperaturbereich von 5 bis 130 °C. Der Nenndruck beträgt PN 25 bar. Das Rechenwerk ist nach Schutzart IP65 geschützt, während der Durchflusssensor die Schutzart IP68 aufweist. Die Umgebungstemperatur für den Betrieb liegt zwischen 5 und 55 °C. Die MID-Zulassung bestätigt die Eignung für die eichpflichtige Abrechnung mit einem Dynamikbereich von 1:100 in Klasse 2, optional auch 1:250.
Wie erfolgt die Installation des Wärmezählers?
Der SonoMeter 40 ist für die Installation in der Rücklaufleitung vorgesehen und kann sowohl senkrecht als auch waagerecht montiert werden. Das Gehäuse ist mit Außengewindeanschlüssen (G2) ausgestattet. Für den Nenndurchmesser DN 40 sind keine Beruhigungsstrecken vor oder nach dem Durchflusssensor erforderlich, was die Installation vereinfacht. Bei größeren Durchmessern von DN 65 bis DN 100 sind Beruhigungsstrecken von 5 × DN am Eintritt und 3 × DN am Austritt notwendig.
Technische Daten
- Nennvolumenstrom (qp): 10 m³/h
- Nenndurchmesser: DN 40
- Nenndruck: PN 25 bar
- Max. Mediumtemperatur (Dauerbetrieb): 130 °C
- Temperaturbereich Volumensensor: 5–130 °C
- Schutzart Rechenwerk: IP65
- Schutzart Durchflusssensor: IP68
- Dynamikbereich (qi:qp): 1:100 (Klasse 2)
- Stromversorgung: 230V AC
- Anschlussart: Außengewinde G2
- Temperaturfühler: Pt500, direkttauchend, Durchmesser 5.2mm, 3m Kabel
Der Danfoss Wärmezähler SonoMeter 40 bietet eine präzise und zuverlässige Lösung zur Erfassung von Energieverbrauchsdaten. Mit einem Nennvolumenstrom von 10 m³/h, einem Nenndurchmesser von DN 40 und einer maximalen Mediumtemperatur von 130 °C ist er eine effiziente Wahl für Heiz- und Kühlanwendungen. Die robuste Bauweise mit Schutzart IP65 für das Rechenwerk und IP68 für den Durchflusssensor sowie die flexible Kommunikationsfähigkeit über M-Bus unterstreichen die Anwenderfreundlichkeit dieses Ultraschall-Energiezählers.
Lieferumfang
- 1x Danfoss Wärmezähler SonoMeter 40
- 2x Pt500 Temperaturfühler (direkttauchend, 3m Kabel)
Technische Daten
| Hersteller-Warengruppe | Wärmemengenzähler |
| Hersteller-Produktgruppe | Danfoss Wärme |
| Hersteller-Artikelnummer | 187F2082 |
| Hersteller | Danfoss |
| Anschluss | Außengewinde |
| Artikelnummer | DANFOSS-187F2082 |
| EAN-13 | 5702424606121 |
| Gewicht | 4,24 kg |
| Max Mediumtemperatur (Dauerbetrieb) | 130 |
| Nenndurchmesser | DN 40 |
| Schutzart (IP) | IP65 |
| Umgebungstemperatur | 5 - 55 |
| WEEE-Nr. | 66490570 |
