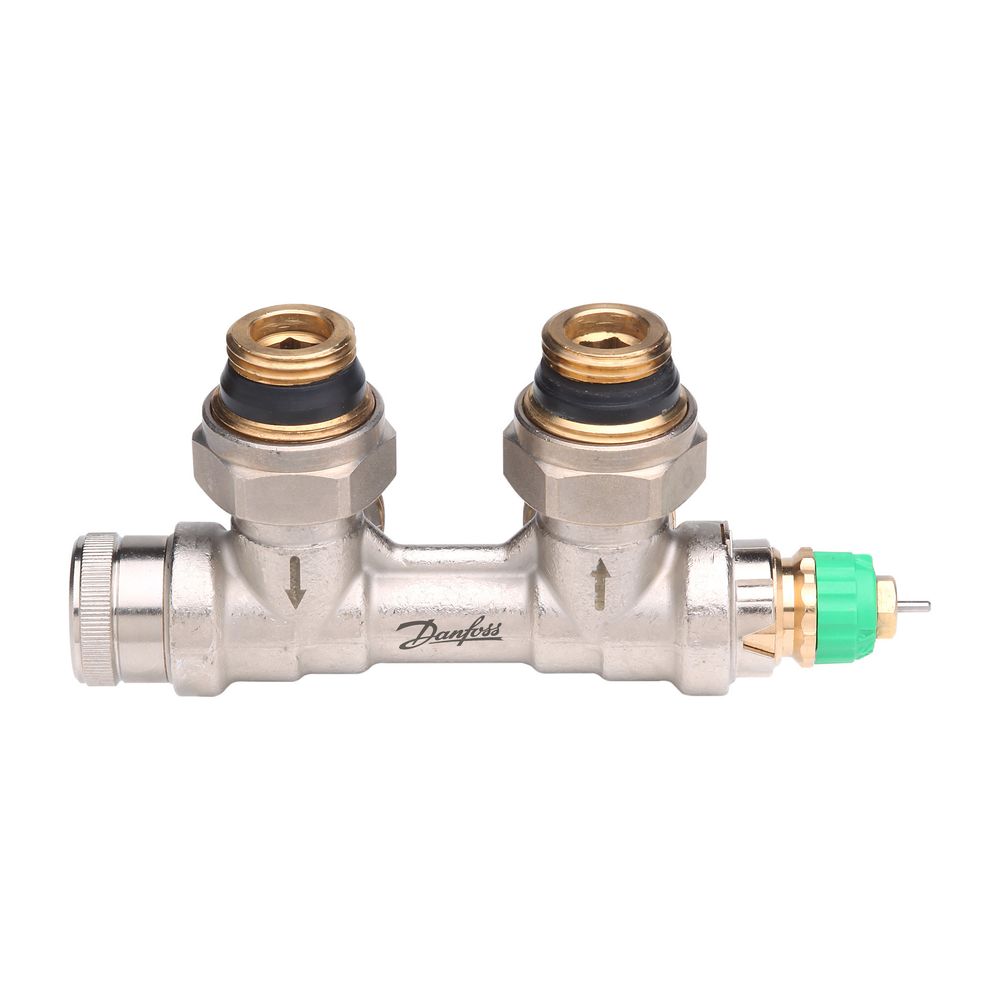

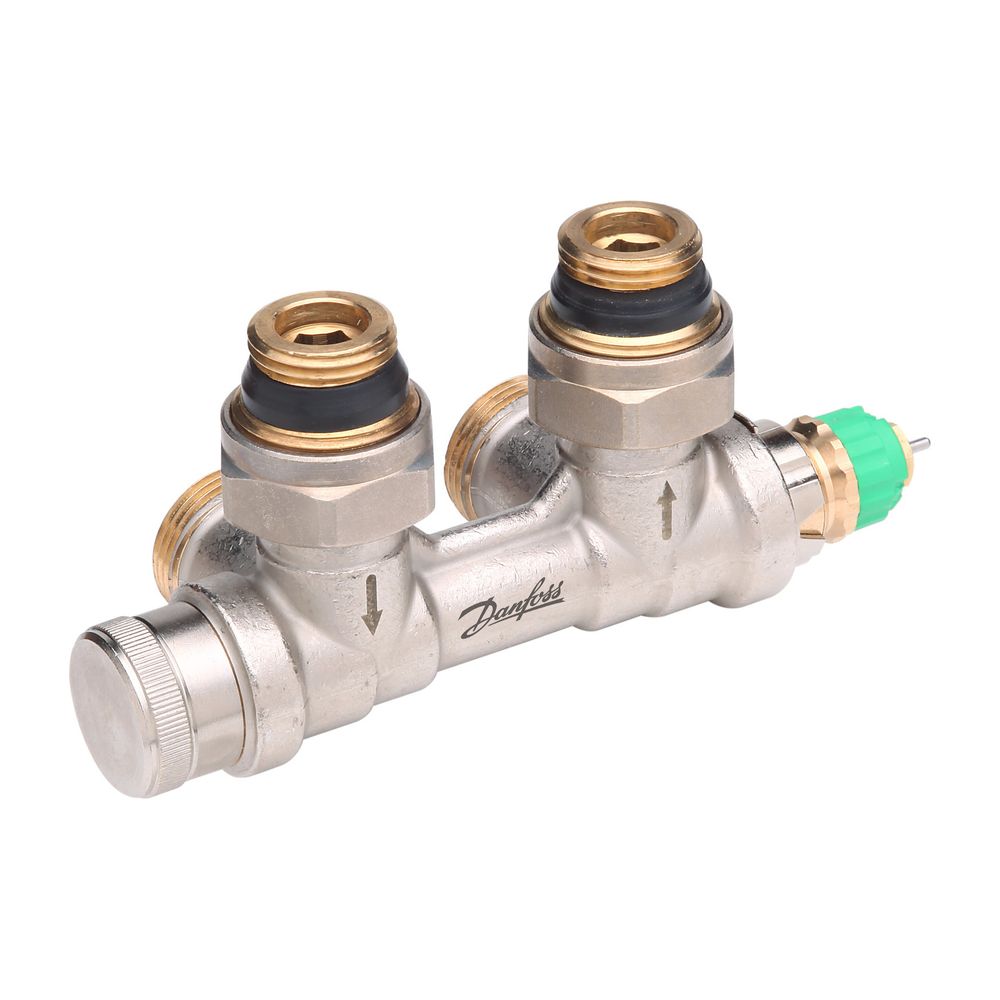

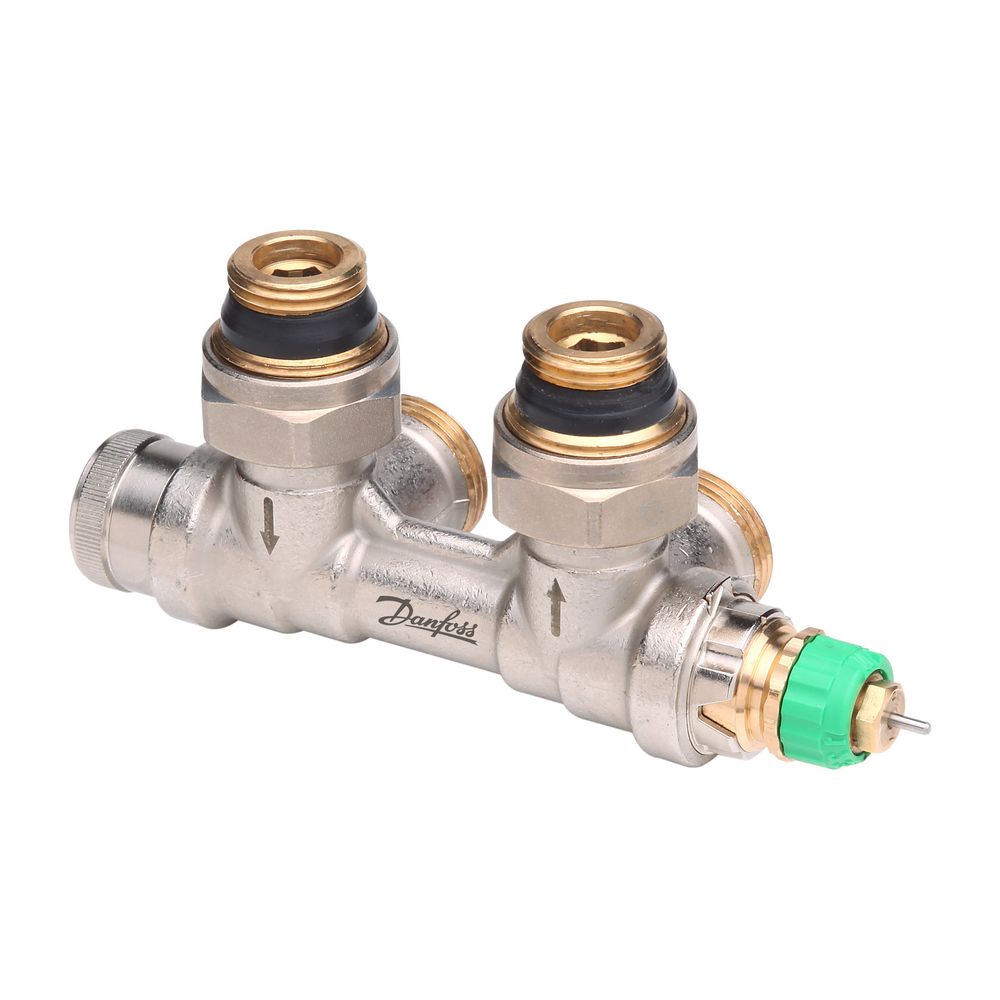

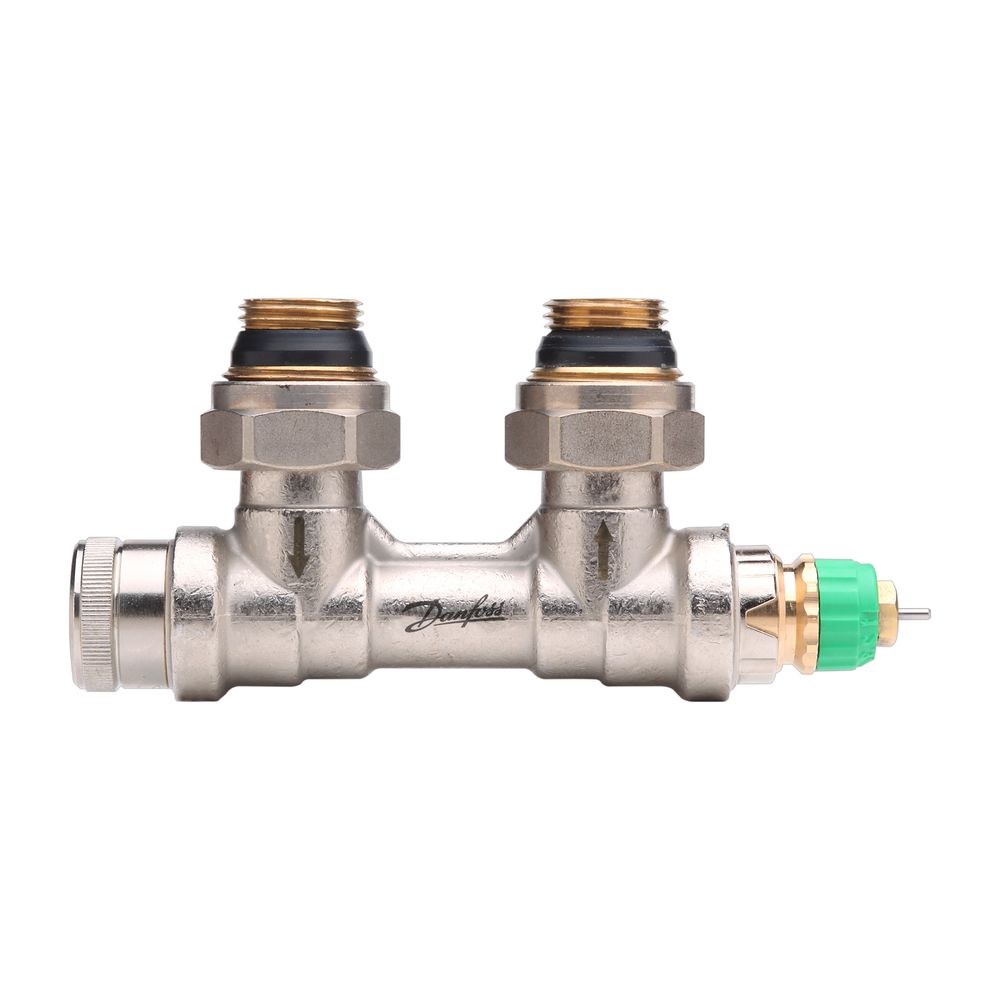

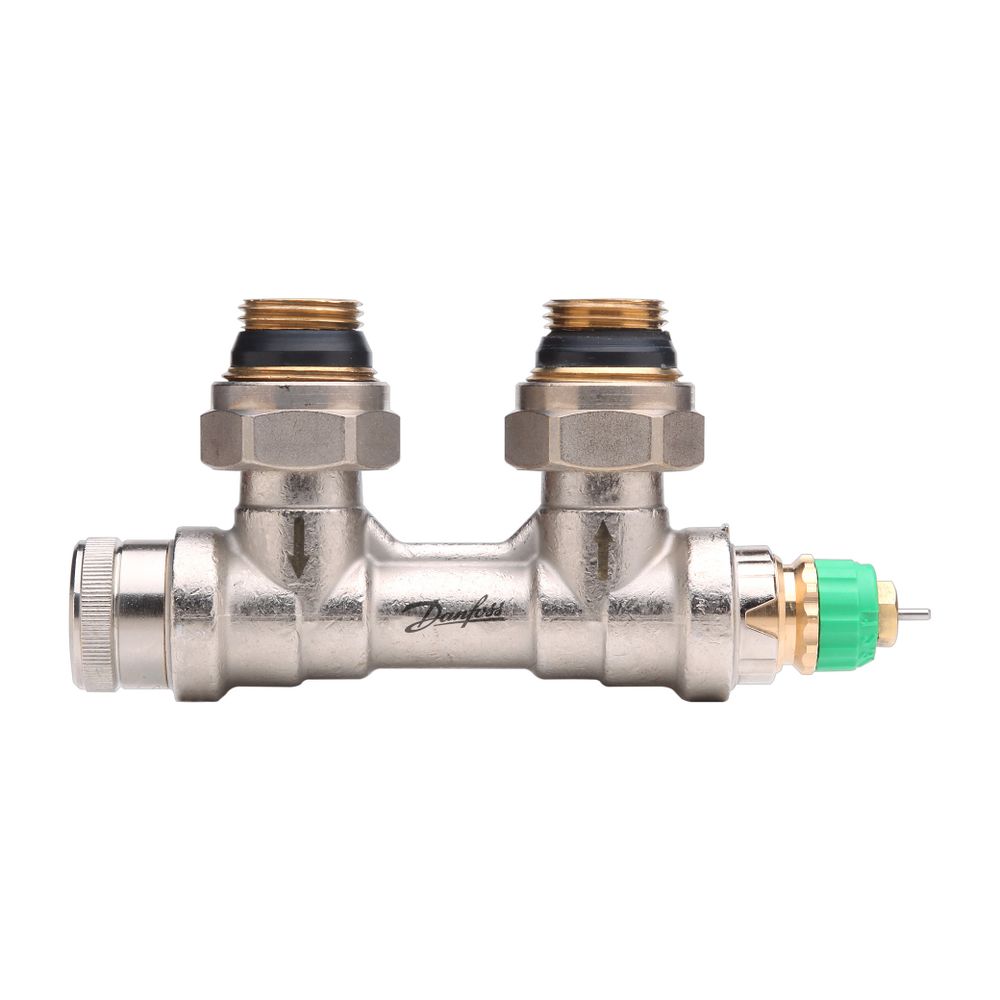

Danfoss dyn, VHS-DV Fühler rechts Eckausführung, Ventileinsatz im Vorlauf für Heizkörper mit 1/2"

Der Danfoss VHS-DV ist eine druckunabhängige Universalanschlussarmatur für moderne Heizkörper. Sie ist speziell für Zweirohr-Heizungssysteme konzipiert und eignet sich ideal für Heizkörper mit untenliegendem Anschluss oder einem Achsabstand von 50 mm zwischen Vor- und Rücklauf. Dieses Ventil in Eckausführung mit Fühleranordnung rechts und Ventileinsatz im Vorlauf ermöglicht eine präzise und konstante Regelung des Volumenstroms.

Welche Vorteile bietet die druckunabhängige Regelung?

Die dynamischen VHS-DV-Ventile sind mit einer Durchflussregelvorrichtung zur Voreinstellung des maximalen Volumenstroms ausgestattet. Der Einstellbereich liegt zwischen 10 und 135 l/h. Ein integrierter Differenzdruckregler stabilisiert den Differenzdruck auf einem Wert von 0,1 bar, wodurch der Volumenstrom konstant gehalten wird. Dies trägt zu einer effizienten Wärmeabgabe bei und ermöglicht eine schnelle und effiziente Inbetriebnahme sowie Pumpenoptimierung mittels des Danfoss DeltaP-Messgeräts.

Für welche Heizkörpertypen ist das VHS-DV geeignet?

Die Anschlussarmatur ist für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf konzipiert. Das Regelventil lässt sich mit Danfoss Standardthermostaten kombinieren, die über einen Danfoss RA-Anschluss verfügen. Die Bauform ist eine Eckausführung mit Fühleranordnung rechts und Ventileinsatz im Vorlauf.

Wie ist die Konstruktion und Wartung des Ventils gestaltet?

Das VHS-DV-Ventilgehäuse besteht aus Messing und ist in matt vernickelter Ausführung lieferbar. Der Druckstift in der Stopfbuchse ist aus Chromstahl und sitzt in einem geschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ausgewechselt werden, was die Wartung vereinfacht. Eine grüne Bauschutzkappe wird mitgeliefert, die zur manuellen Regulierung während der Bauphase dient. Diese darf nicht als manuelle Absperrvorrichtung verwendet werden.

Welche Anforderungen bestehen an das Heizungswasser?

Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Gemische mit Mineralöl sollten vermieden werden, um die Langlebigkeit und Funktion des Systems zu sichern.

Technische Daten

• Achsabstand: 50 + 1,5 mm
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Min. Differenzdruck: 0,1 bar
• Max. Vorlauftemperatur: 95 °C
• Anschluss Anlage: G 3/4 A
• Anschluss Heizkörper: R 1/2
• Bauform: Eck
• Fühleranordnung: rechts
• Einstellbereich: 10 bis 135 l/h
• Oberfläche: matt vernickelt

Die Danfoss VHS-DV Universalanschlussarmatur bietet eine zuverlässige und effiziente Lösung für die Heizungsregelung. Mit ihrem druckunabhängigen Design, dem präzisen Einstellbereich von 10 bis 135 l/h und der robusten Messingkonstruktion in matt vernickelter Ausführung stellt sie eine konstante und stabile Wärmeabgabe in Zweirohr-Heizungssystemen sicher. Die einfache Installation und Wartung unterstreichen die Funktionalität dieses Ventils.

Lieferumfang

• 1x Danfoss VHS-DV Universalanschlussarmatur
• 1x Bauschutzkappe (grün)
• 1x Selbstdichtendes Anschlussstück Verschraubung aus Messing
