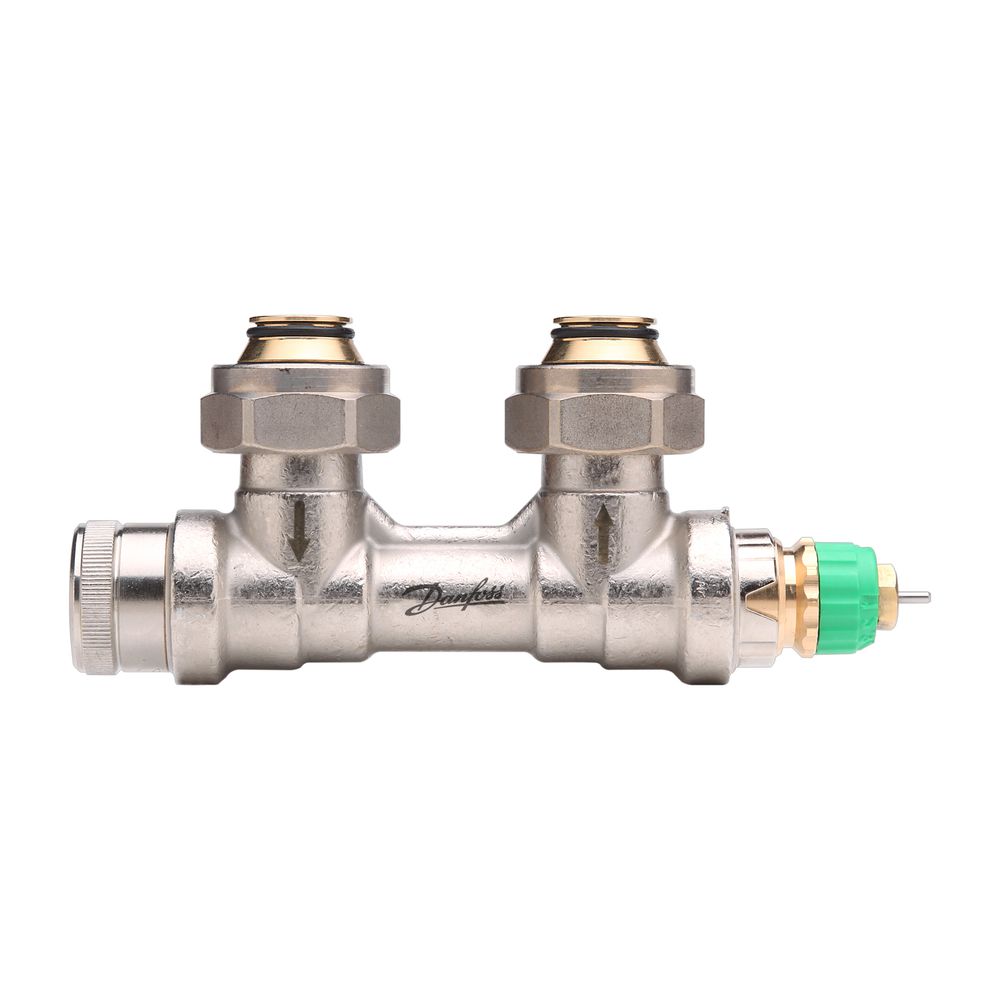

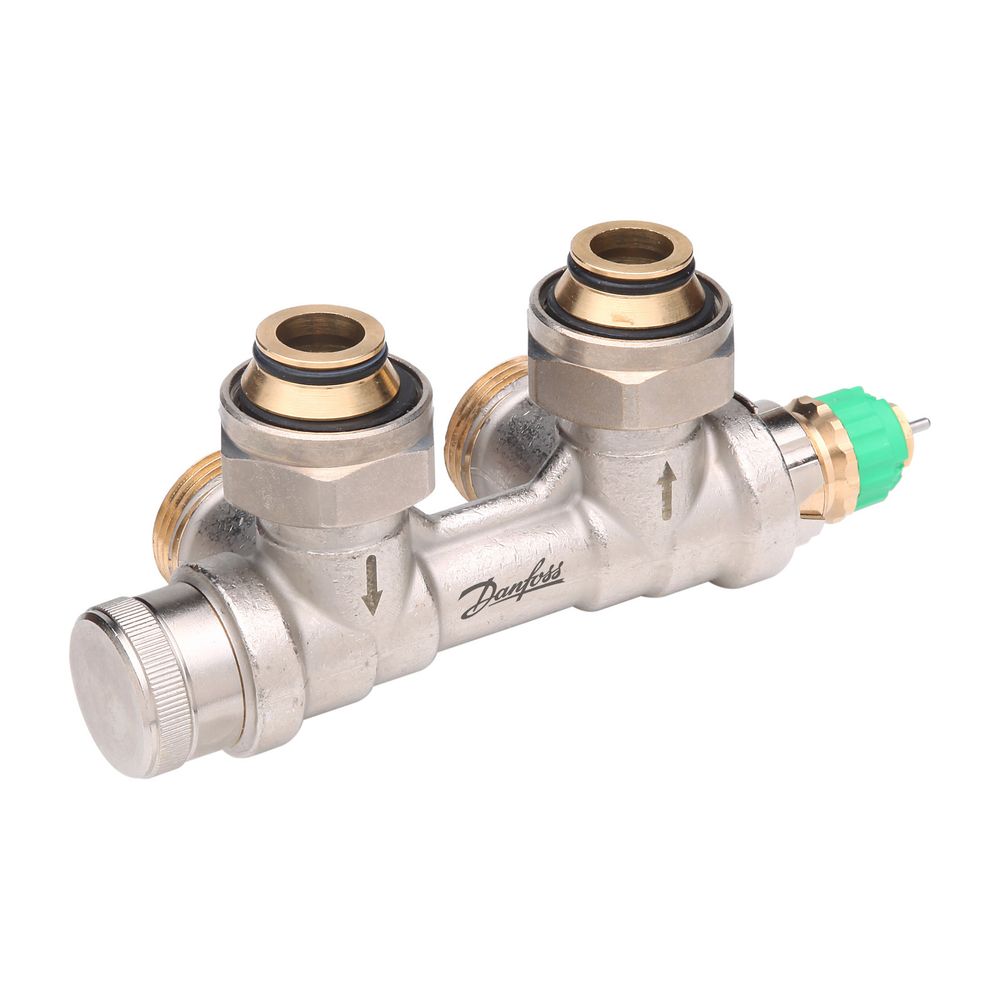

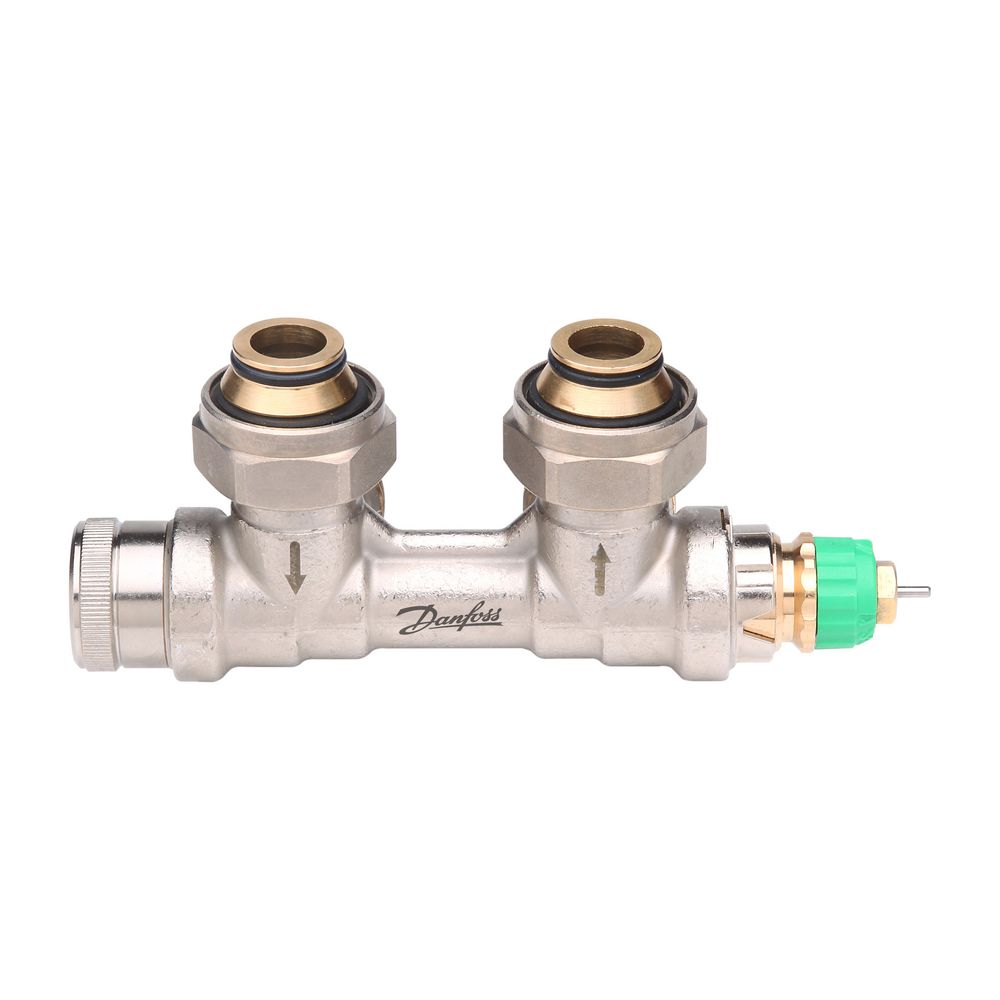

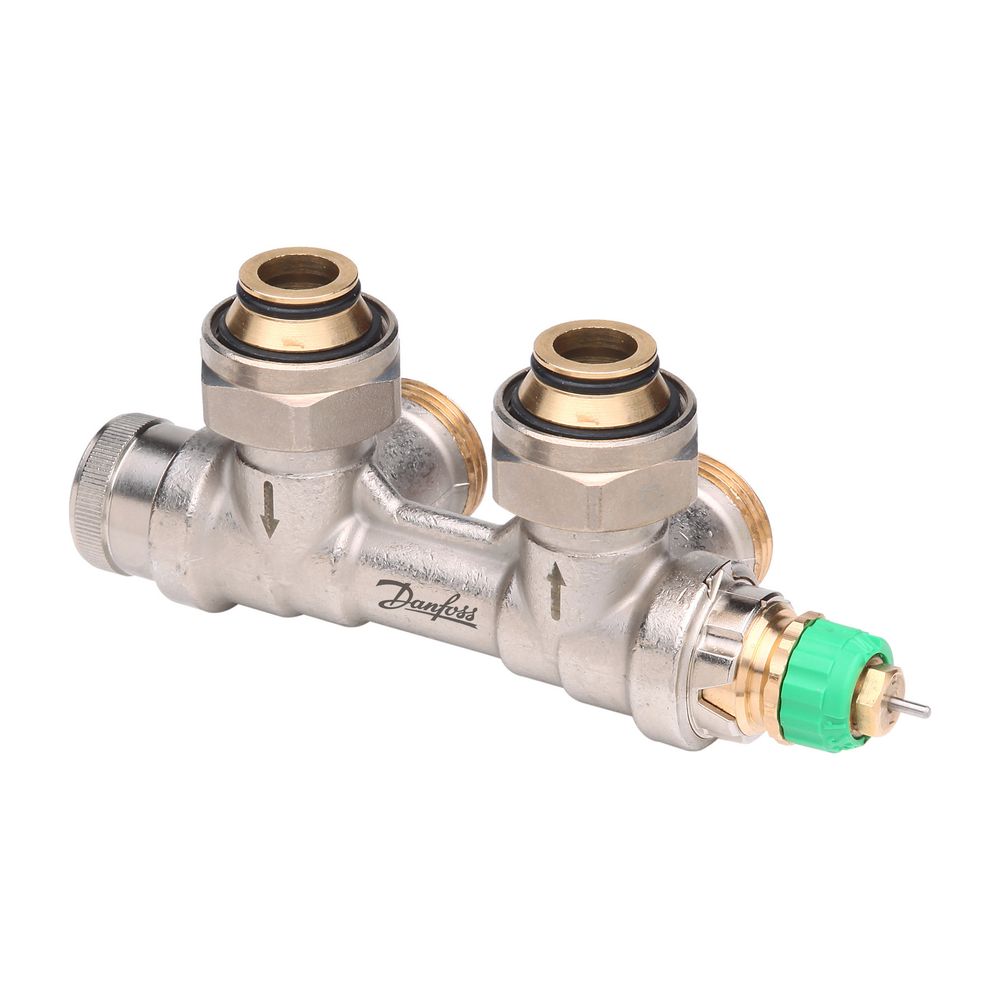

Danfoss dyn, VHS-DV Fühler rechts Eckausführung, Ventileinsatz im Vorlauf für Heizkörper mit 3/4"

Der Danfoss dyn VHS-DV ist eine druckunabhängige Universalanschlussarmatur in Eckausführung mit Fühler rechts. Der Ventileinsatz im Vorlauf ist für Heizkörper mit einem Anschlussgewinde von 3/4 Zoll konzipiert. Diese dynamische Armatur eignet sich ideal für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Achsabstand von 50 mm zwischen Vor- und Rücklauf. Sie ist kompatibel mit den Standardthermostaten von Danfoss und ermöglicht eine schnelle und einfache Installation in Zweirohr-Heizungssystemen.

Wie funktioniert die Druckunabhängigkeit und Volumenstromregelung?

Das VHS-DV ist mit einem integrierten Membran-Differenzdruckregler ausgestattet, der den Differenzdruck auf 0,1 bar stabilisiert. Dadurch wird der Volumenstrom konstant gehalten, was eine effiziente und gleichmäßige Wärmeverteilung sicherstellt. Zusätzlich verfügt das Ventil über eine Durchflussregelvorrichtung zur Voreinstellung des maximalen Volumenstroms, der im Bereich von 10 bis 135 Litern pro Stunde liegt. Die Inbetriebnahme und Pumpenoptimierung können mit einem Danfoss DeltaP-Messgerät effizient durchgeführt werden.

Welche Materialien und Oberflächen sind verfügbar?

Das Ventilgehäuse besteht aus robustem Messing und ist in matt vernickelter Ausführung erhältlich, was eine hohe Korrosionsbeständigkeit und Langlebigkeit sicherstellt. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden, was Wartungsarbeiten erleichtert.

Welche Anschluss- und Bauformen bietet das VHS-DV?

Das Ventil ist als Eckausführung mit rechts angeordnetem Fühler konzipiert. Sowohl der Anschluss an die Anlage als auch der Anschluss an den Heizkörper erfolgen mit einem Gewinde G 3/4 A. Der Achsabstand zwischen Vor- und Rücklauf beträgt 50 + 1,5 mm. Die Bauhöhe des Ventils beträgt 65.

Wie wird das Ventil während der Bauphase geschützt und eingestellt?

Das VHS-DV wird mit einer grünen Bauschutzkappe geliefert, die zur manuellen Regulierung während der Bauphase verwendet werden kann. Diese Schutzkappe ist jedoch nicht als Absperrvorrichtung geeignet. Für eine manuelle Absperrung sollte ein spezieller Handversteller verwendet werden. Zur Unterscheidung von anderen Ventilkörpern der Danfoss RA-Reihe sind die Schutzkappe und der Voreinstellring grün gekennzeichnet.

Was ist bei der Wasserqualität zu beachten?

Für einen langfristig störungsfreien Betrieb ist die Beachtung der Wasserqualität im Heizungssystem entscheidend. Die Zusammensetzung des Heizwassers muss der Richtlinie VDI 2035 entsprechen, um Steinbildung und Korrosion vorzubeugen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen des Herstellers strikt einzuhalten. Gemische mit Mineralöl sollten vermieden werden. Passende Kunststoffabdeckungen sind in Weiß (RAL 9016) oder Chrom erhältlich.

Technische Daten

• Achsabstand: 50 + 1,5 mm
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Minimaler Differenzdruck: 0,1 bar
• Maximale Vorlauftemperatur: 95 °C
• Anschluss Anlage: G 3/4 A
• Anschluss Heizkörper: G 3/4 A
• Fühleranordnung: rechts
• Einstellbereich: 10 bis 135 l/h
• Bauhöhe: 65

Die Danfoss VHS-DV Universalanschlussarmatur bietet eine zuverlässige und präzise Regelung des Heizwasservolumens in Zweirohr-Heizsystemen. Mit ihrer druckunabhängigen Funktion, der robusten Messingausführung und der einfachen Wartung ist sie eine effiziente Lösung für Heizkörper mit G 3/4 A Anschluss. Die Voreinstellung des Volumenstroms und der integrierte Differenzdruckregler sorgen für eine konstante und optimale Wärmeverteilung.

Lieferumfang

• 1x Danfoss VHS-DV Universalanschlussarmatur
• 1x Bauschutzkappe
• 1x Selbstdichtendes Anschlussstück Verschraubung aus Messing
