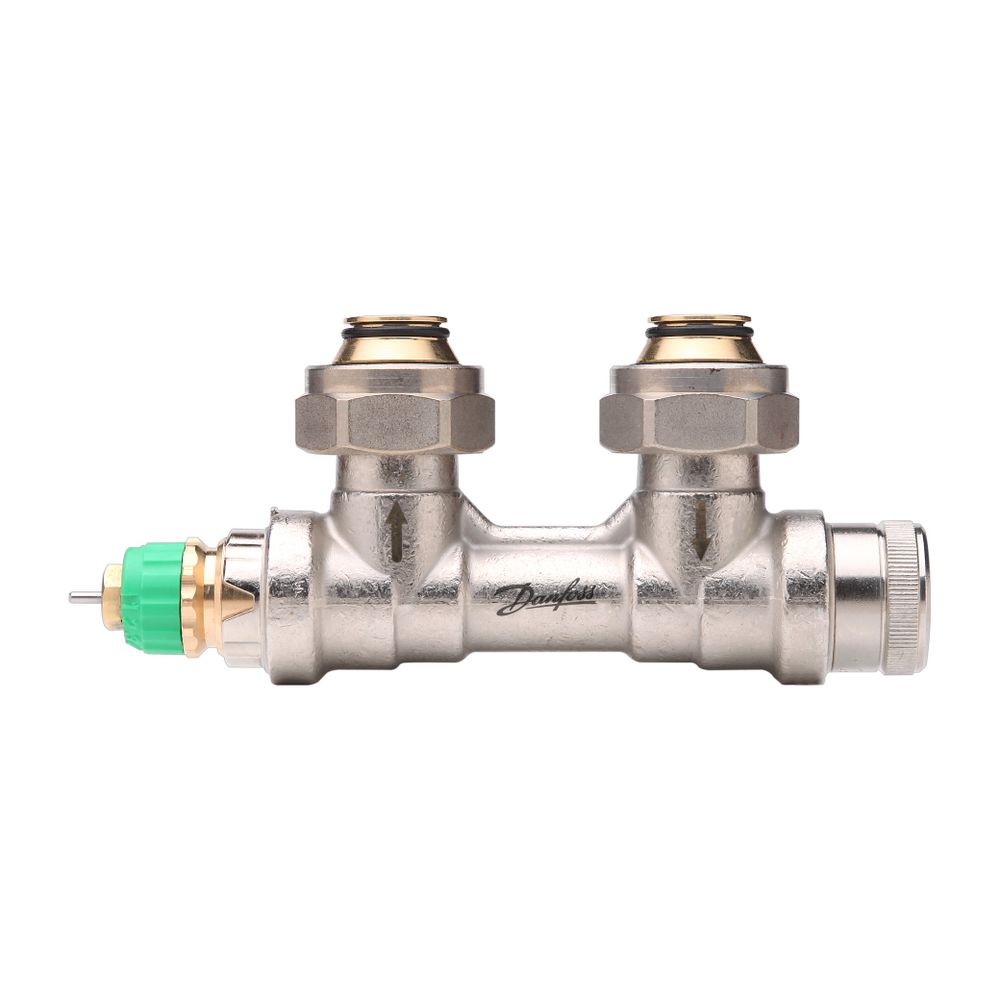

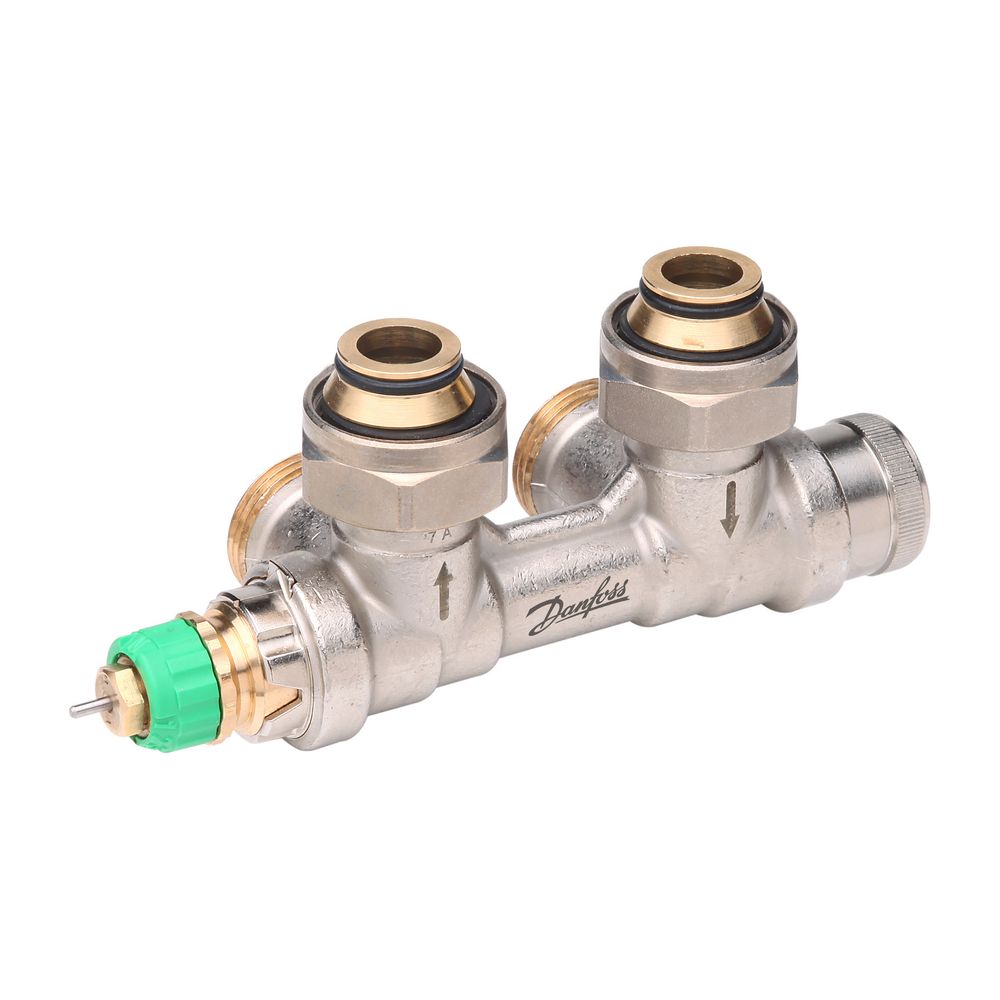

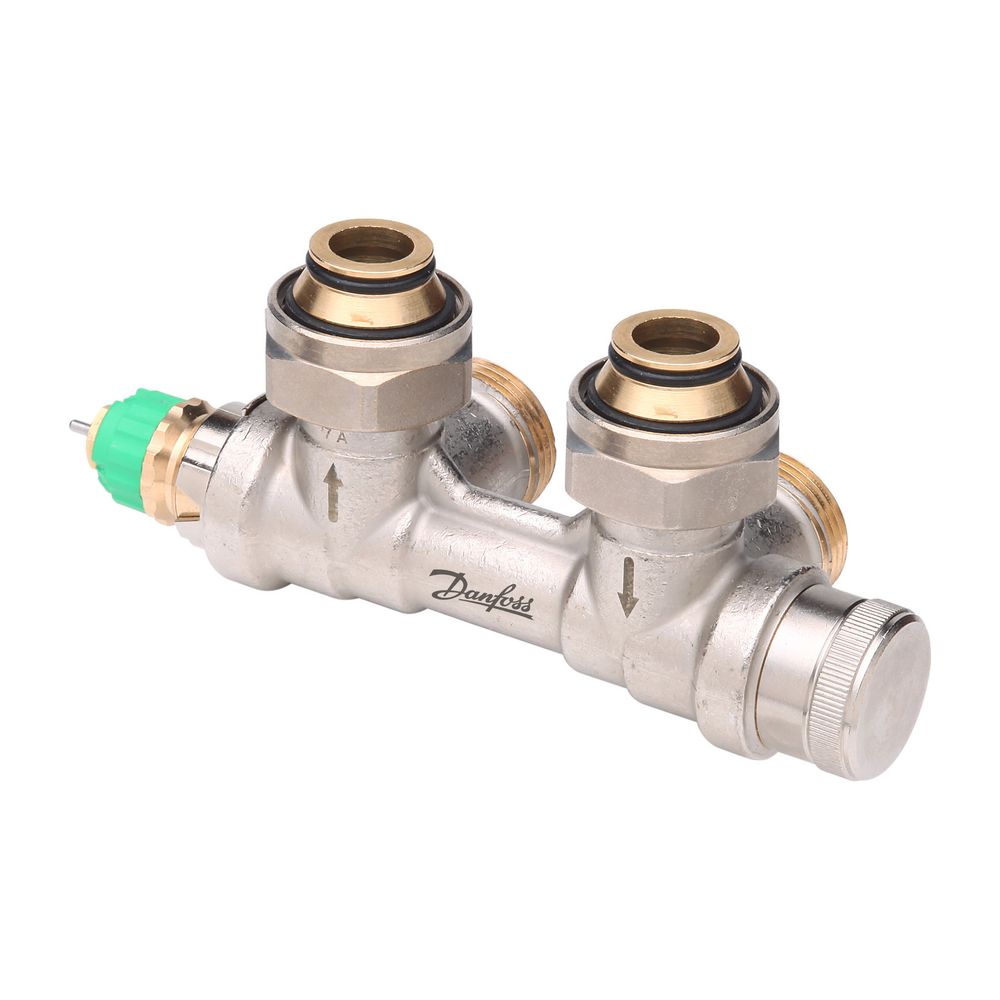

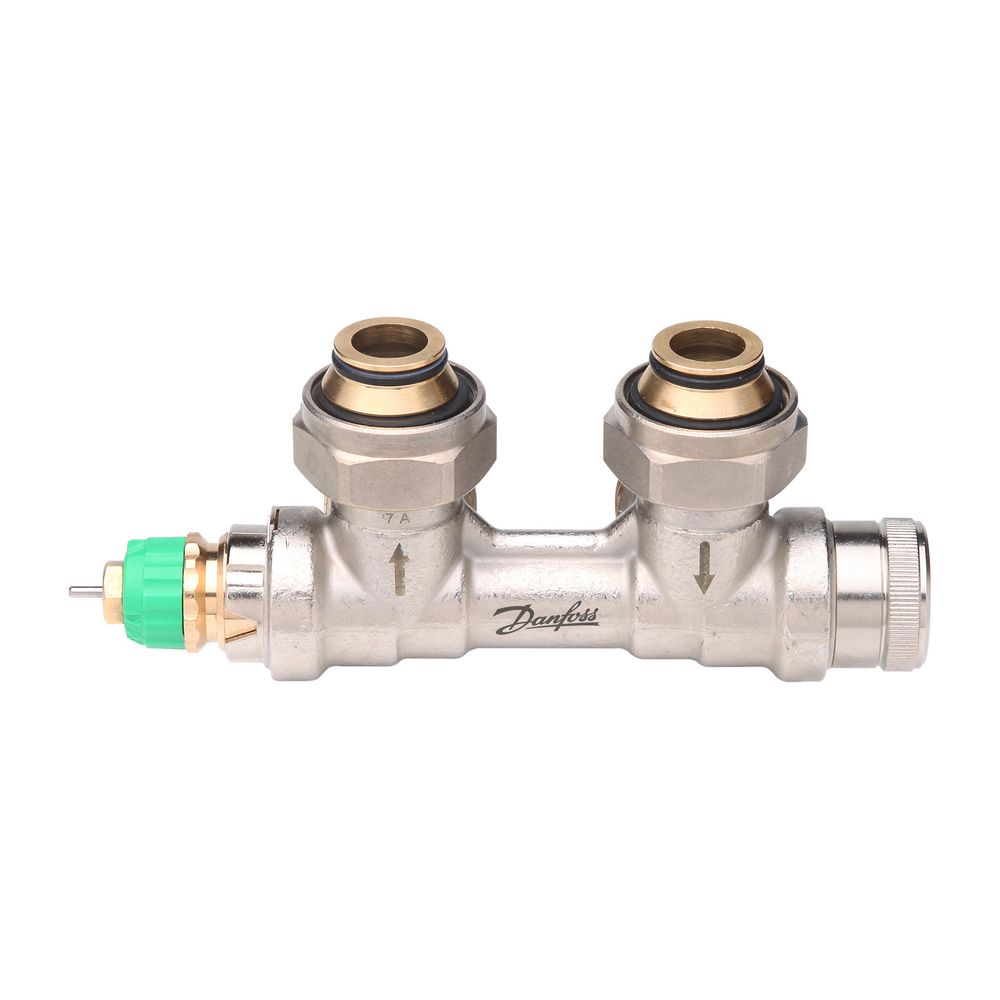

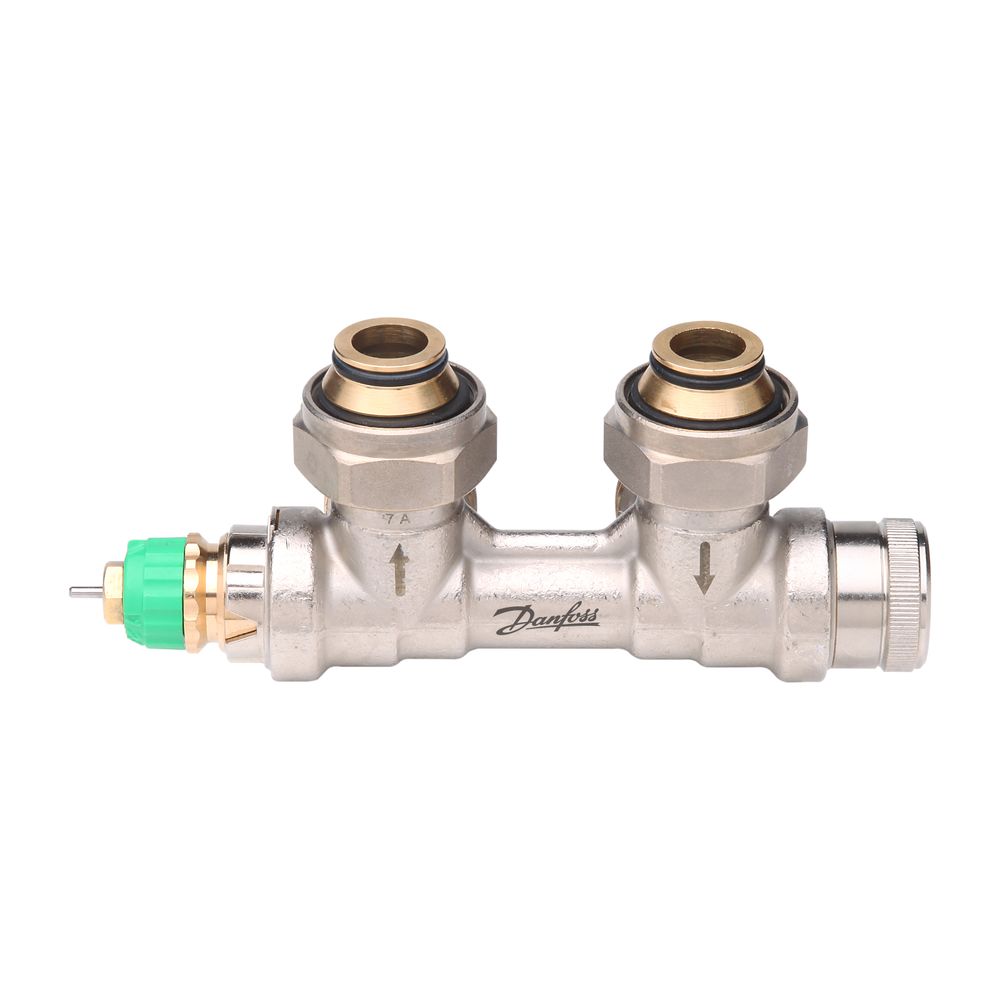

Danfoss dyn, VHS-DV Fühler links Eckausführung, Ventileinsatz im Vorlauf für Heizkörper mit 3/4"

Der Danfoss dyn VHS-DV ist eine druckunabhängige Universalanschlussarmatur mit links angeordnetem Fühler und Eckbauform, speziell für Heizkörper mit 3/4" Anschluss. Dieses Ventil im Vorlauf eignet sich für moderne Heizkörper mit untenliegendem Anschluss sowie Universal- und Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf. Es ist kompatibel mit den Standardthermostaten von Danfoss und ermöglicht eine einfache und schnelle Installation.

Wie funktioniert die Druckunabhängigkeit des VHS-DV?

Das VHS-DV ist mit einem integrierten Membran-Differenzdruckregler ausgestattet, der den Differenzdruck auf 0,1 bar stabilisiert. Dadurch wird der Volumenstrom konstant gehalten, unabhängig von Druckschwankungen im Heizsystem. Dies sorgt für eine effiziente und gleichmäßige Wärmeverteilung am Heizkörper.

Welche Einstellmöglichkeiten bietet das Ventil?

Das Ventil verfügt über eine Durchflussregelvorrichtung zur Voreinstellung des maximalen Volumenstroms, die einen Einstellbereich von 10 bis 135 Litern pro Stunde abdeckt. Die Voreinstellung erleichtert die hydraulische Abgleichung und optimiert den Betrieb der Heizungsanlage.

Welche Materialien und Oberflächen sind verbaut?

Das Ventilgehäuse besteht aus Messing und ist matt vernickelt ausgeführt, was eine hohe Korrosionsbeständigkeit sicherstellt. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring. Die Stopfbuchse kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden.

Wie ist die Montage und Bedienung gestaltet?

Das VHS-DV ist für Zweirohr-Heizungssysteme ausgelegt und besitzt selbstdichtende Anschlussstücke mit G 3/4 A Gewinde für Anlage und Heizkörper. Die Verschraubung aus Messing ist für Klemmverbindungen vorbereitet, absperrbar und je nach Ausführung entleerbar. Eine grüne Bauschutzkappe dient zur manuellen Regulierung während der Bauphase, darf jedoch nicht als Absperrvorrichtung verwendet werden. Für die manuelle Absperrung ist ein spezieller Handversteller separat erhältlich.

Welche Hinweise sind bei der Wasserqualität zu beachten?

Um Steinbildung und Korrosion zu vermeiden, sollte die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Bei Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen der Hersteller genau zu beachten. Gemische mit Mineralöl sind zu vermeiden.

Welche optischen Varianten sind verfügbar?

Passende Kunststoffabdeckungen sind in Weiß (RAL 9016) oder Chrom erhältlich, um das Ventil optisch an die Umgebung anzupassen.

Technische Daten

• Achsabstand: 50 + 1,5 mm
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Minimaler Differenzdruck: 0,1 bar
• Maximale Vorlauftemperatur: 95 °C
• Anschluss Anlage: G 3/4 A
• Anschluss Heizkörper: G 3/4 A
• Bauform: Eck
• Fühleranordnung: links
• Einstellbereich Volumenstrom: 10 bis 135 l/h

Der Danfoss dyn VHS-DV Ventileinsatz mit links angeordnetem Fühler und Eckbauform bietet eine zuverlässige druckunabhängige Regelung für Heizkörper mit 3/4" Anschluss. Mit einem integrierten Differenzdruckregler und einem einstellbaren Volumenstrom von 10 bis 135 l/h unterstützt das Ventil eine konstante und effiziente Wärmeverteilung bei einem maximalen Betriebsdruck von 10 bar und einer Vorlauftemperatur bis 95 °C.
