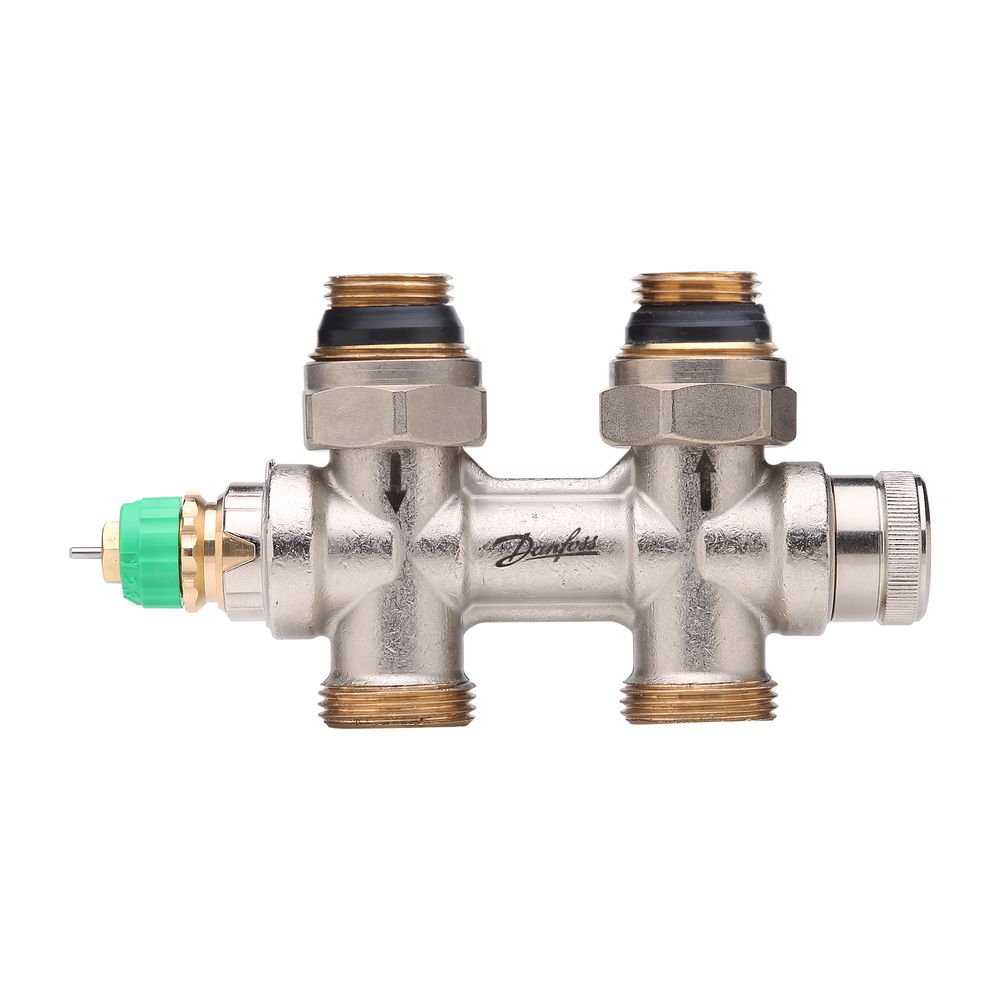

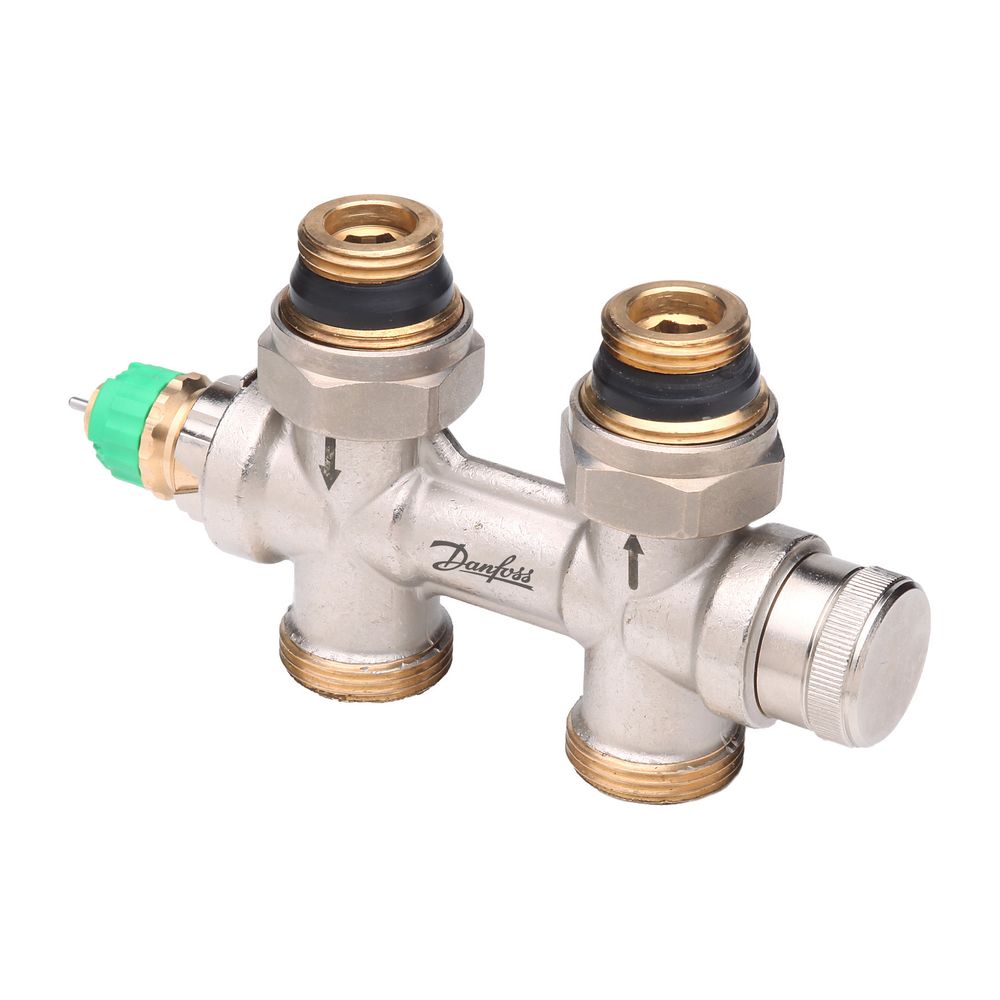

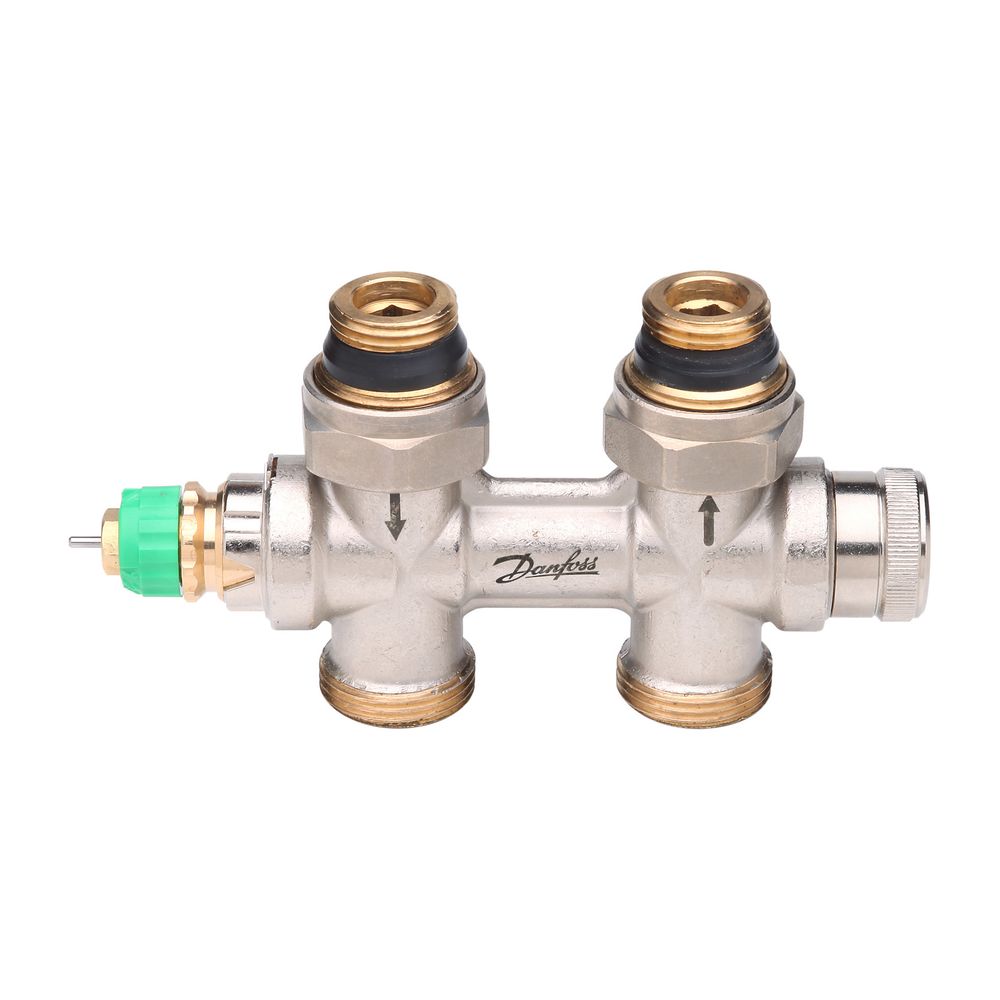

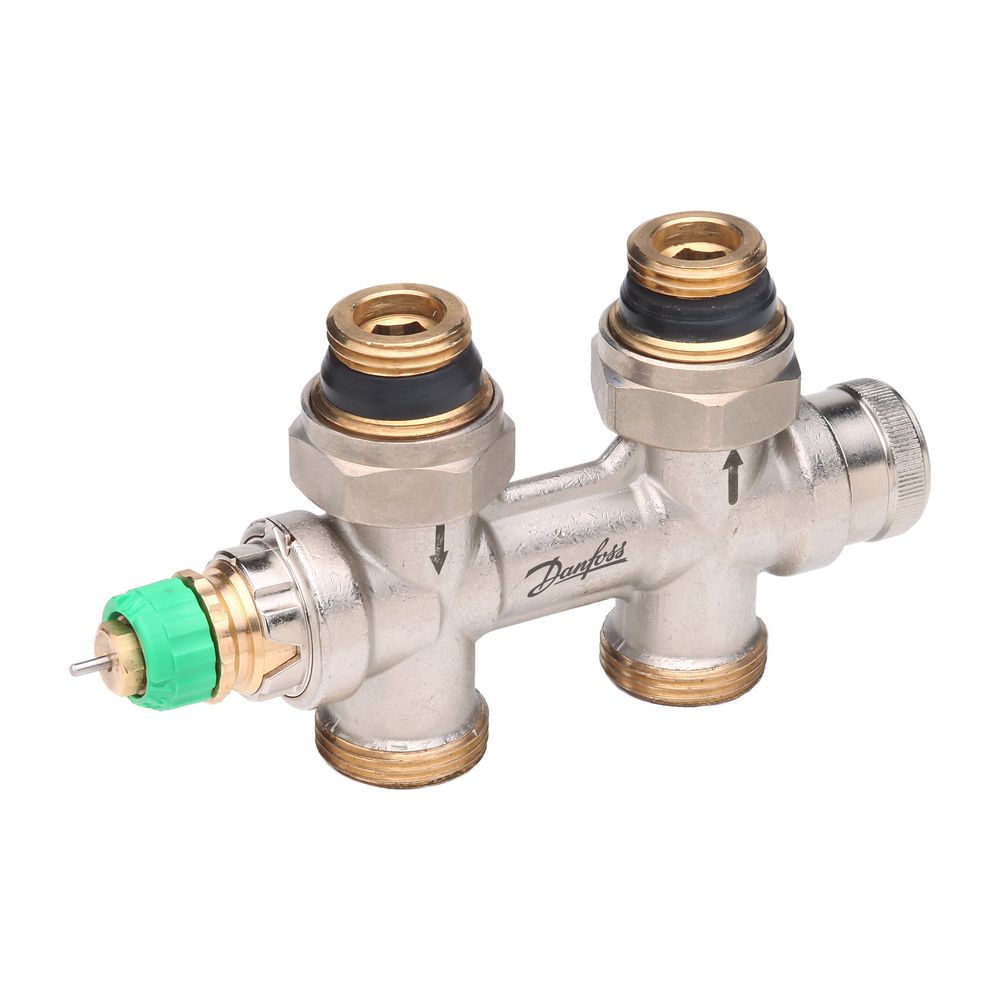

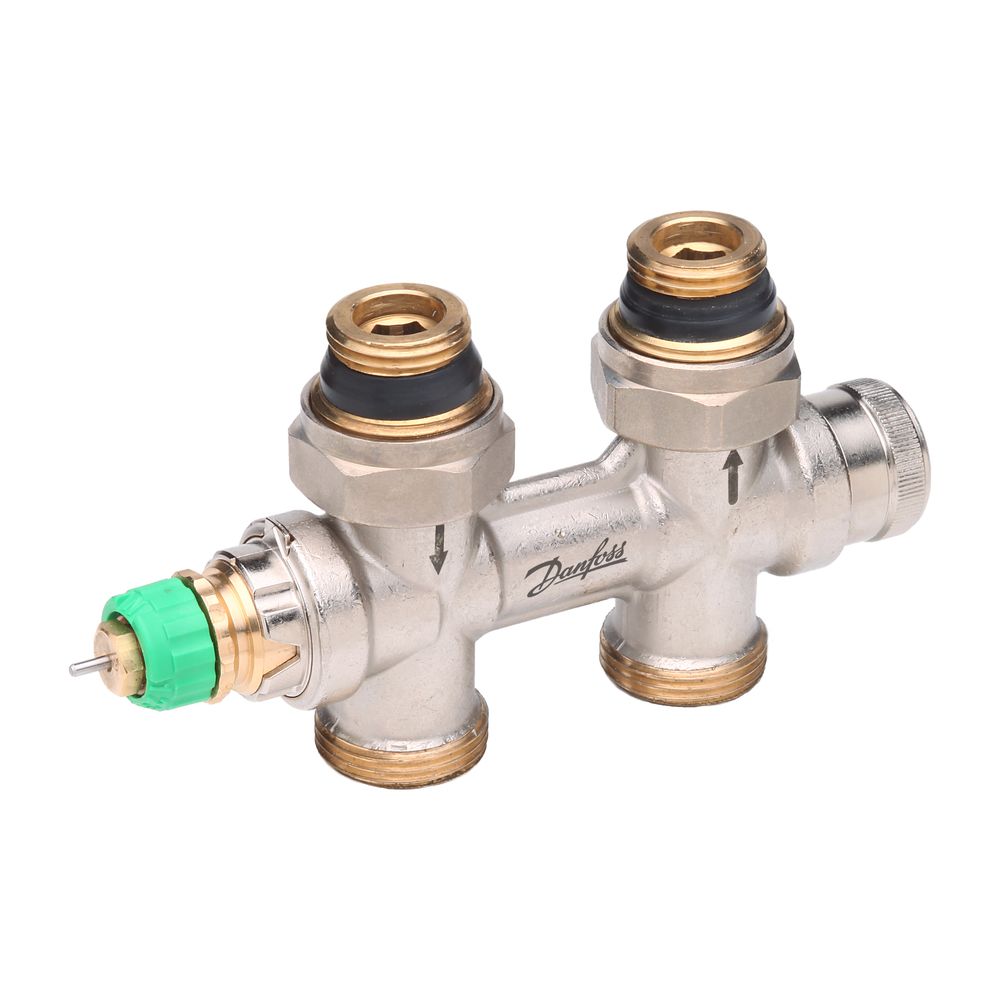

Danfoss dyn, VHS-DV Fühler rechts oder links Durchgangsausführung, Ventileinsatz im Rücklauf für Heizkörper mit 1/2"

Die Danfoss dyn. VHS-DV Fühler rechts oder links Durchgangsausführung ist eine druckunabhängige Universalanschlussarmatur für Heizkörper mit einem 1/2" Ventileinsatz im Rücklauf. Diese Armatur der Danfoss VHS-Ventile Serie eignet sich ideal für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Anschlussabstand von 50 + 1,5 mm zwischen Vor- und Rücklauf in Zweirohr-Heizungssystemen. Sie ermöglicht eine präzise Volumenstromregelung und eine effiziente Pumpenoptimierung.

Wofür eignet sich die Danfoss VHS-DV Anschlussarmatur?

Die Danfoss VHS-DV ist eine vielseitige Anschlussarmatur, die speziell für den Einsatz in Zweirohr-Heizungssystemen konzipiert wurde. Sie ist die passende Lösung für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper, die einen Anschlussabstand von 50 + 1,5 mm zwischen Vor- und Rücklauf aufweisen. Die Armatur ist kompatibel mit allen thermostatischen Fühlerelementen, die über einen Danfoss RA-Anschluss verfügen, und lässt sich schnell und einfach installieren. Der Anschluss an die Anlage erfolgt über G 3/4 A, der Heizkörperanschluss ist R 1/2. Die Bauform ist Durchgang, mit Fühleranordnung rechts oder links.

Welche Funktionen bietet die VHS-DV Armatur?

Die dynamischen VHS-DV-Ventile sind mit einer Durchflussregelvorrichtung ausgestattet, die eine Voreinstellung des maximalen Volumenstroms im Bereich von 10 bis 135 l/h ermöglicht. Ein integrierter Differenzdruckregler stabilisiert den Differenzdruck auf einem Wert von 0,1 bar, wodurch der Volumenstrom konstant gehalten wird. Dies trägt zu einer gleichmäßigen Wärmeverteilung bei. Die Inbetriebnahme und Pumpenoptimierung können effizient mittels Differenzdruckmessung am VHS-DV durchgeführt werden. Das Ventil ist für einen maximalen Betriebsdruck von 10 bar, einen maximalen Differenzdruck von 0,6 bar und eine maximale Vorlauftemperatur von 95 °C ausgelegt.

Welche Besonderheiten zeichnen das Design und die Materialien aus?

Das Ventilgehäuse der VHS-DV Armatur besteht aus robustem Messing und ist in einer matt vernickelten Ausführung erhältlich. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring, was eine lange Lebensdauer unterstützt. Zur Unterscheidung von anderen Ventilkörpern der Danfoss RA-Reihe sind die Bauschutzkappe und der Voreinstellring des VHS-DV grün. Die mitgelieferte Bauschutzkappe kann zur manuellen Regulierung während der Bauphase verwendet werden, ist jedoch nicht als Absperrvorrichtung vorgesehen.

Was ist bei der Installation und Wartung zu beachten?

Die Stopfbuchse des Ventils kann bei Bedarf unter Anlagendruck ohne Spezialwerkzeug ausgewechselt werden, was die Wartung vereinfacht. Für eine optimale Funktion und zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Es ist wichtig, die Dosierungsanweisungen des Herstellers bei der Verwendung von Wasseraufbereitungssystemen genau zu befolgen und Gemische mit Mineralöl zu vermeiden. Die Installation erfordert keine besondere Verarbeitungstechnik oder Spezialwerkzeuge.

Technische Daten

• Achsabstand: 50 + 1,5 mm
• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Min. Differenzdruck: 0,1 bar
• Max. Vorlauftemperatur: 95 °C
• Anschluss Anlage: G 3/4 A
• Anschluss Heizkörper: R 1/2
• Bauform: Durchgang
• Fühleranordnung: rechts oder links
• Ventileinsatz: im Rücklauf
• Oberfläche: matt vernickelt
• Einstellbereich Volumenstrom: 10 bis 135 l/h
• Bauhöhe: 65

Die Danfoss VHS-DV Anschlussarmatur bietet eine zuverlässige und präzise Regelung des Volumenstroms in Zweirohr-Heizungssystemen. Mit ihrem druckunabhängigen Design, dem integrierten Differenzdruckregler und einem Einstellbereich von 10 bis 135 l/h sorgt sie für eine konstante Wärmeverteilung und trägt zur Energieeffizienz bei. Die robuste Bauweise aus Messing und die Möglichkeit zum Austausch der Stopfbuchse unter Anlagendruck unterstreichen die Langlebigkeit und Wartungsfreundlichkeit dieses Ventils.
