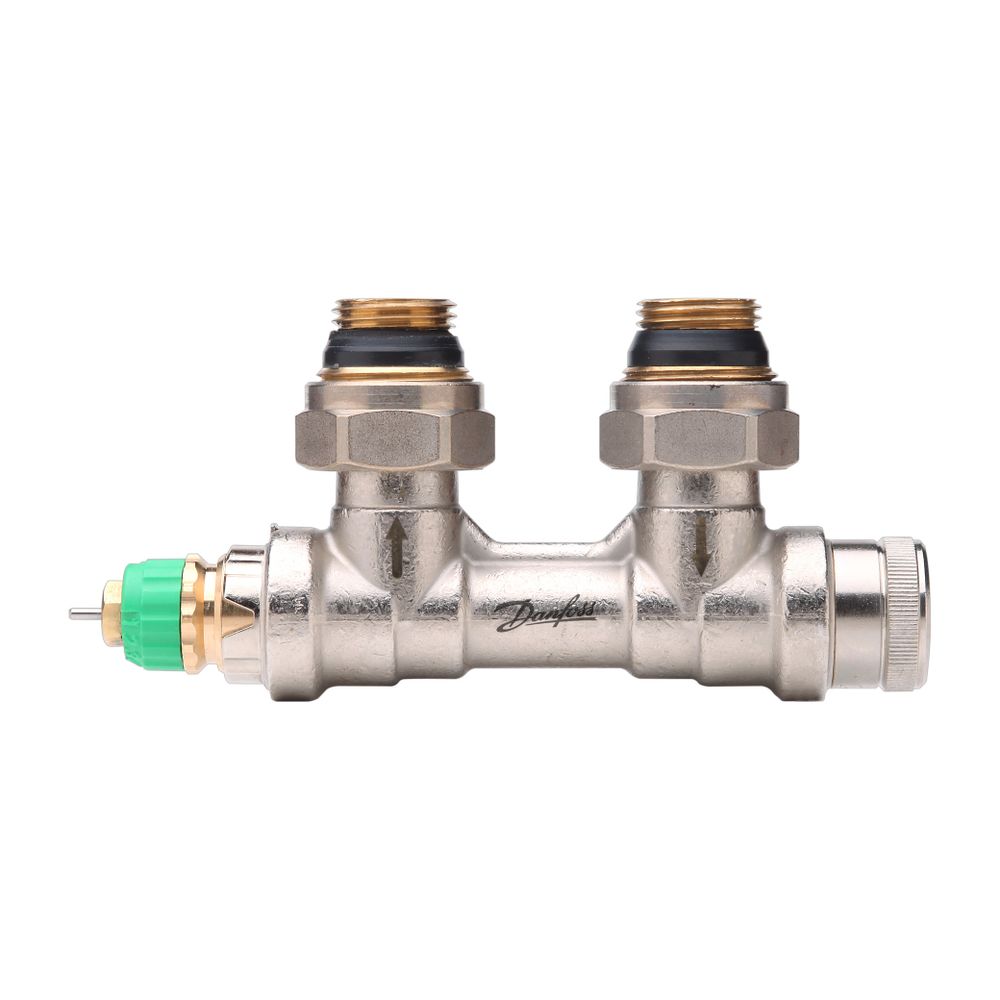

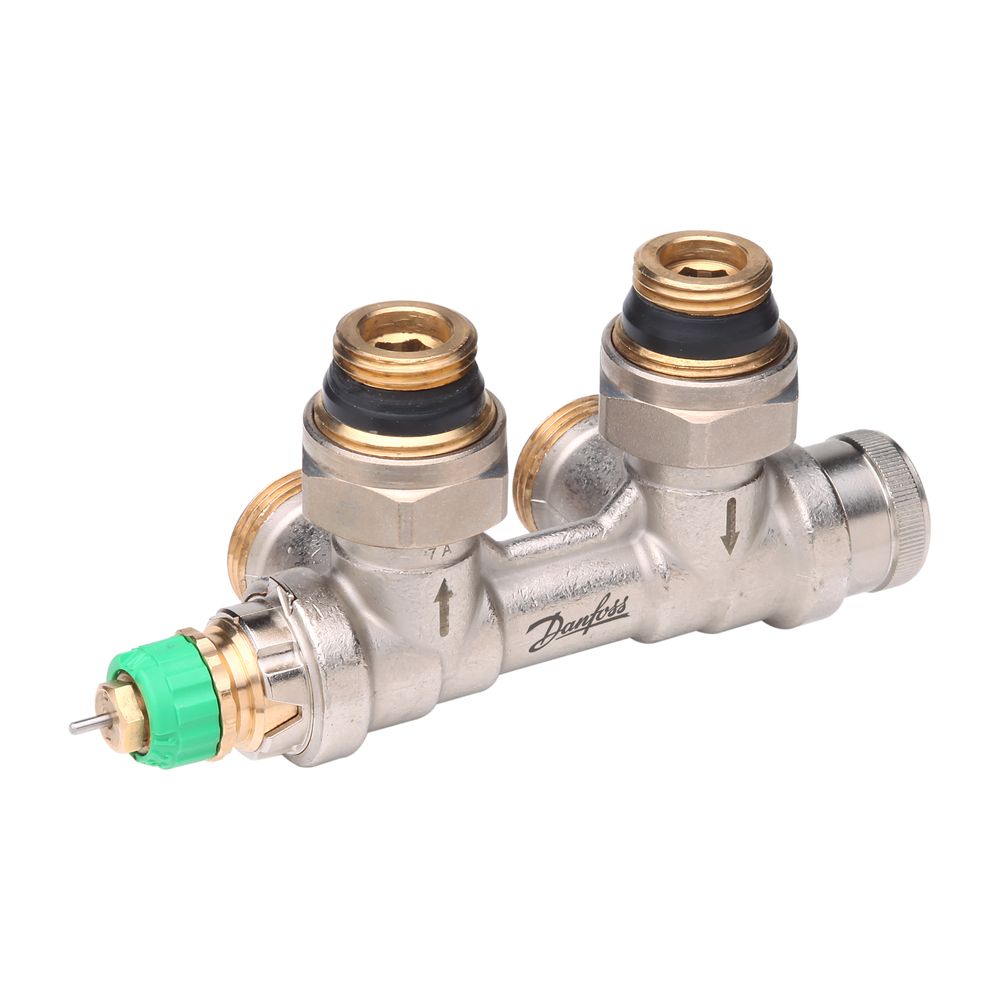

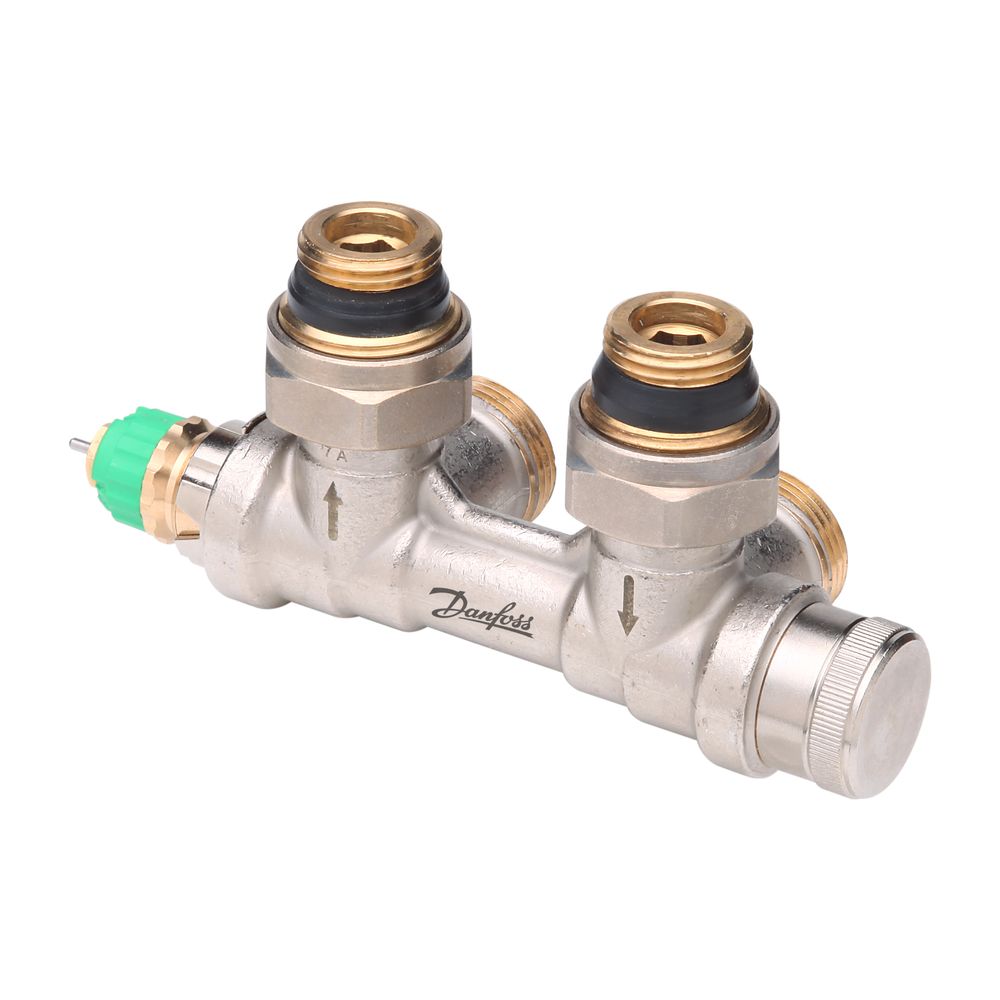

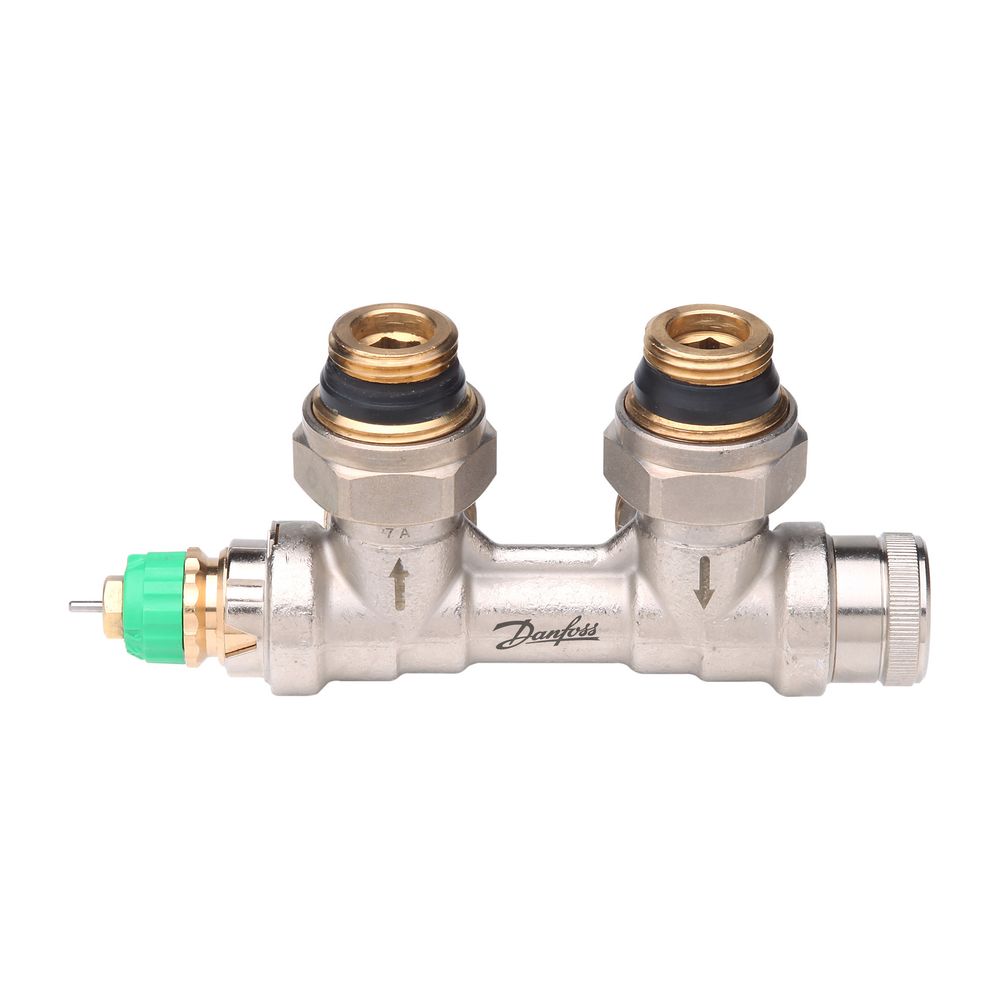

Danfoss dyn, VHS-DV Fühler links Eckausführung, Ventileinsatz im Vorlauf für Heizkörper mit 1/2"

Die Danfoss dyn. VHS-DV Universalanschlussarmatur ist eine druckunabhängige Eckausführung mit Fühler links und Ventileinsatz im Vorlauf. Sie ist ideal für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf. Dieses Regelventil ermöglicht eine präzise und konstante Volumenstromregelung in Zweirohr-Heizungssystemen.

Wie wird ein konstanter Volumenstrom sichergestellt?

Das VHS-DV Ventil ist mit einem integrierten Differenzdruckregler ausgestattet, der den Differenzdruck auf einem Wert von 0,1 bar stabilisiert. Dies stellt einen konstanten Volumenstrom am Heizkörper sicher, unabhängig von Druckschwankungen im System. Eine Durchflussregelvorrichtung ermöglicht die Voreinstellung des maximalen Volumenstroms im Bereich von 10 bis 135 Litern pro Stunde, was eine präzise Anpassung an die Heizkörperleistung ermöglicht. Die Inbetriebnahme und Pumpenoptimierung können durch Differenzdruckmessung am VHS-DV effizient durchgeführt werden.

Für welche Heizsysteme ist die Anschlussarmatur geeignet?

Die Universalanschlussarmatur ist für den Einsatz in Zweirohr-Heizungssystemen konzipiert und eignet sich für alle thermostatischen Fühlerelemente mit einem Danfoss RA-Anschluss. Sie ist die passende Wahl für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf.

Aus welchen Materialien besteht das Ventil?

Das Ventilgehäuse besteht aus Messing und ist in matt vernickelter Ausführung lieferbar. Der Druckstift in der Stopfbuchse ist aus Chromstahl gefertigt und sitzt in einem geschmierten O-Ring. Die komplette Stopfbuchse des Ventils kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden.

Welche Besonderheiten gibt es bei Installation und Bedienung?

Das VHS-DV wird mit einer Bau-Schutzkappe geliefert, die zur manuellen Regulierung während der Bauphase genutzt werden kann. Diese Schutzkappe darf nicht als manuelle Absperrvorrichtung verwendet werden. Dafür sollte ein Spezialhandversteller (Bestell-Nr. 013G5002) verwendet werden. Zur Differenzierung von anderen Ventilkörpern der Danfoss RA-Reihe sind Schutzkappe und Voreinstellring beim VHS-DV grün. Das Ventil ist mit einem selbstdichtenden Anschlussstück aus Messing ausgestattet, vorbereitet für Klemmverbindungen, absperrbar und je nach Ausführung entleerbar.

Was ist bei der Heizwasserqualität zu beachten?

Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Bei Verwendung eines Wasseraufbereitungssystems ist es besonders wichtig, dass die Dosierungsanweisungen des Herstellers strengstens eingehalten werden. Gemische mit Mineralöl sollten vermieden werden.

Technische Daten

• Max. Betriebsdruck: 10 bar
• Max. Differenzdruck: 0,6 bar
• Min. Differenzdruck: 0,1 bar
• Max. Vorlauftemperatur: 95 °C
• Anschluss Anlage: G 3/4 A
• Anschluss Heizkörper: R 1/2
• Achsabstand: 50 + 1,5 mm
• Einstellbereich Volumenstrom: 10 bis 135 l/h
• Bauform: Eck
• Fühleranordnung: links

Die Danfoss dyn. VHS-DV Universalanschlussarmatur bietet eine zuverlässige und präzise Regelung des Volumenstroms in Zweirohr-Heizsystemen. Mit ihrer druckunabhängigen Funktion, einem maximalen Betriebsdruck von 10 bar und einem Einstellbereich von 10 bis 135 l/h sorgt sie für eine effiziente Wärmeabgabe und trägt zur Optimierung der gesamten Heizungsanlage bei. Die robuste Messingausführung und die einfache Montage machen sie zu einer geeigneten Lösung für moderne Heizkörper mit untenliegendem Anschluss.

Lieferumfang

• 1x Danfoss VHS-DV Universalanschlussarmatur
• 1x Bau-Schutzkappe
• 1x Selbstdichtendes Anschlussstück Verschraubung aus Messing
