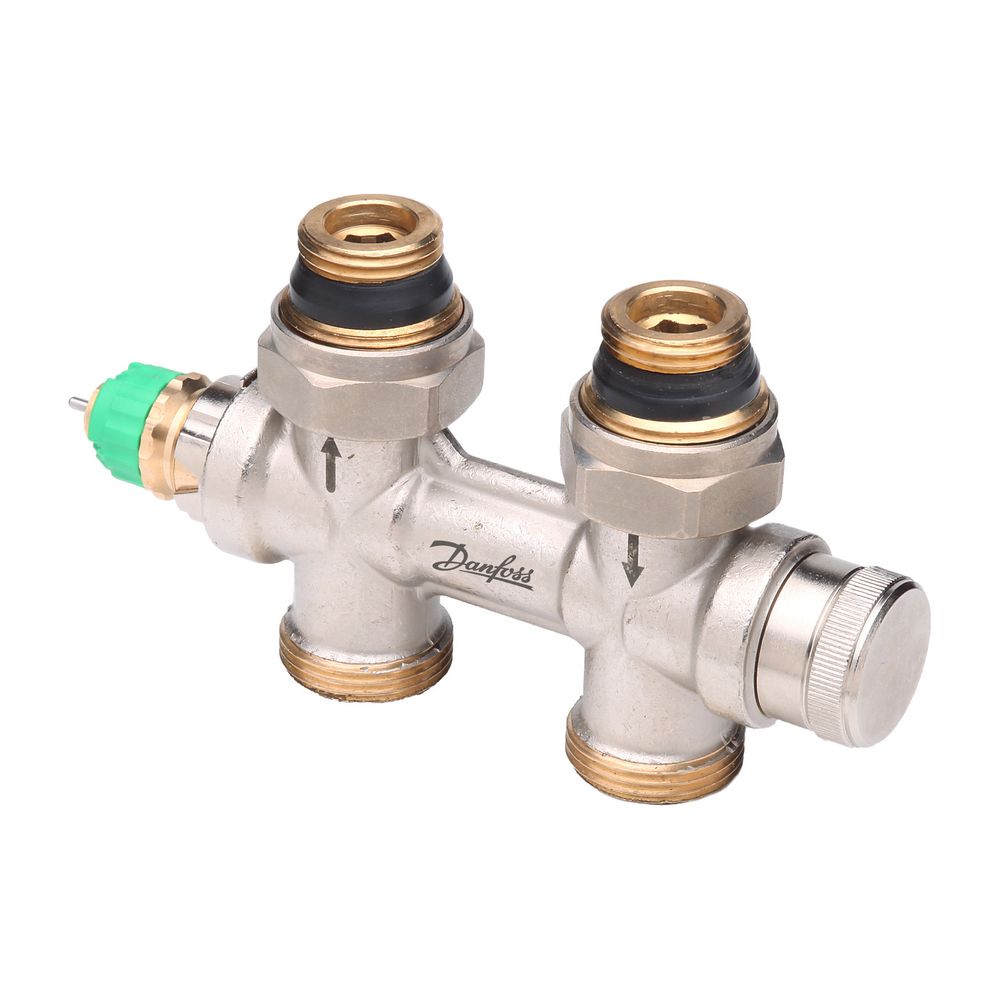

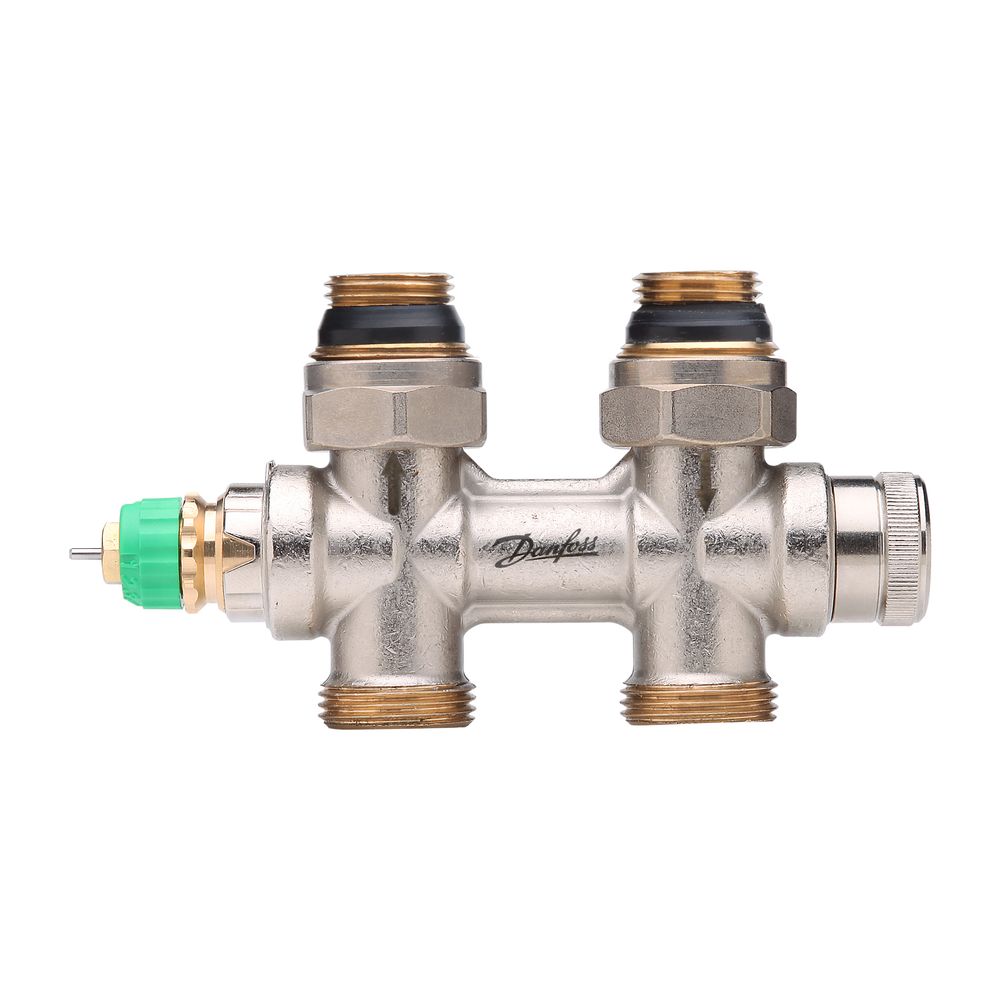

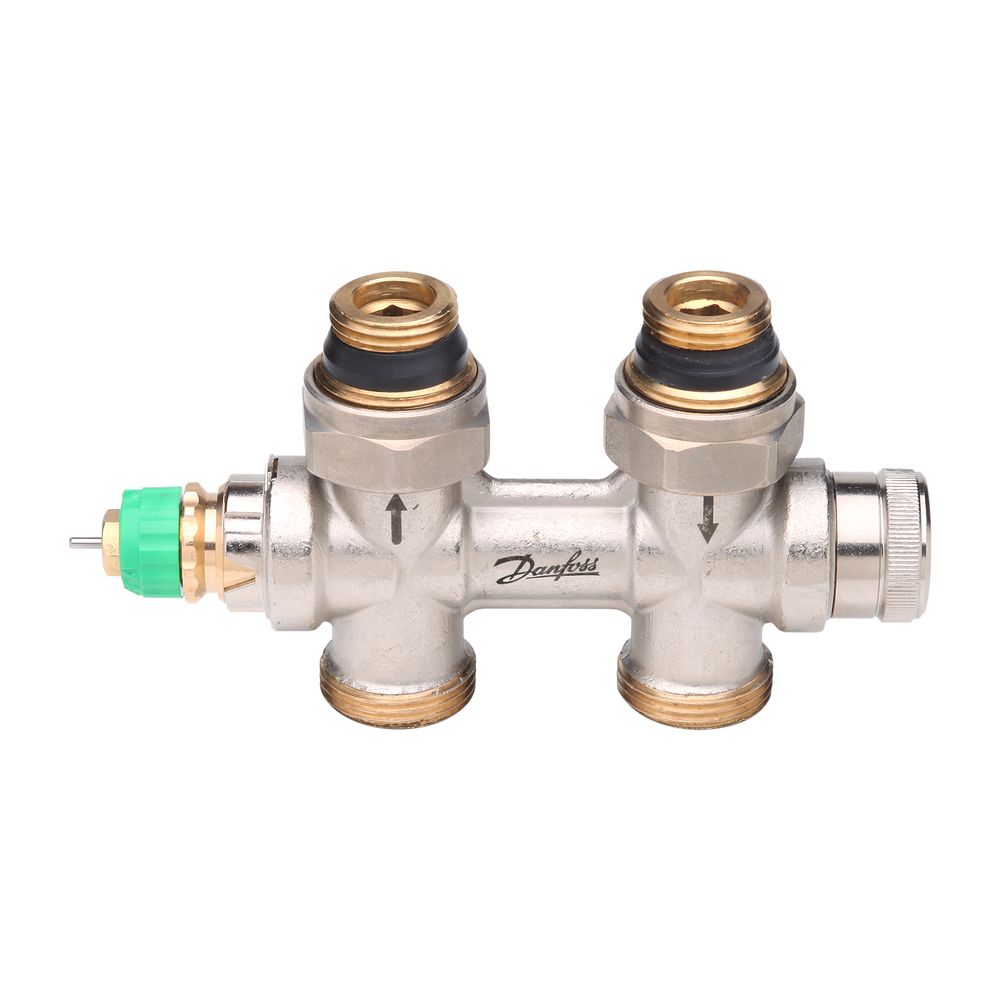

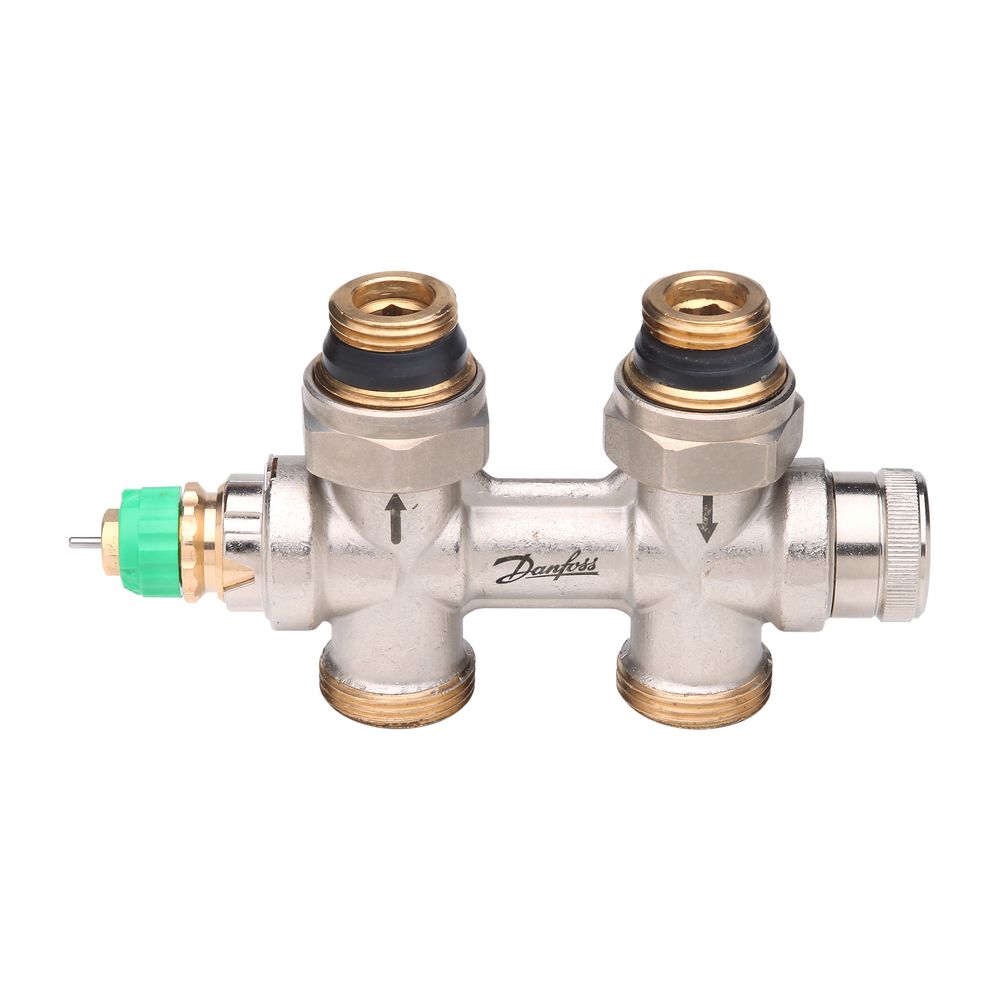

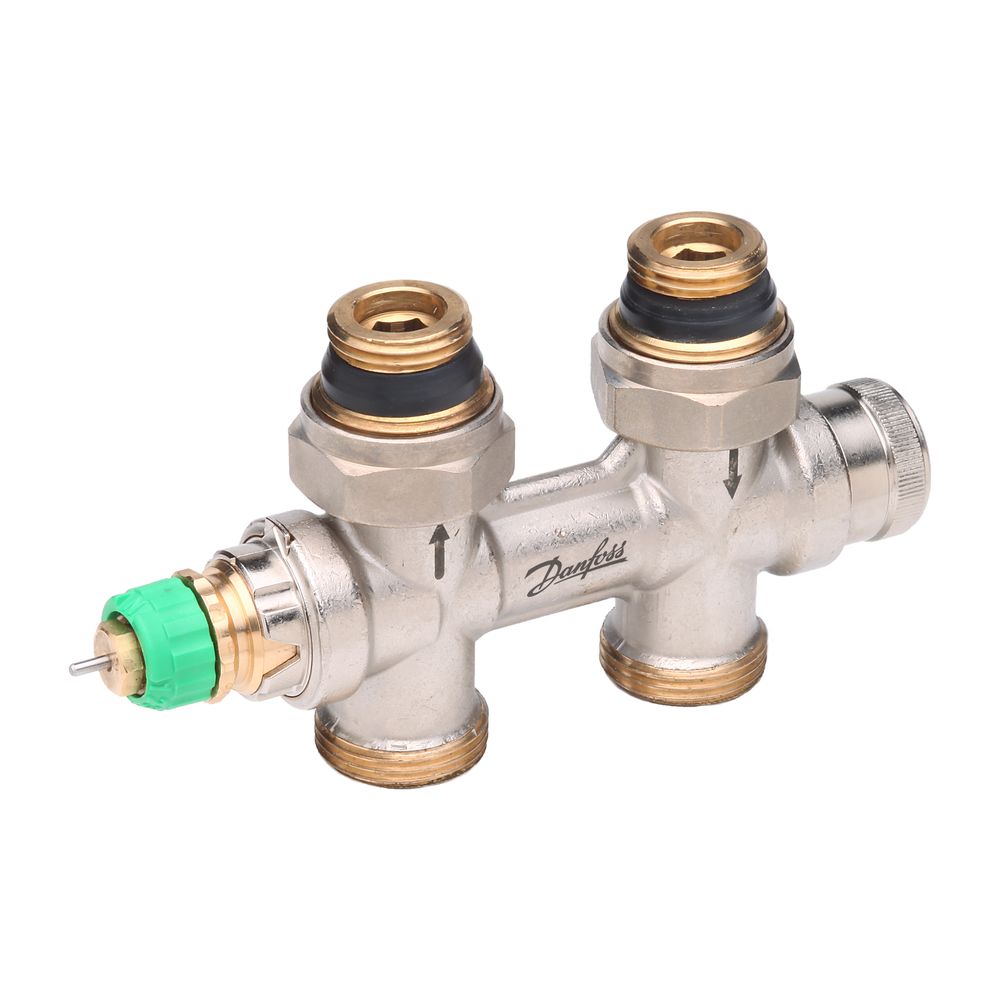

Danfoss dyn, VHS-DV Fühler rechts oder links Durchgangsausführung, Ventileinsatz im Vorlauf für Heizkörper mit 1/2"

Der Danfoss dyn VHS-DV ist eine druckunabhängige Universalanschlussarmatur für Heizkörper mit einem 1/2-Zoll-Ventileinsatz im Vorlauf. Diese Armatur eignet sich besonders für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Anschlussabstand von 50 mm zwischen Vor- und Rücklauf. Die Armatur ist für den Einsatz in Zweirohr-Heizungssystemen konzipiert und kann mit Standardthermostaten von Danfoss kombiniert werden.

Wie funktioniert die Danfoss VHS-DV Anschlussarmatur?

Die VHS-DV Anschlussarmatur ist mit einem integrierten Differenzdruckregler ausgestattet, der den Differenzdruck auf 0,1 bar stabilisiert und somit den Volumenstrom konstant hält. Dadurch wird eine druckunabhängige Regelung ermöglicht. Die Armatur verfügt über eine Durchflussregelvorrichtung zur Voreinstellung des maximalen Volumenstroms, der im Bereich von 10 bis 135 l/h liegt. Dies sorgt für eine präzise und effiziente Heizkörperregelung. Mit dem Danfoss DeltaP-Messgerät können Inbetriebnahme und Pumpenoptimierung schnell und effizient durchgeführt werden.

Welche Bauform und Anschlüsse bietet das VHS-DV Ventil?

Das Ventil ist als Durchgangsarmatur mit einer Fühleranordnung rechts oder links erhältlich. Der Anschluss an die Heizungsanlage erfolgt über einen 3/4 Zoll Eurokonus (G 3/4 A), der Heizkörperanschluss ist mit einem 1/2 Zoll Innengewinde (R 1/2) ausgeführt. Der Achsabstand zwischen Vor- und Rücklauf beträgt 50 + 1,5 mm. Das Ventilgehäuse besteht aus Messing und ist in matt vernickelter Ausführung lieferbar.

Welche Besonderheiten und Wartungsmöglichkeiten bietet das VHS-DV?

Die Stopfbuchse des Ventils ist mit einem Druckstift aus Chromstahl ausgestattet, der in einem geschmierten O-Ring sitzt. Die komplette Stopfbuchse kann unter Anlagendruck ohne Spezialwerkzeug ausgetauscht werden. Zur manuellen Regulierung während der Bauphase wird eine grüne Bauschutzkappe mitgeliefert, die jedoch nicht als Absperrvorrichtung verwendet werden darf. Für die Absperrung sollte ein Spezialhandversteller (Bestell-Nr. 013G5002) verwendet werden. Zur Differenzierung von anderen Ventilkörpern der Danfoss RA-Reihe sind Schutzkappe und Voreinstellring beim VHS-DV grün.

Welche Anforderungen bestehen an das Heizungswasser?

Um Steinbildung und Korrosion zu vermeiden, muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Bei Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen des Herstellers strikt einzuhalten. Gemische mit Mineralöl sollten vermieden werden.

Welche Zubehöroptionen sind verfügbar?

Passende Kunststoffabdeckungen sind in Weiß (RAL 9016) oder in Chrom erhältlich, um das Ventil optisch an die Umgebung anzupassen.

Technische Daten

• Achsabstand: 50 + 1,5 mm
• Max. Betriebsdruck: 10 bar
• Max. Vorlauftemperatur: 95 °C
• Anschluss Anlage: G 3/4 A (3/4 Zoll Eurokonus)
• Anschluss Heizkörper: R 1/2
• Einstellbereich Volumenstrom: 10 bis 135 l/h
• Kvs-Wert: 0,13
• Bauhöhe: 65
• Geeignet für: Zweirohrsysteme
• Oberfläche/Material: matt vernickeltes Messing

Die Danfoss dyn VHS-DV Universalanschlussarmatur bietet eine zuverlässige und präzise Regelung für Heizkörper in Zweirohrsystemen. Mit ihrem integrierten Differenzdruckregler und der Voreinstellung des Volumenstroms sorgt sie für konstante Wassermengen und unterstützt die effiziente Heizungssteuerung. Die robuste Bauweise aus matt vernickeltem Messing und die einfache Wartung machen das Ventil zu einer langlebigen Lösung für moderne Heizungsanlagen.
