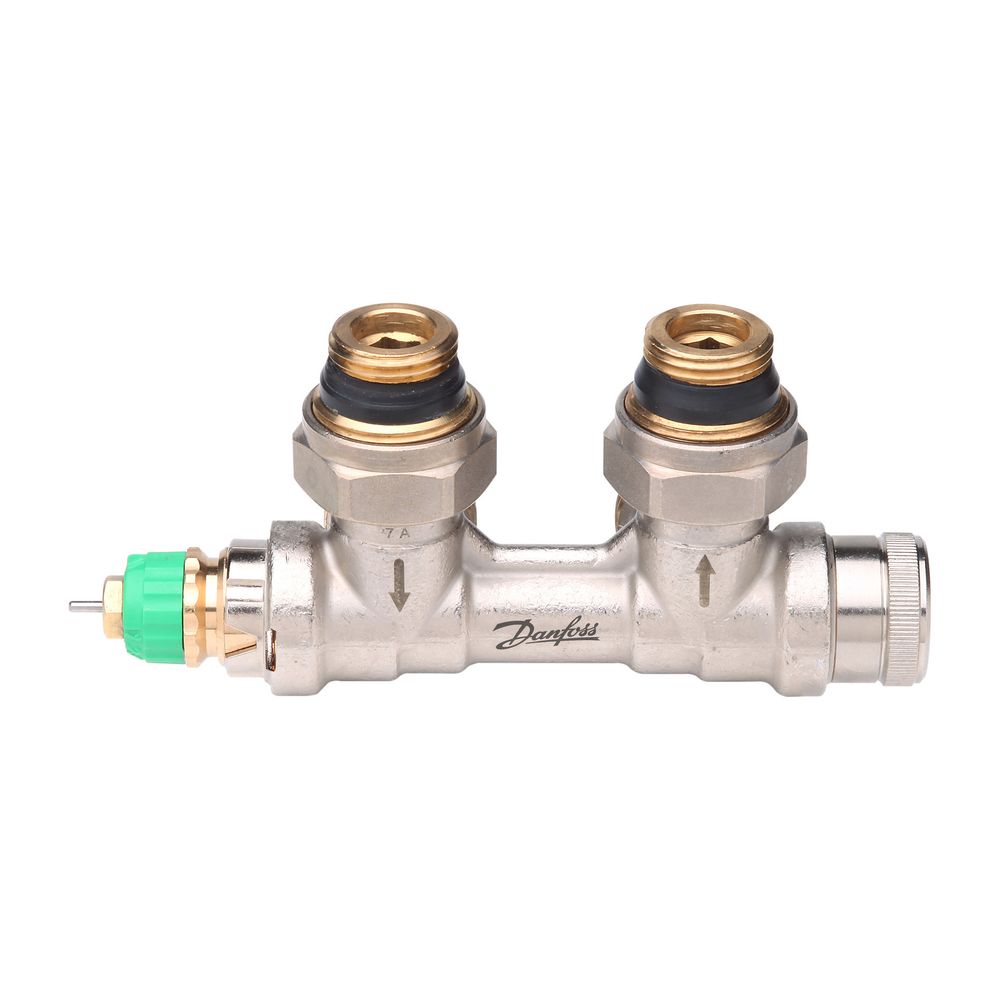

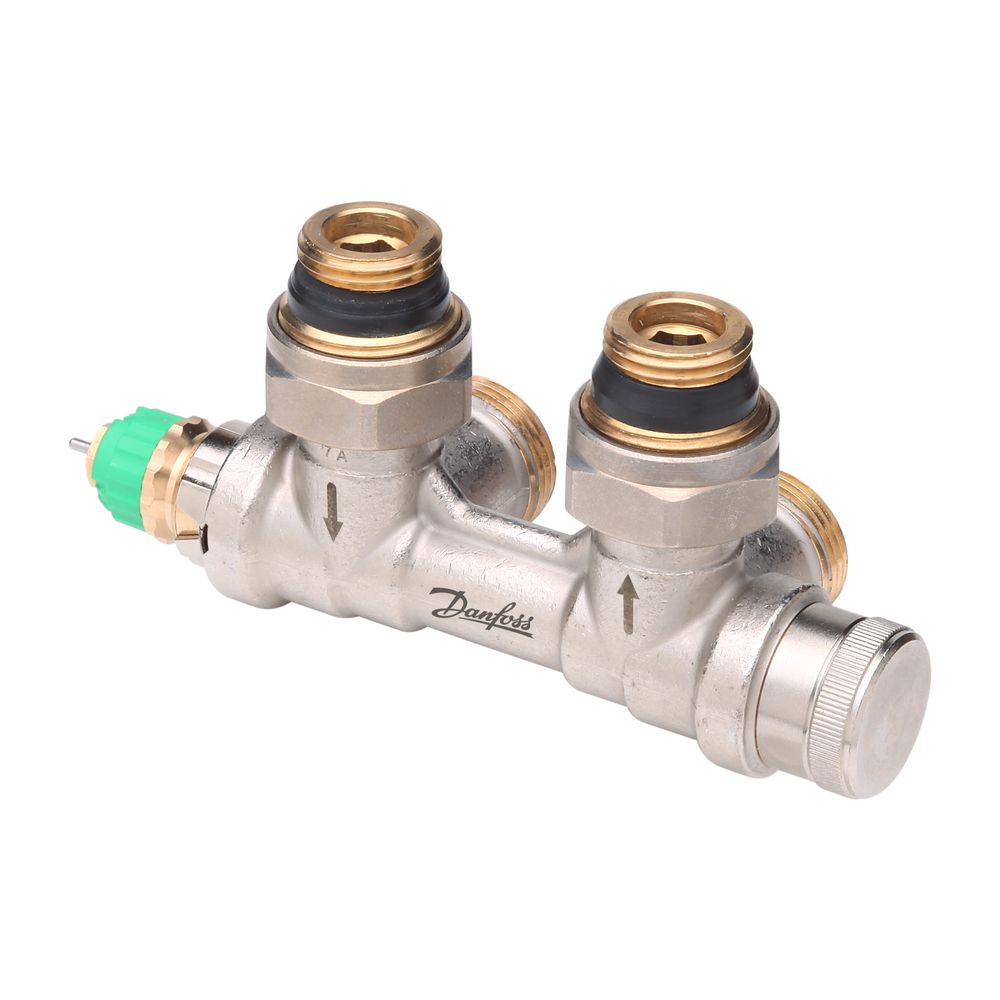

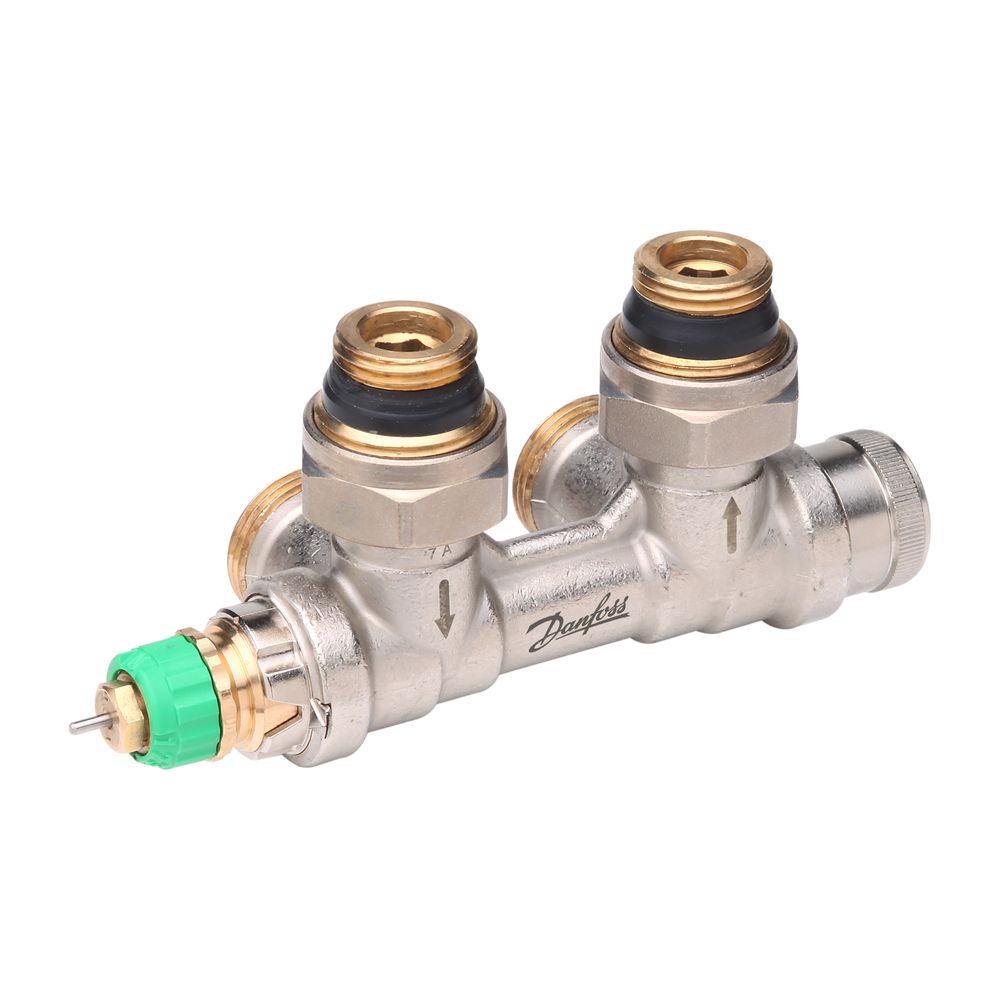

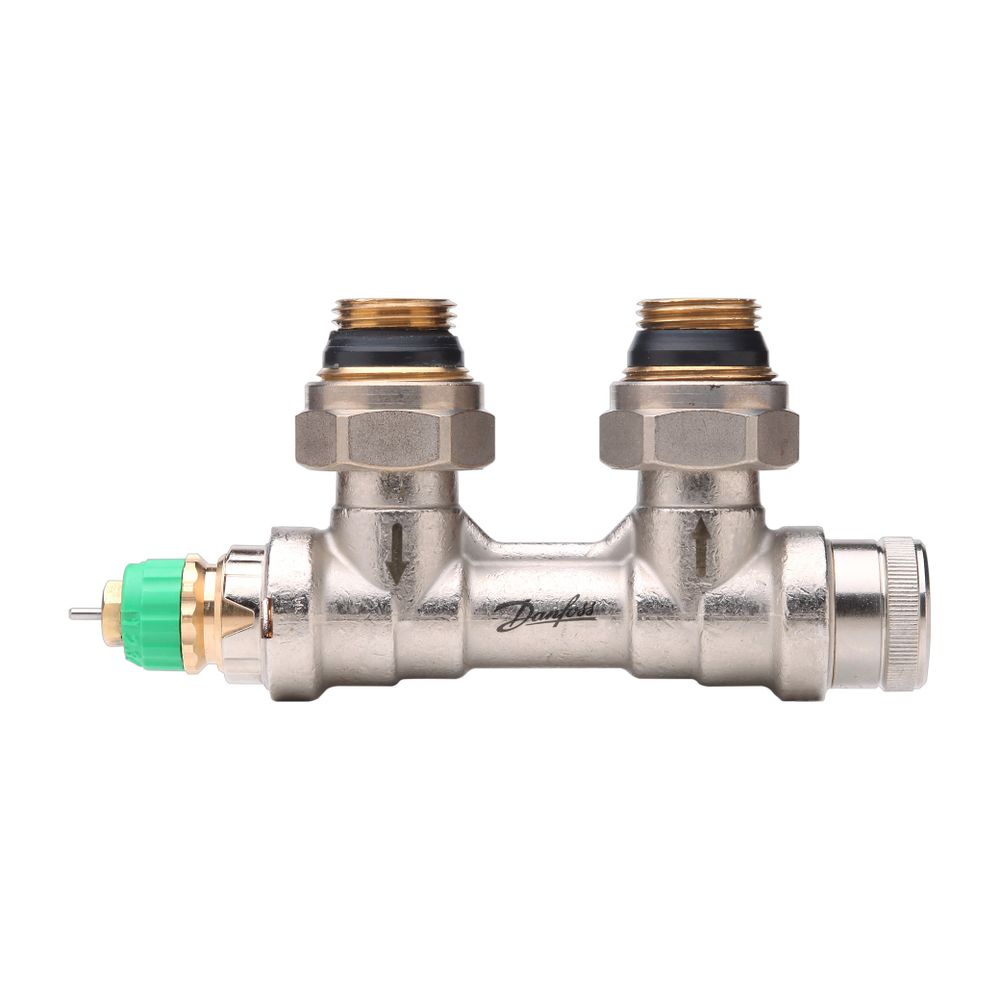

Danfoss dyn, VHS-DV Fühler links Eckausführung, Ventileinsatz im Rücklauf für Heizkörper mit 1/2"

Der Danfoss dyn VHS-DV Fühler links Eckausführung ist eine druckunabhängige Universalanschlussarmatur für Heizkörper mit einem 1/2" Ventileinsatz im Rücklauf. Diese Armatur ist speziell für moderne Heizkörper mit untenliegendem Anschluss sowie für Universal- oder Badheizkörper mit einem Achsabstand von 50 mm zwischen Vor- und Rücklauf in Zweirohr-Heizungssystemen konzipiert. Sie lässt sich mit Standardthermostaten von Danfoss kombinieren und ermöglicht eine effiziente Regelung des Heizwassers.

Wie funktioniert die druckunabhängige Regelung und Volumenstromsteuerung?

Das Danfoss VHS-DV Ventil ist mit einem integrierten Differenzdruckregler ausgestattet, der den Differenzdruck auf einem Wert von 0,1 bar stabilisiert und dadurch den Volumenstrom konstant hält. Zusätzlich verfügen die dynamischen VHS-DV-Ventile über eine Durchflussregelvorrichtung zur Voreinstellung des maximalen Volumenstroms. Der Einstellbereich liegt hierbei zwischen 10 und 135 l/h. Diese Funktionen ermöglichen eine präzise und effiziente Regelung des Heizwassers am Heizkörper.

Welche Anschluss- und Bauformmerkmale zeichnen das Ventil aus?

Das Ventil ist als Eckausführung mit linksseitiger Fühleranordnung und Ventileinsatz im Rücklauf konzipiert. Der Anschluss an die Heizungsanlage erfolgt über ein G 3/4 A Gewinde, während der Heizkörperanschluss ein R 1/2 Gewinde aufweist. Der Achsabstand zwischen Vor- und Rücklauf beträgt 50 + 1,5 mm. Das Ventilgehäuse besteht aus Messing und ist in matt vernickelter Ausführung erhältlich.

Welche Besonderheiten bietet das Ventil für Installation und Wartung?

Das VHS-DV wird mit einer grünen Bauschutzkappe geliefert, die zur manuellen Regulierung während der Bauphase genutzt werden kann. Es ist wichtig zu beachten, dass diese Schutzkappe nicht als manuelle Absperrvorrichtung verwendet werden darf; hierfür ist ein Spezialhandversteller (Bestell-Nr. 013G5002) vorgesehen. Die Stopfbuchse mit Druckstift aus Chromstahl kann unter Anlagendruck ohne Spezialwerkzeug ausgewechselt werden, was die Wartung vereinfacht. Für die Inbetriebnahme und Pumpenoptimierung kann das Danfoss DeltaP-Messgerät eingesetzt werden.

Welche Anforderungen bestehen an das Heizwasser und verfügbares Zubehör?

Zur Vermeidung von Steinbildung und Korrosion muss die Zusammensetzung des Heizwassers der Richtlinie VDI 2035 entsprechen. Bei der Verwendung von Wasseraufbereitungssystemen sind die Dosierungsanweisungen des Herstellers strengstens einzuhalten, und Gemische mit Mineralöl sollten vermieden werden. Passende Kunststoffabdeckungen sind in Weiß (RAL 9016) oder in Chrom erhältlich.

Technische Daten

• Achsabstand: 50 + 1,5 mm
• Maximaler Betriebsdruck: 10 bar
• Maximaler Differenzdruck: 0,6 bar
• Minimaler Differenzdruck: 0,1 bar
• Maximale Vorlauftemperatur: 95 °C
• Anschluss Anlage: G 3/4 A
• Anschluss Heizkörper: R 1/2
• Bauform: Eck
• Fühleranordnung: links
• Einstellbereich Volumenstrom: 10 bis 135 l/h

Der Danfoss dyn VHS-DV Ventileinsatz bietet eine zuverlässige und präzise Regelung des Heizwassers für moderne Heizkörper. Mit seinem integrierten Differenzdruckregler, der den Volumenstrom konstant hält, und einem voreinstellbaren Volumenstrom von 10 bis 135 l/h, trägt er maßgeblich zur Effizienz des Heizsystems bei. Die robuste Messingkonstruktion und die einfache Wartung unter Anlagendruck unterstreichen die Qualität dieses Produkts.

Lieferumfang

• 1x Danfoss dyn VHS-DV Fühler links Eckausführung, Ventileinsatz im Rücklauf
• 1x Bauschutzkappe
