IMI Pneumatex Abscheider Zeparo Aero ZA 80, DN 80 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Aero ZA 80 ist ein Luft- und Mikroblasenabscheider, konzipiert für den Einsatz in Heiz-, Solar- und Kühlwassersystemen. Mit einem Nenndurchmesser von DN 80 und einem Nenndruck von PN 10 ist dieses Modell mit Flanschanschluss speziell für die hohen Anforderungen in Großanlagen entwickelt, um eine effiziente Entlüftung und somit eine luftfreie Anlage zu unterstützen. Der integrierte Helistill-Separator trägt maßgeblich zu einem hohen Wirkungsgrad bei.

Wie funktioniert der Zeparo Aero Abscheider?

Der Zeparo Aero nutzt den Helistill-Separator, um Luft- und Mikroblasen effektiv aus dem System zu entfernen. Größere Blasen steigen direkt in den automatischen Entlüfter auf. Kleinere Mikrobläschen haften an spiralförmig angeordneten Lamellen, verbinden sich zu größeren Bläschen und steigen ebenfalls nach oben. Der integrierte ZUTX leakfree-Schnellentlüfter mit stabiler Schwimmerführung in einer strömungsberuhigten Kammer und einem schmutzgeschützten Präzisionsventil sichert die kontinuierliche Entlüftung.

Welche Vorteile bietet der Zeparo Aero für die Systemwartung?

Der ZUTX leakfree-Schnellentlüfter ist absperrbar und verfügt über eine Notverschlussschraube mit Signalfunktion. Die eXtra-Multifunktionsausführung mit 3-Wege-Hahn ermöglicht ein einfaches Umschalten zwischen Betrieb, Service und Entleerung, was die Wartung vereinfacht. Für die Installation des Abscheiders ist kein Spezialwerkzeug erforderlich.

Für welche Anlagen ist der Zeparo Aero geeignet?

Der Abscheider ist für geschlossene Heiz-, Solar- und Kühlwassersysteme geeignet und verträgt einen Frostschutzmittelzusatz von bis zu 50 %. Das Gehäuse und der Anschluss bestehen aus Stahl. Der Abscheider ist für den waagerechten Einbau vorgesehen und nach PED 2014/68/EU gebaut.

Technische Daten

• Nenndurchmesser: DN 80
• Druckstufe: PN 10
• Zulässiger Druckbereich: 0 bis 10 bar
• Zulässiger Temperaturbereich: -10 bis 110 °C
• Nenndurchfluss: 18 m³/h
• Max. Durchfluss: 56 m³/h

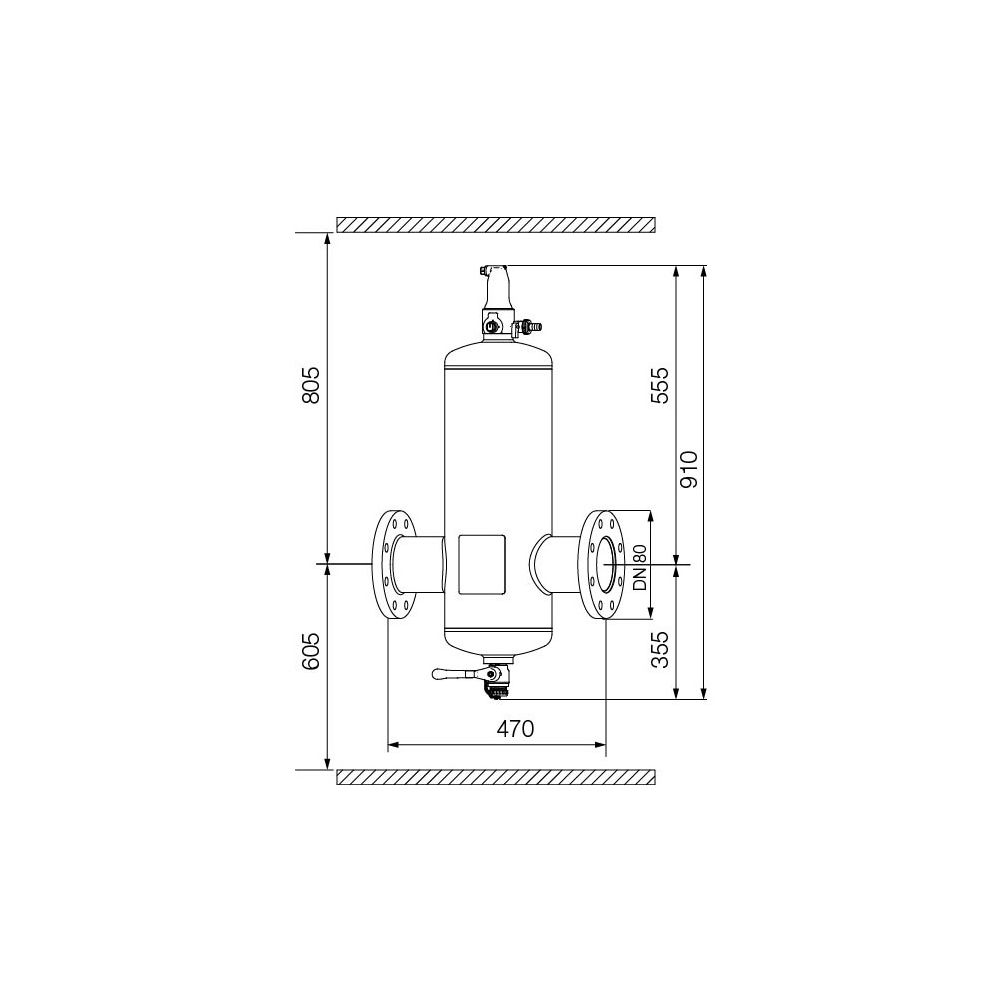

• Baulänge: 470
• Max. Glykol-Mischung: 50 %
• Werkstoff Gehäuse: Stahl
• Anschluss: Flansch

Der IMI Pneumatex Zeparo Aero ZA 80 Abscheider ist eine robuste und effiziente Lösung für die Entlüftung von Großanlagen. Mit einem Nenndurchmesser von DN 80 und einer Druckstufe von PN 10 sorgt er für eine zuverlässige Funktion in Heiz-, Solar- und Kühlwassersystemen bei Temperaturen von -10 °C bis 110 °C und Durchflussleistungen von 18 m³/h bis 56 m³/h.
