IMI Pneumatex Abscheider Zeparo Aero ZA 200, DN 200 PN 10, Flanschanschluss

Der IMI Pneumatex Luft- und Mikroblasenabscheider Zeparo Aero ZA 200 ist eine zuverlässige Lösung für die effiziente Entfernung von Luft und Mikroblasen in Heiz-, Solar- und Kühlwassersystemen. Dieses Modell mit einem Nenndurchmesser von DN 200 und PN 10 Flanschanschluss ist speziell für die hohen Anforderungen in Großanlagen konzipiert, um eine luftfreie Anlage sicherzustellen. Die Bauart Industrial aus Stahl und die Farbe Beryllium unterstreichen die robuste Ausführung.

Wie funktioniert der Zeparo Aero zur effizienten Luftabscheidung?

Der Zeparo Aero von IMI Pneumatex nutzt den innovativen Helistill-Separator, um einen hohen Wirkungsgrad bei der Luftabscheidung zu erreichen. Blasen können direkt nach oben in den automatischen Entlüfter aufsteigen. Verbleibende Mikrobläschen haften an spiralförmig angeordneten Lamellen, verbinden sich zu größeren Bläschen und steigen ebenfalls in den Entlüfter. Dieses Prinzip ermöglicht eine effektive Entfernung von Luft und Mikroblasen aus dem System.

Welche Vorteile bietet der ZUTX leakfree-Schnellentlüfter?

Der integrierte ZUTX leakfree-Schnellentlüfter zeichnet sich durch eine stabile Schwimmerführung in einer strömungsberuhigten Kammer aus. Ein schmutzgeschütztes Präzisionsventil und eine Notverschlussschraube mit Signalfunktion sind weitere Merkmale. Der Entlüfter ist absperrbar und in einer eXtra-Multifunktionsausführung mit einem 3-Wege-Hahn verfügbar. Dieser Hahn ermöglicht das Umschalten zwischen Betrieb, Service und Entleerung, was die Wartung und Handhabung vereinfacht.

Für welche Systeme und Einbausituationen ist der Abscheider geeignet?

Der Abscheider ist vielseitig einsetzbar in Heiz-, Solar- und Kühlwassersystemen. Er ist für geschlossene Systeme konzipiert und verträgt einen Frostschutzmittelzusatz von bis zu 50 %. Die Ausführung erlaubt einen horizontalen oder vertikalen Einbau, wobei die Konstruktion nach PED 2014/68/EU erfolgt ist. Der Anschluss erfolgt über einen Flansch, das Gehäuse ist aus Stahl gefertigt.

Technische Daten

• Nenndurchmesser: DN 200
• Druckstufe: PN 10
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 110 °C
• Min. zul. Temperatur: -10 °C
• Nenndurchfluss: 184 m3/h
• Max. Durchfluss: 375 m3/h

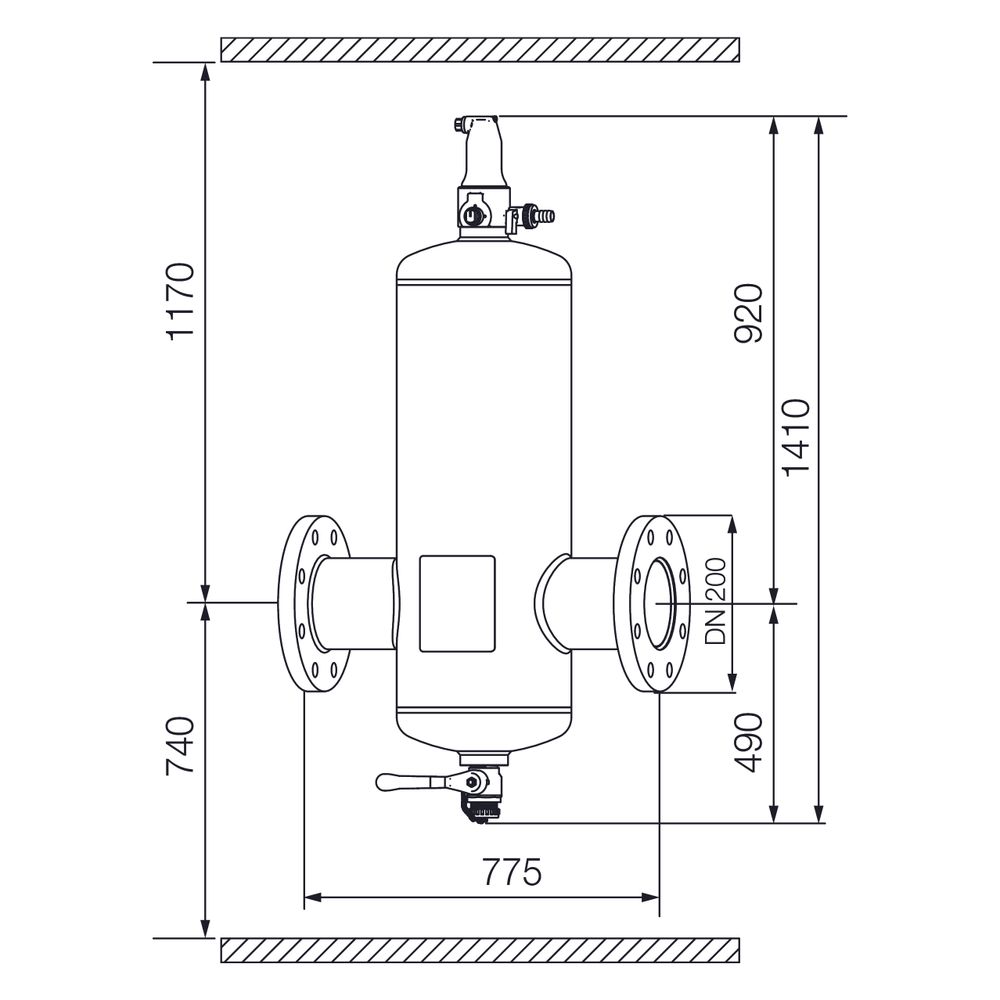

• Baulänge: 775
• Max. Glykol-Mischung: 50 %

Der IMI Pneumatex Zeparo Aero Luft- und Mikroblasenabscheider bietet eine robuste und effiziente Lösung für die Entlüftung von Großanlagen. Mit einem Nenndurchmesser von DN 200, einer Druckstufe von PN 10 und einer Durchflussleistung von 184 m3/h bis 375 m3/h sorgt er für eine zuverlässige Systemleistung. Die breite Temperaturspanne von -10 °C bis 110 °C und die Kompatibilität mit bis zu 50 % Frostschutzmittelzusatz unterstreichen die vielseitige Einsetzbarkeit in verschiedenen Systemen.
