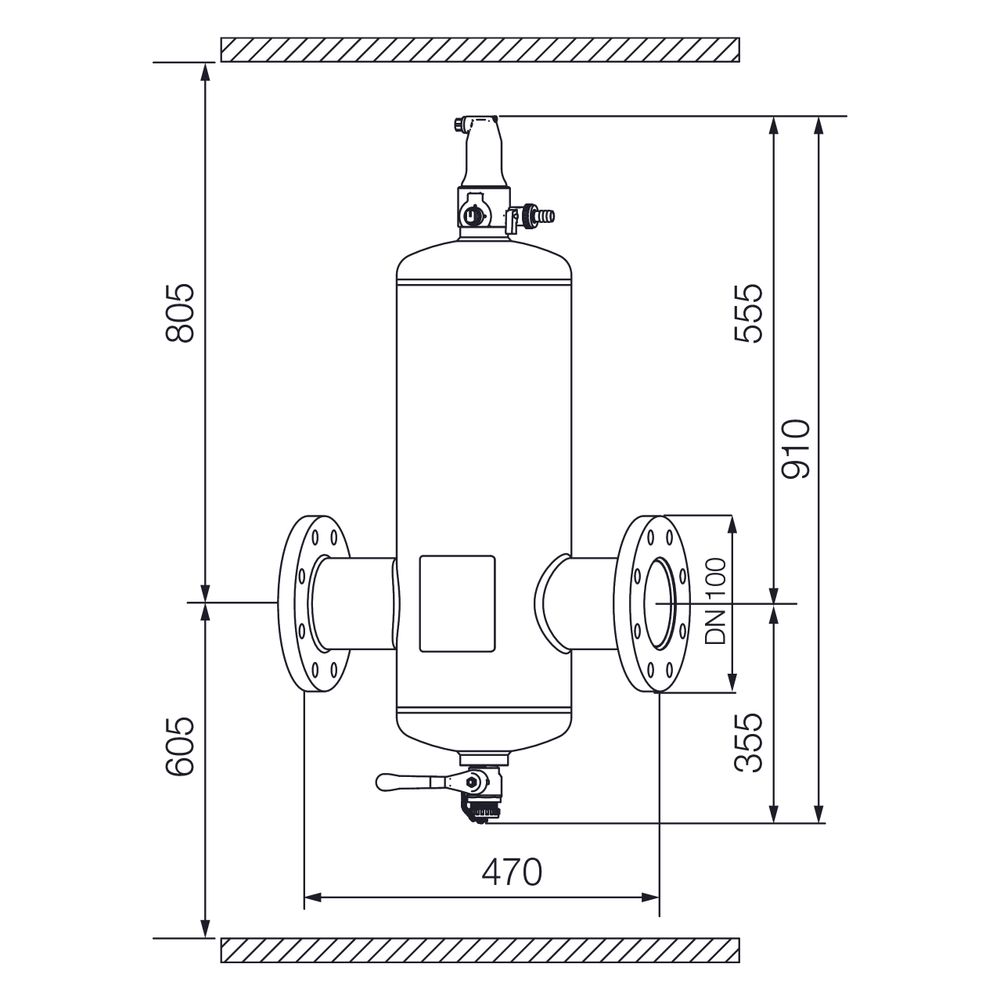

IMI Pneumatex Abscheider Zeparo Aero ZA 100, DN 100 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Aero ZA 100, DN 100 PN 10, ist ein spezialisierter Luft- und Mikroblasenabscheider mit Flanschanschluss. Er wurde für den Einsatz in Heiz-, Solar- und Kühlwassersystemen entwickelt, um diese zuverlässig von Luft und Mikroblasen zu befreien und so die Systemeffizienz zu steigern.

Wie funktioniert der Zeparo Aero Abscheider?

Der Zeparo Aero von IMI Pneumatex nutzt den Helistill-Separator für einen hohen Wirkungsgrad bei der Abscheidung von Luft und Mikroblasen. Größere Blasen steigen direkt nach oben in den automatischen Entlüfter auf. Die verbleibenden Mikrobläschen haften an den spiralförmig angeordneten Lamellen, verbinden sich dort zu größeren Blasen und steigen ebenfalls in den Entlüfter auf. Dieses Prinzip sorgt für eine kontinuierliche Entlüftung des Systems und trägt zur Zielsetzung einer luftfreien Anlage bei.

Welche Funktionen bietet der integrierte Schnellentlüfter?

Der integrierte ZUTX leakfree-Schnellentlüfter ist mit einer stabilen Schwimmerführung in einer strömungsberuhigten Kammer ausgestattet. Er verfügt über ein schmutzgeschütztes Präzisionsventil und eine Notverschlussschraube mit Signalfunktion. Die absperrbare eXtra-Multifunktionsausführung beinhaltet einen 3-Wege-Hahn, der ein einfaches Umschalten zwischen Betrieb, Service und Entleerung ermöglicht.

Für welche Systeme und Medien ist der Abscheider geeignet?

Der Abscheider ist für geschlossene Heiz-, Solar- und Kühlwassersysteme konzipiert. Er ist für den Einsatz mit Frostschutzmittelzusatz von bis zu 50% geeignet. Das Gehäuse ist aus robustem Stahl gefertigt und für den horizontalen oder vertikalen Einbau vorgesehen. Die Konstruktion entspricht der PED 2014/68/EU.

Welche technischen Spezifikationen zeichnen den Zeparo Aero aus?

Der Zeparo Aero besitzt eine Druckstufe von PN 10, wobei das Gehäuse ebenfalls für PN 10 ausgelegt ist und die Flansche PN 16 aufweisen. Der maximal zulässige Druck beträgt 10 bar, der minimal zulässige Druck 0 bar. Für den Dauerbetrieb ist ein Mediumtemperaturbereich von -10 °C bis 110 °C angegeben. Die Durchflussleistung liegt zwischen 33 m³/h und 95 m³/h, mit einem Nenndurchfluss von 33 m³/h und einem maximalen Durchfluss von 95 m³/h.

Technische Daten

• Typ Abscheider: Luft
• Nenndurchmesser: DN 100
• Druckstufe Artikel: PN 10
• Anschluss: Flansch
• Werkstoff des Gehäuses: Stahl
• Max. Glykol-Mischung: 50%
• Mediumtemperatur (Dauerbetrieb): -10 - 110 °C
• Nenndurchfluss: 33 m³/h
• Max. Durchfluss: 95 m³/h
• Baulänge: 470

Der IMI Pneumatex Zeparo Aero ZA 100 Abscheider bietet eine effiziente und zuverlässige Lösung zur Entfernung von Luft und Mikroblasen in geschlossenen Heiz-, Solar- und Kühlwassersystemen. Mit einem Nenndurchmesser von DN 100, einer Druckstufe von PN 10 und einer Durchflussleistung von 33 bis 95 m³/h trägt er maßgeblich zur Betriebssicherheit und Effizienz der Anlage bei.
