IMI Pneumatex Abscheider Zeparo Aero ZA 65, DN 65 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Aero ZA 65 ist ein Luft- und Mikroblasenabscheider mit DN 65 und PN 10 Flanschanschluss. Er wurde speziell für die hohen Anforderungen in Großanlagen entwickelt, um Luftprobleme in Heiz-, Solar- und Kühlwassersystemen zu reduzieren und eine weitgehend luftfreie Anlage zu ermöglichen.

Wie funktioniert die effiziente Luftabscheidung mit dem Helistill-Separator?

Der Zeparo Aero nutzt den integrierten Helistill-Separator für eine effektive Luftabscheidung. Größere Blasen steigen direkt nach oben in den automatischen Entlüfter auf. Verbleibende Mikrobläschen haften an spiralförmig angeordneten Lamellen, verbinden sich dort zu größeren Bläschen und steigen ebenfalls in den Entlüfter auf. Dieses Prinzip sorgt für eine umfassende Entfernung von Luft und Mikroblasen aus dem System.

Welche Merkmale zeichnen den ZUTX leakfree-Schnellentlüfter aus?

Der Abscheider ist mit einem ZUTX leakfree-Schnellentlüfter ausgestattet. Dieser verfügt über eine stabile Schwimmerführung in einer strömungsberuhigten Kammer, ein schmutzgeschütztes Präzisionsventil und eine Notverschlussschraube mit Signalfunktion. Die absperrbare eXtra-Multifunktionsausführung mit 3-Wege-Hahn ermöglicht ein einfaches Umschalten zwischen Betrieb, Service und Entleerung.

Für welche Systeme ist der Zeparo Aero geeignet und wie wird er installiert?

Der Zeparo Aero ist für geschlossene Heiz-, Solar- und Kühlwassersysteme konzipiert. Er ist aus Stahl gefertigt und in der Farbe Beryllium gehalten. Ein Frostschutzmittelzusatz von bis zu 50% ist zulässig. Der Abscheider ist für den waagerechten Einbau vorgesehen.

Technische Daten

• Nenndurchmesser: DN 65
• Druckstufe: PN 10
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 110 °C
• Min. zul. Temperatur: -10 °C
• Nenndurchfluss: 11 m³/h
• Max. Durchfluss: 40 m³/h
• Max. Glykol-Mischung: 50 %

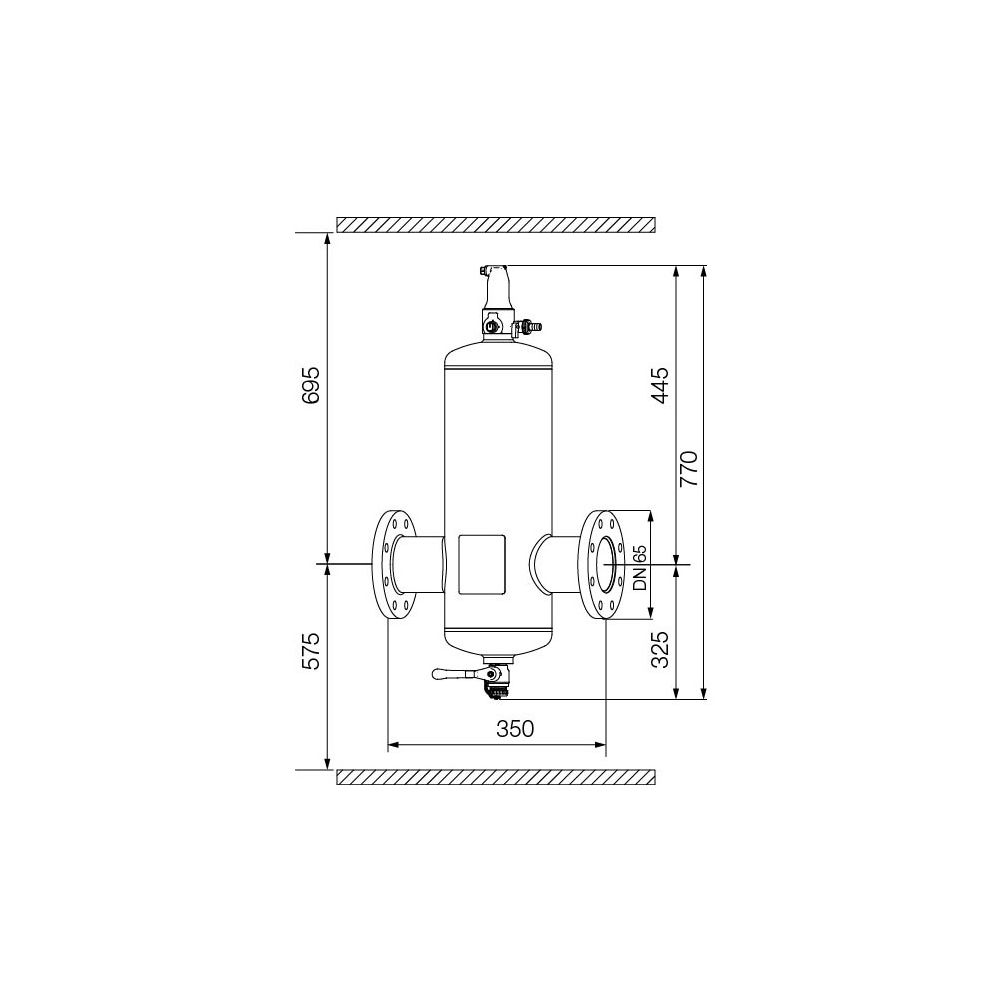

• Baulänge: 350

Der IMI Pneumatex Zeparo Aero ZA 65 Abscheider ist eine robuste und effiziente Lösung zur Reduzierung von Luft in Anlagen. Seine Konstruktion aus Stahl für einen Nenndurchmesser von DN 65 und eine Druckstufe von PN 10 ermöglicht den Einsatz in anspruchsvollen Heiz-, Solar- und Kühlwassersystemen. Mit einem Temperaturbereich von -10 °C bis 110 °C und einer Durchflussleistung von 11 bis 40 m³/h trägt er maßgeblich zur Systemstabilität und Energieeffizienz bei.
