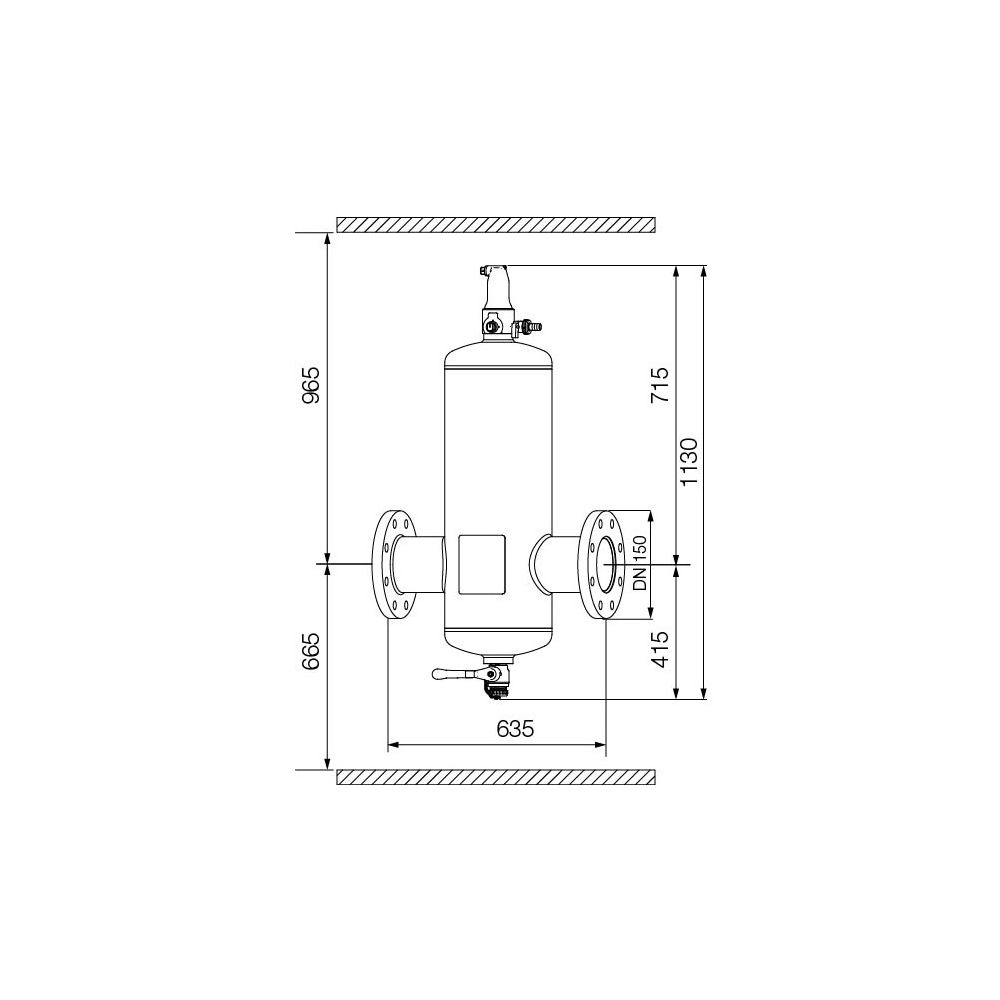

IMI Pneumatex Abscheider Zeparo Aero ZA 150, DN 150 PN 10, Flanschanschluss

Der IMI Pneumatex Abscheider Zeparo Aero ZA 150 ist ein Luft- und Mikroblasenabscheider mit DN 150 und PN 10 Flanschanschluss. Er wurde speziell für die hohen Anforderungen in Großanlagen entwickelt, um Heiz-, Solar- und Kühlwassersysteme zuverlässig von Luft zu befreien und somit eine luftfreie Anlage zu ermöglichen.

Wie funktioniert die Abscheidung von Luft und Mikroblasen?

Der Zeparo Aero nutzt den Helistill-Separator für einen hohen Wirkungsgrad bei der Luft- und Mikroblasenabscheidung. Blasen können direkt nach oben in den automatischen Entlüfter aufsteigen. Verbleibende Mikrobläschen haften an den spiralförmig angeordneten Lamellen, verbinden sich zu größeren Bläschen und steigen ebenfalls nach oben in den Entlüfter. Dieses Prinzip stellt eine effektive Entfernung von Luft aus dem System sicher.

Welche Funktionen bietet der integrierte Schnellentlüfter?

Der integrierte ZUTX leakfree-Schnellentlüfter des IMI Pneumatex Zeparo Aero zeichnet sich durch eine stabile Schwimmerführung in einer strömungsberuhigten Kammer aus. Ein schmutzgeschütztes Präzisionsventil und eine Notverschlussschraube mit Signalfunktion sind weitere Merkmale. Der Entlüfter ist absperrbar und in einer eXtra-Multifunktionsausführung mit einem 3-Wege-Hahn ausgestattet, der das Umschalten zwischen Betrieb, Service und Entleerung ermöglicht.

Für welche Systeme und Einbaulagen ist der Abscheider geeignet?

Der IMI Pneumatex Zeparo Aero ist für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert und eignet sich für geschlossene Systeme. Die Bauart Industrial aus Stahl in der Farbe Beryllium ist robust und langlebig. Ein Frostschutzmittelzusatz von bis zu 50% ist zulässig, was die Flexibilität in verschiedenen Betriebsumgebungen erhöht. Der Abscheider ist für den waagerechten Einbau vorgesehen, wobei die Ausführung generell horizontal/vertikal ermöglicht.

Technische Daten

• Typ Abscheider: Luft
• Nenndurchmesser: DN 150
• Druckstufe Artikel: PN 10
• Anschluss: Flansch
• Werkstoff Gehäuse: Stahl
• Max. zulässiger Druck: 10 bar
• Max. zulässige Temperatur: 110 °C
• Min. zulässige Temperatur: -10 °C
• Nenndurchfluss: 93 m³/h
• Max. Durchfluss: 216 m³/h

Der IMI Pneumatex Zeparo Aero ZA 150 Luft- und Mikroblasenabscheider bietet eine zuverlässige Lösung zur Aufrechterhaltung luftfreier Heiz-, Solar- und Kühlwassersysteme. Mit einem Nenndurchmesser von DN 150, einer Druckstufe von PN 10 und einem breiten Temperaturbereich von -10 °C bis 110 °C sorgt dieses Gerät für einen effizienten Betrieb und trägt zur Langlebigkeit der Anlage bei. Die Durchflussleistung liegt zwischen 93 m³/h und 216 m³/h.
