IMI Pneumatex Abscheider Zeparo Aero ZA 125, DN 125 PN 10, Flanschanschluss

Der IMI Pneumatex Luft- und Mikroblasenabscheider Zeparo Aero ZA 125 mit DN 125 und PN 10 ist eine spezialisierte Lösung für Heiz-, Solar- und Kühlwassersysteme. Er wurde für die hohen Anforderungen in Großanlagen entwickelt, um eine luftfreie Anlage zu realisieren. Ausgestattet mit dem helistill-Separator und einem ZUTX leakfree-Schnellentlüfter, sorgt dieser Abscheider für eine effiziente Entfernung von Luft und Mikroblasen.

Welche Funktion erfüllt der Zeparo Aero Abscheider?

Der Zeparo Aero Abscheider von IMI Pneumatex ist darauf ausgelegt, Luftprobleme in Heiz-, Solar- und Kühlwassersystemen effektiv zu beheben. Das umfassende Zeparo-Programm bietet eine komplette und zuverlässige Lösung für Anwendungen jeglicher Größe. Durch die effiziente Abscheidung von Luft und Mikroblasen wird die Systemleistung optimiert und potenzielle Störungen durch Lufteinschlüsse reduziert.

Wie arbeitet der Helistill-Separator?

Das Funktionsprinzip des helistill-Separators ermöglicht eine hochwirksame Abscheidung von Gasen. Größere Blasen steigen direkt nach oben in den automatischen Entlüfter auf. Die verbleibenden Mikrobläschen haften an den spiralförmig angeordneten Lamellen, verbinden sich dort zu größeren Bläschen und steigen ebenfalls nach oben in den Entlüfter. Dieses Whirl-Funktionsprinzip ermöglicht eine kontinuierliche und gründliche Entlüftung des Systems.

Welche Vorteile bietet der ZUTX leakfree-Schnellentlüfter?

Der ZUTX leakfree-Schnellentlüfter ist ein zentraler Bestandteil des Zeparo Aero Abscheiders. Er verfügt über eine stabile Schwimmerführung in einer strömungsberuhigten Kammer sowie ein schmutzgeschütztes Präzisionsventil und eine Notverschlussschraube mit Signalfunktion. Der Entlüfter ist absperrbar und in einer eXtra-Multifunktionsausführung mit einem 3-Wege-Hahn erhältlich, der das Umschalten zwischen Betrieb, Service und Entleerung ermöglicht.

Für welche Anwendungen ist der Abscheider geeignet?

Der IMI Pneumatex Zeparo Aero Abscheider ist speziell für den Einsatz in Heiz-, Solar- und Kühlwassersystemen konzipiert. Er ist für geschlossene Systeme geeignet und ermöglicht den Zusatz von Frostschutzmitteln bis zu 50%. Die Bauart Industrial und die Entwicklung für hohe Anforderungen in Großanlagen unterstreichen die Robustheit und Leistungsfähigkeit dieses Luft- und Mikroblasenabscheiders.

Welche Konstruktionsmerkmale zeichnen den Abscheider aus?

Der Abscheider ist aus Stahl gefertigt und in der Farbe Beryllium gehalten. Er ist für den waagerechten Einbau vorgesehen und wird in einer horizontal/vertikalen Ausführung angeboten. Der Anschluss erfolgt über Flansche PN 16, während das Gehäuse eine Druckstufe von PN 10 aufweist. Die Konstruktion entspricht der PED 2014/68/EU. Ein automatischer Entlüfter ist integriert, und die Magnetposition ist intern mit einem magnetischen Funktionsprinzip. Für die Installation ist kein Spezialwerkzeug erforderlich.

Technische Daten

• Nenndurchmesser: DN 125
• Druckstufe Artikel: PN 10
• Max. zul. Druck: 10 bar
• Min. zul. Druck: 0 bar
• Max. zul. Temperatur: 110 °C
• Min. zul. Temperatur: -10 °C
• Nenndurchfluss: 58 m3/h
• Max. Durchfluss: 148 m3/h

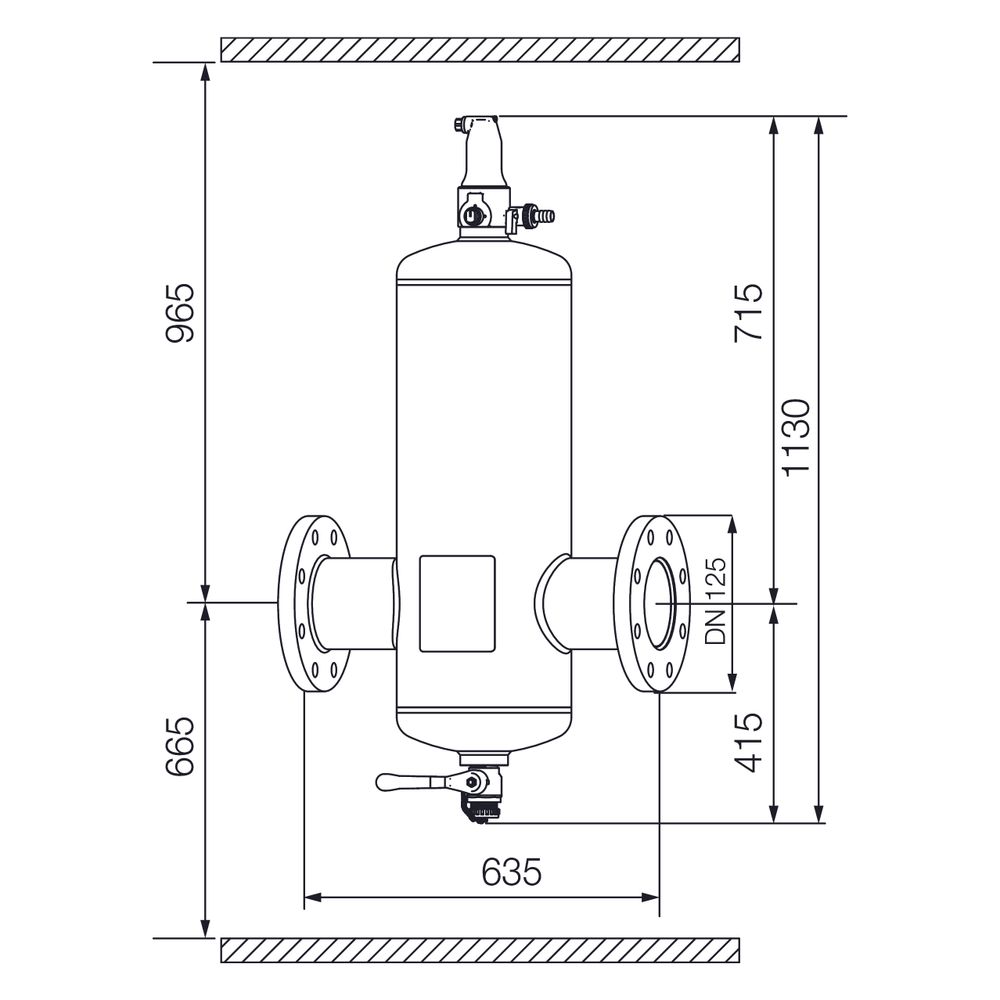

• Baulänge: 635
• Max. Glykol-Mischung: 50
• Werkstoff des Gehäuses: Stahl
• Anschluss: Flansch

Der IMI Pneumatex Zeparo Aero ZA 125 Luft- und Mikroblasenabscheider ist eine essenzielle Komponente für die Aufrechterhaltung der Systemintegrität in Heiz-, Solar- und Kühlanlagen. Mit einer Durchflussleistung von 58 bis 148 m3/h und einem breiten Mediumtemperaturbereich von -10 bis 110 °C sorgt er für einen effizienten und störungsfreien Betrieb. Die robuste Bauweise aus Stahl und die Druckstufe PN 10 unterstreichen die Langlebigkeit und Zuverlässigkeit dieses Abscheiders.
