Glen Dimplex Heizkreisverteiler VHK TWES, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301

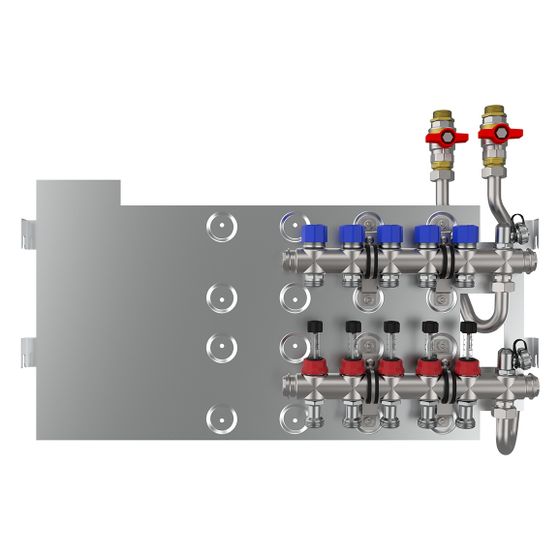

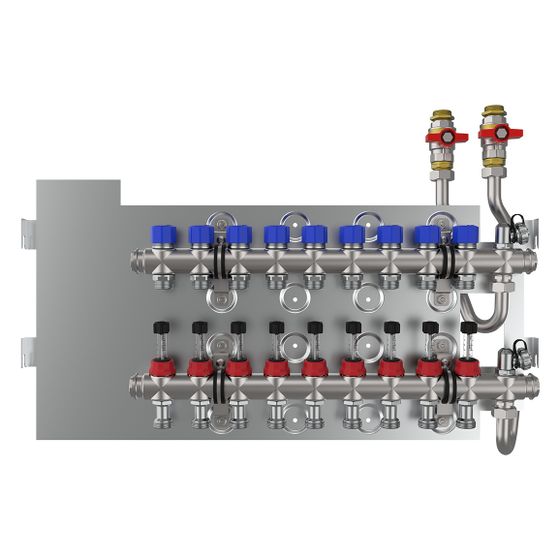

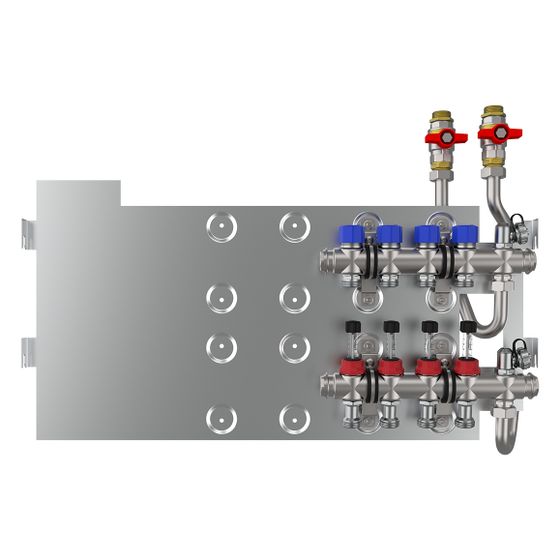

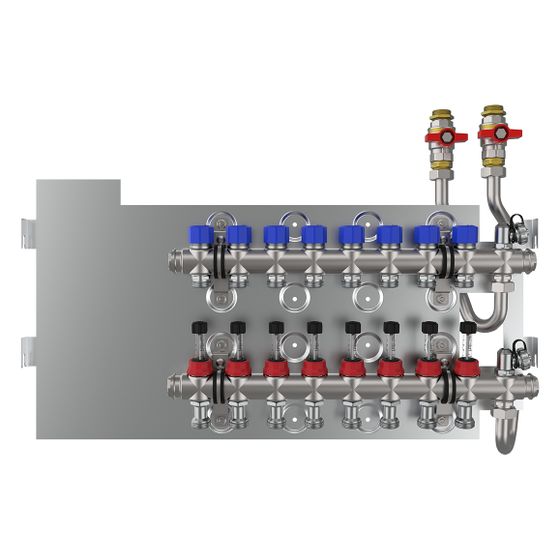

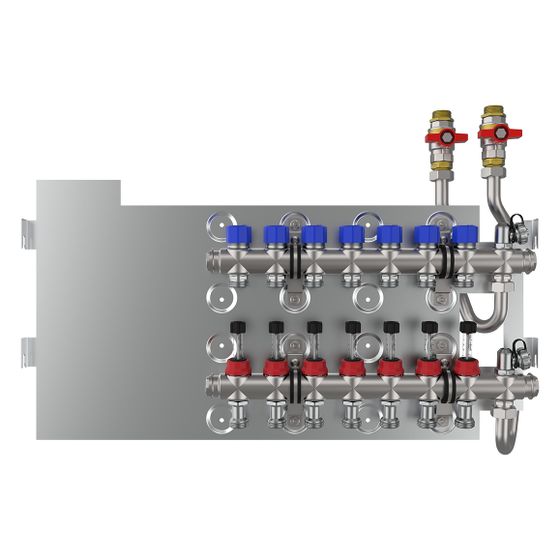

5 weitere Ausführungen verfügbar
Beschreibung

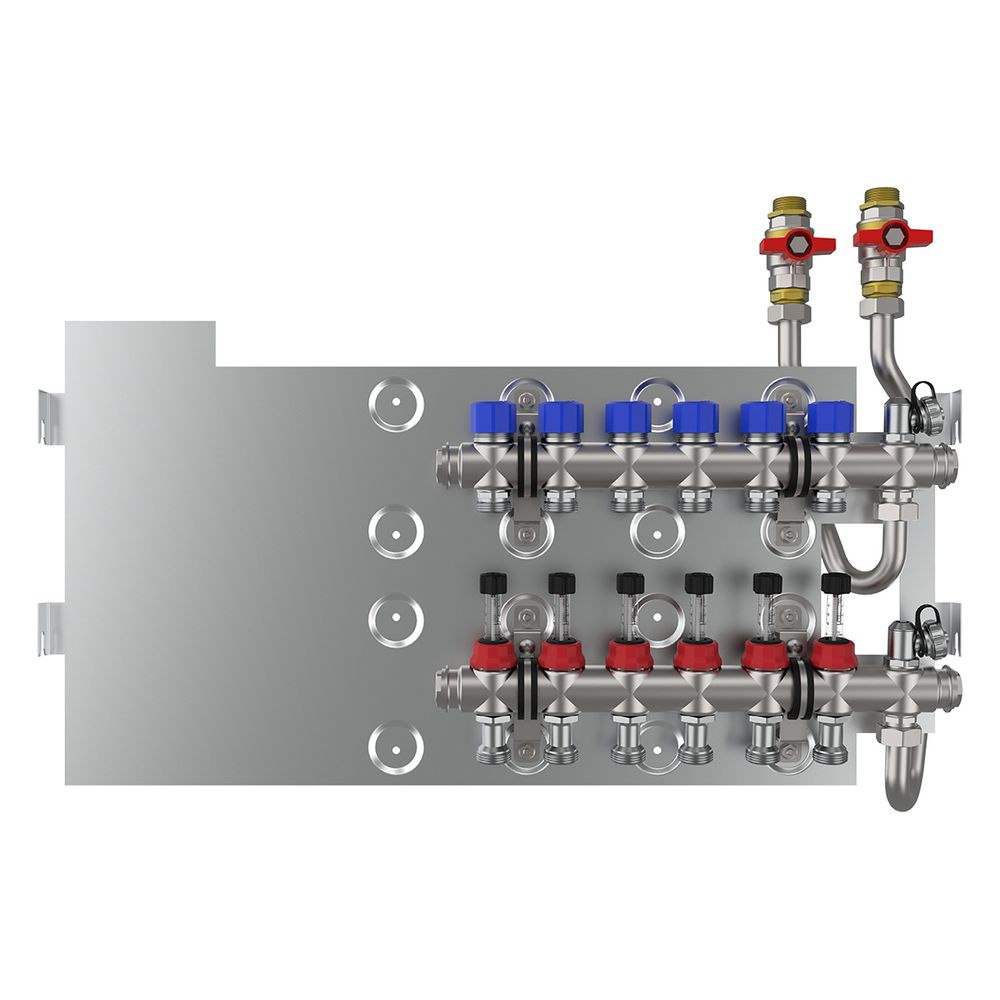

Glen Dimplex Heizkreisverteiler 6-fach VHK TWES6, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
Der GD Heizkreisverteiler VHK TWES6 ist eine 6-fache Heizkreiserweiterung aus Edelstahl 1.4301, konzipiert zur Erweiterung der Trinkwassererwärmungsmodule TWES HY und HYplus. Er ermöglicht die Anbindung von bis zu sechs Heiz- oder Kühlkreisen für Vor- und Rücklauf und ist ideal für den Einbau in Schrankmodule wie UPG L oder APG L. Mit Abmessungen von 691x453x105 mm (BxHxT) und einem Gewicht von 5,7 kg bietet er eine kompakte Lösung. Der Verteiler ist für den Betrieb mit Heizungswasser, Kühlwasser, Glykol und Ethanol geeignet.
Wie unterstützt der Verteiler den hydraulischen Abgleich?
Der Verteiler ist im Vorlauf mit Durchflussanzeigern ausgestattet, die einen Messbereich von 0 bis 3 Litern pro Minute abdecken. Diese ermöglichen den präzisen hydraulischen Abgleich jedes einzelnen Heizkreises, um eine gleichmäßige Wärmeverteilung sicherzustellen. Im Rücklauf sind Absperr- und regulierbare Durchflussventile mit Thermostatventileinsätzen M30x1,5 integriert, die die Aufnahme von Stell- oder Regelantrieben erlauben und so eine präzise Steuerung der einzelnen Heizkreise ermöglichen.
Welche Anschluss- und Montagemöglichkeiten bietet der VHK TWES6?
Der Verteiler verfügt über Außengewindeanschlüsse G ¾“ AG (3/4 Zoll) für Vor- und Rücklauf sowie für die sechs Abzweige. Die vormontierten Verteil- und Anschlusskomponenten auf einem Blech erleichtern den Anschluss und den Einbau in die vorgesehenen Schrankmodule. Die Montage erfolgt schallentkoppelt auf dem Grundblech mittels gummierter Befestigungsschellen, was Vibrationen und Geräusche reduziert.
Für welche Medien und Betriebsbedingungen ist der Verteiler geeignet?
Der Heizkreisverteiler ist ausgelegt für den Einsatz mit Heizungswasser, Kühlwasser, Glykol und Ethanol. Er ist nicht für den Einsatz mit Gas, Leitungswasser oder Pressluft vorgesehen. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 45, und der maximale Betriebsdruck liegt bei 4 bar (Druckstufe PN 4).
Welche zusätzlichen Funktionen sind integriert?
Der Verteiler ist mit Spül-, Füll- und Entleerungsventilen sowie Absperrkugelhähnen G ¾“ AG im Vor- und Rücklauf ausgestattet. Zudem sind Entlüftungen vorhanden, um Luft im System zu entfernen. Befestigungsmaterial ist für eine sichere Montage enthalten. Eine Isolierung oder Rückstromsicherung ist nicht integriert.
Technische Daten
- Werkstoff: Edelstahl 1.4301 (Edelstahl 304)
- Anzahl der Abzweige: 6
- Anschlussnennweite Heiz-/Kühlkreise: G ¾“ AG (3/4 Zoll)
- Max. Betriebsdruck: 4 bar (PN 4)
- Max. Mediumtemperatur (Dauerbetrieb): 45
- Abmessungen (BxHxT): 691 x 453 x 105 mm
- Gewicht: 5,7 kg
- Durchflussanzeiger: 0-3 l/min
- Thermostatventileinsätze: M30x1,5
- Montageart: Einbau, schallentkoppelt
Der GD Heizkreisverteiler VHK TWES6 bietet eine zuverlässige und kompakte Lösung zur Erweiterung von Trinkwassererwärmungsanlagen um bis zu sechs Heiz- oder Kühlkreise. Gefertigt aus hochwertigem Edelstahl 1.4301 und ausgelegt für einen maximalen Betriebsdruck von 4 bar, unterstützt er mit integrierten Durchflussanzeigern und regelbaren Ventilen einen präzisen hydraulischen Abgleich und einen effizienten Betrieb. Seine einfache Montage und die vielseitigen Anschlussmöglichkeiten machen ihn zu einer praktischen Komponente für moderne Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | VHK TWES6 |
| Hersteller-Artikelnummer | 382700 |
| Hersteller | Dimplex |
| Abstand zwischen den Abzweigungen | 50 |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Anschluss Abzweigungen | Außengewinde konisch (NPT) |
| Anzahl der Abzweige | 6 |
| Anzahl der Verzweigungsrichtungen | 0 |
| Arbeitslänge Abzweig 1 | 0 |
| Arbeitslänge Anschluss 1 | 100 |
| Arbeitslänge Anschluss 2 | 100 |
| Arbeitslänge Verteiler | 342 |
| Artikelnummer | DIMPLEX-382700 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 372 |
| Baulänge | 691 |
| Bautiefe | 76 |
| Druckstufe Artikel | PN 4 |
| EAN-13 | 4015627382701 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Gas | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 5,98 kg |
| KOMO-Prüfsiegel | nein |
| Länge Anschluss 1 | 472 |
| Länge Anschluss 2 | 230 |
| Länge Seitenarm | 0 |
| Länge Verteiler | 392 |
| Max Mediumtemperatur (Dauerbetrieb) | 45 |
| Mit Absperrventil | ja |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Rückstromsicherung | nein |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Einbau |
| Nenndurchmesser Abzweigungen | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz | unbehandelt |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Venturidüse | ohne |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| WEEE-Nr. | 26295273 |
