Glen Dimplex Heizkreisverteiler VHK TWES, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
5 weitere Ausführungen verfügbar
Beschreibung

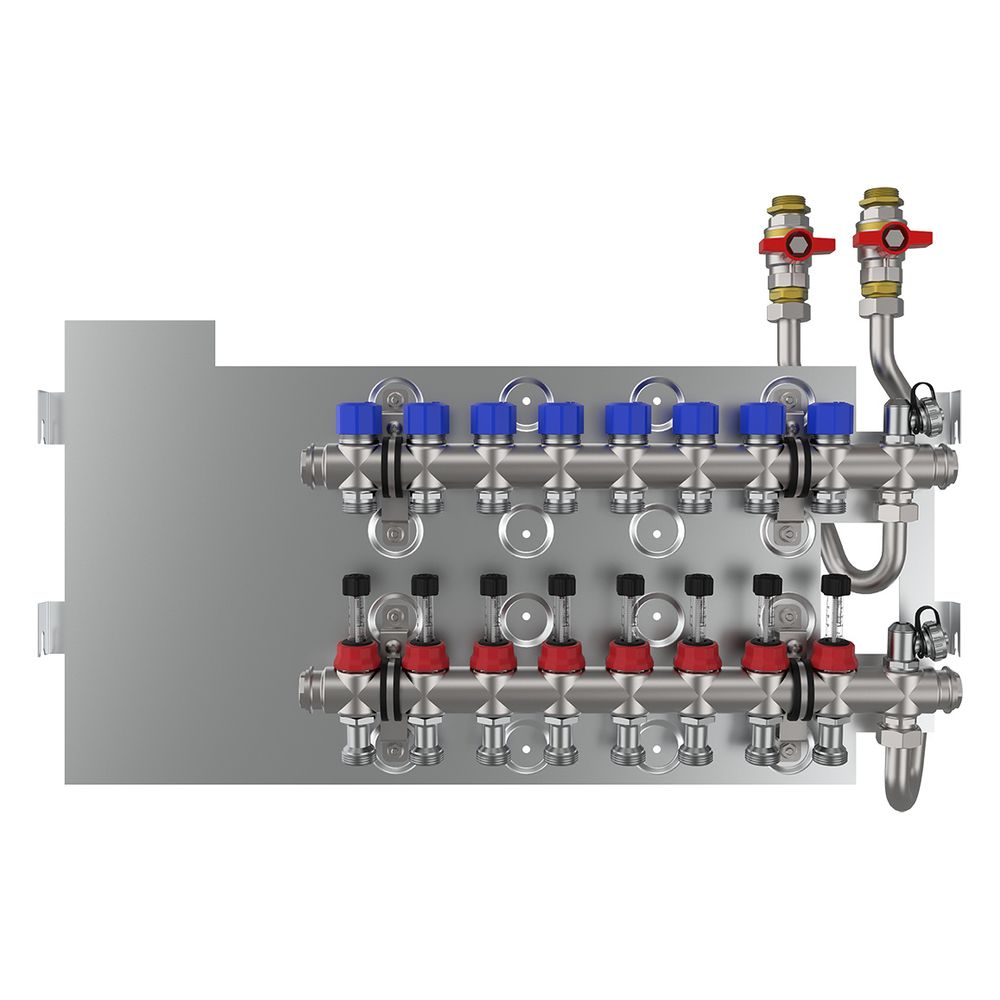

Glen Dimplex Heizkreisverteiler 8-fach VHK TWES8, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
Der GD Heizkreisverteiler VHK TWES8 ist eine 8-fache Heizkreiserweiterung, die speziell für die Trinkwassererwärmungsmodule TWES HY und HYplus von Glen Dimplex entwickelt wurde. Gefertigt aus Edelstahl 1.4301, ermöglicht dieser Verteiler die Erweiterung auf bis zu acht Heiz- oder Kühlkreise für Vor- und Rücklauf. Mit seinen kompakten Maßen von 691x453x105 mm (BxHxT) und einem Gewicht von 6,3 kg ist er für den einfachen Einbau in Schrankmodule wie UPG L oder APG L konzipiert.
Wie ist der Heizkreisverteiler konstruiert und montiert?
Der Verteiler besteht aus Edelstahl 1.4301 und ist für die Erweiterung von Trinkwassererwärmungsmodulen auf bis zu 8 Heiz- oder Kühlkreise ausgelegt. Alle Verteil- und Anschlusskomponenten sind auf einem Blech vormontiert, was einen einfachen Anschluss und Einbau in passende Schrankmodule wie UPG L oder APG L ermöglicht. Die Montage erfolgt schallentkoppelt auf dem Grundblech mittels gummierten Befestigungsschellen, um Vibrationen und Geräuschentwicklung zu minimieren.
Welche Funktionen bietet der Verteiler für die Heizkreisregelung?
Der Verteilerbalken ist mit einem Durchflussanzeiger im Vorlaufverteiler ausgestattet, der einen Bereich von 0-3 l/min abdeckt und den hydraulischen Abgleich jedes einzelnen Heizkreises unterstützt. Im Rücklaufverteiler befinden sich absperr- und regulierbare Durchflüsse für jeden Wand- oder Fußbodenheizungskreis. Diese sind mit Thermostatventileinsätzen M30x1,5 versehen, die die Aufnahme von Stell- oder Regelantrieben ermöglichen.
Welche Anschlüsse und Wartungsmöglichkeiten sind vorhanden?
Für den Vor- und Rücklauf sind Spül-, Füll-, Entleerungsventile sowie Absperrkugelhähne G ¾“ AG integriert. Die Anschlussnennweite für die Heiz- oder Kühlkreise beträgt ebenfalls G ¾“ AG. Der maximale Betriebsdruck liegt bei 4 bar. Der Verteiler ist mit Absperrventilen, Entlüftung sowie Füll- und Entleerungshähnen ausgestattet, was eine einfache Wartung und Inbetriebnahme unterstützt.
Für welche Medien und Betriebsbedingungen ist der Heizkreisverteiler geeignet?
Dieser Heizkreisverteiler ist speziell für den Einsatz mit Heizungswasser, Kühlwasser, Glykol und Ethanol konzipiert. Eine Verwendung für Gas, Leitungswasser oder Pressluft ist nicht vorgesehen. Das System ist gebunden und verfügt über eine Typenzulassung nach BBR/EKS. Die maximale Mediumtemperatur im Dauerbetrieb beträgt 45 °C.
Technische Daten
- Anzahl der Abzweige: 8
- Werkstoff: Edelstahl 1.4301 (Edelstahl 304)
- Maße (BxHxT): 691x453x105 mm
- Gewicht: 6,3 kg
- Max. Betriebsdruck: 4 bar (PN 4)
- Max. Mediumtemperatur (Dauerbetrieb): 45 °C
- Nenndurchmesser Anschlüsse: G ¾“ AG (3/4 Zoll)
- Durchflussanzeiger Bereich: 0-3 l/min
- Thermostatventileinsätze: M30x1,5
- Abstand zwischen den Abzweigungen: 50 mm
Der GD Heizkreisverteiler VHK TWES8 bietet eine zuverlässige und effiziente Lösung zur Erweiterung von Trinkwassererwärmungsmodulen. Seine robuste Bauweise aus Edelstahl 1.4301 und die präzisen Regelungsmöglichkeiten, wie der Durchflussanzeiger und die Thermostatventileinsätze, stellen einen optimalen hydraulischen Abgleich und eine flexible Steuerung von bis zu 8 Heiz- oder Kühlkreisen sicher. Mit einem maximalen Betriebsdruck von 4 bar und einer maximalen Mediumtemperatur von 45 °C ist er eine langlebige Komponente für moderne Heiz- und Kühlsysteme.
Lieferumfang
- 1x GD Heizkreisverteiler VHK TWES8
- 1x Befestigungsmaterial
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | VHK TWES8 |
| Hersteller-Artikelnummer | 382720 |
| Hersteller | Dimplex |
| Abstand zwischen den Abzweigungen | 50 |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Anschluss Abzweigungen | Außengewinde konisch (NPT) |
| Anzahl der Abzweige | 8 |
| Anzahl der Verzweigungsrichtungen | 0 |
| Arbeitslänge Abzweig 1 | 0 |
| Arbeitslänge Anschluss 1 | 100 |
| Arbeitslänge Anschluss 2 | 100 |
| Arbeitslänge Verteiler | 442 |
| Artikelnummer | DIMPLEX-382720 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 372 |
| Baulänge | 691 |
| Bautiefe | 76 |
| Druckstufe Artikel | PN 4 |
| EAN-13 | 4015627382725 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Gas | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 6,62 kg |
| KOMO-Prüfsiegel | nein |
| Länge Anschluss 1 | 472 |
| Länge Anschluss 2 | 230 |
| Länge Seitenarm | 0 |
| Länge Verteiler | 492 |
| Max Mediumtemperatur (Dauerbetrieb) | 45 |
| Mit Absperrventil | ja |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Rückstromsicherung | nein |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Einbau |
| Nenndurchmesser Abzweigungen | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz | unbehandelt |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Venturidüse | ohne |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| WEEE-Nr. | 26295273 |
