Glen Dimplex Heizkreisverteiler VHK TWES, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
5 weitere Ausführungen verfügbar
Beschreibung

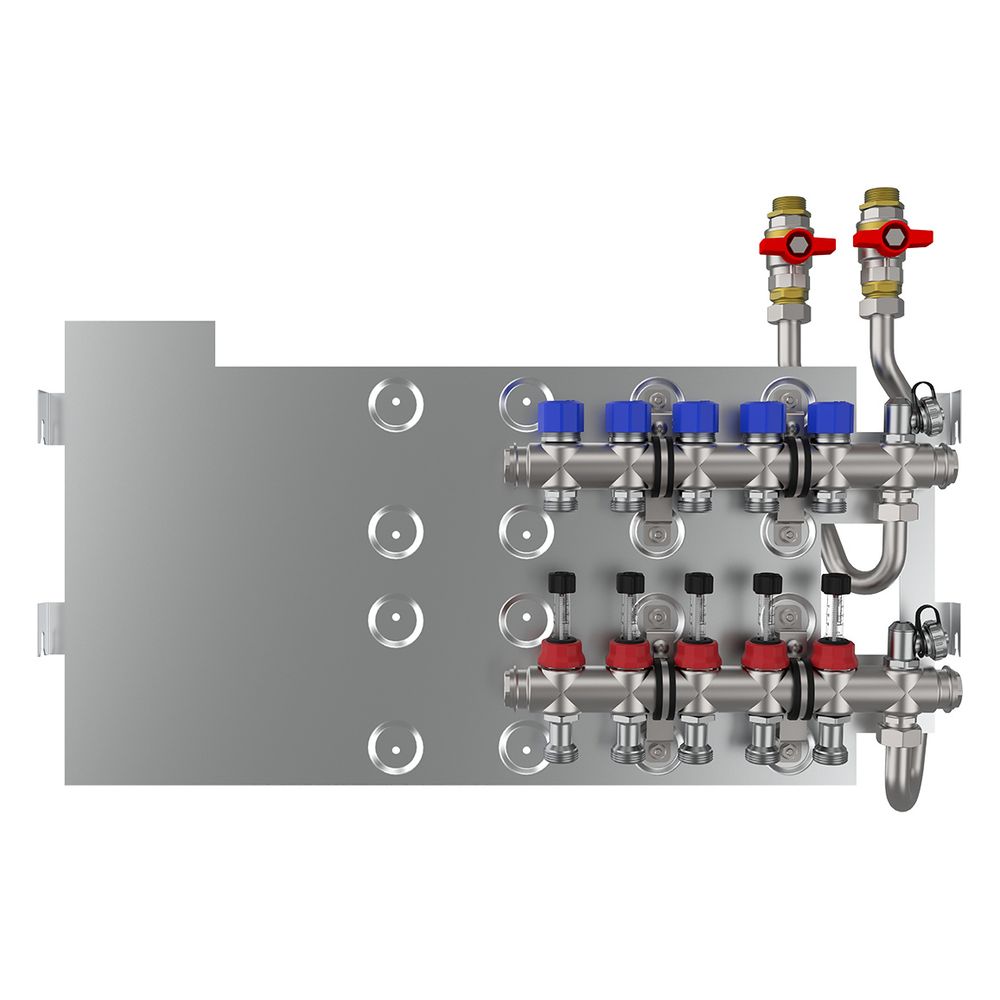

Glen Dimplex Heizkreisverteiler 5-fach VHK TWES5, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
Der GD Heizkreisverteiler VHK TWES5 ist eine 5-fache Heizkreiserweiterung aus Edelstahl 1.4301, die speziell für die Trinkwassererwärmungsmodule TWES HY und HYplus entwickelt wurde. Er ermöglicht die Anbindung von bis zu fünf Heiz- oder Kühlkreisen für Vor- und Rücklauf und ist für den Einsatz mit Heizungswasser, Kühlwasser, Glykol und Ethanol geeignet. Durch seine vormontierte Bauweise ist ein einfacher Anschluss und Einbau in passende Schrankmodule wie UPG L oder APG L sichergestellt.
Wie ist der GD Heizkreisverteiler konstruiert und montiert?
Der Verteiler besteht aus hochwertigem Edelstahl 1.4301 und ist auf einem stabilen Blech vormontiert. Diese Konstruktion erleichtert den Anschluss und die Integration in bestehende Schrankmodule (UPG L / APG L). Die schallentkoppelte Montage auf dem Grundblech mit gummierten Befestigungsschellen trägt zu einem geräuscharmen Betrieb bei.
Welche Funktionen und Komponenten bietet der Verteilerbalken?
Der Verteilerbalken ist mit einem Durchflussanzeiger im Vorlaufverteiler ausgestattet, der eine präzise Einstellung von 0-3 l/min für den hydraulischen Abgleich jedes einzelnen Heizkreises ermöglicht. Im Rücklaufverteiler befinden sich Absperr- und regulierbare Durchflüsse für jeden Wand- oder Fußbodenheizungskreis. Diese sind mit Thermostatventileinsätzen M30x1,5 versehen, die die Aufnahme von Stell- oder Regelantrieben erlauben. Zusätzlich sind Spül-, Füll-, Entleerungsventile sowie Absperrkugelhähne G ¾“ AG im Vor- und Rücklauf integriert.
Für welche Medien und Betriebsbedingungen ist der Verteiler geeignet?
Dieser Heizkreisverteiler ist primär für die Erweiterung von Trinkwassererwärmungsmodulen auf bis zu fünf Heiz- oder Kühlkreise ausgelegt. Er ist geeignet für Heizungswasser, Kühlwasser, Glykol und Ethanol. Die Anschlussnennweite für die Heiz- bzw. Kühlkreise beträgt G ¾“ AG. Der maximale Betriebsdruck liegt bei 4 bar, und die maximale Mediumtemperatur im Dauerbetrieb beträgt 45 °C. Der Verteiler ist nicht für Leitungswasser, Gas oder Pressluft geeignet.
Technische Daten
- Baulänge: 691 mm
- Bauhöhe: 372 mm
- Bautiefe: 76 mm
- Gewicht: 5,3 kg
- Werkstoff: Edelstahl 1.4301 (Edelstahl 304)
- Anzahl der Abzweige: 5
- Nenndurchmesser Abzweigungen: G 3/4 Zoll (20) AG
- Max. Betriebsdruck: 4 bar (PN 4)
- Max. Mediumtemperatur (Dauerbetrieb): 45 °C
- Abstand zwischen den Abzweigungen: 50 mm
- Durchflussanzeiger: 0-3 l/min im Vorlauf
- Thermostatventileinsätze: M30x1,5
Der GD Heizkreisverteiler VHK TWES5 aus Edelstahl 1.4301 ist eine zuverlässige und effiziente Lösung zur Erweiterung von Trinkwassererwärmungsmodulen um bis zu fünf Heiz- oder Kühlkreise. Mit integrierten Durchflussanzeigern für den hydraulischen Abgleich, Thermostatventileinsätzen M30x1,5 und einem maximalen Betriebsdruck von 4 bar bietet er eine flexible und präzise Steuerung für Wand- oder Fußbodenheizungssysteme. Die vormontierte Bauweise ermöglicht eine einfache Installation in passende Schrankmodule.
Lieferumfang
- 1x GD Heizkreisverteiler VHK TWES5
- 1x Befestigungsmaterial
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | VHK TWES5 |
| Hersteller-Artikelnummer | 382690 |
| Hersteller | Dimplex |
| Abstand zwischen den Abzweigungen | 50 |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Anschluss Abzweigungen | Außengewinde konisch (NPT) |
| Anzahl der Abzweige | 5 |
| Anzahl der Verzweigungsrichtungen | 0 |
| Arbeitslänge Abzweig 1 | 0 |
| Arbeitslänge Anschluss 1 | 100 |
| Arbeitslänge Anschluss 2 | 100 |
| Arbeitslänge Verteiler | 342 |
| Artikelnummer | DIMPLEX-382690 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 372 |
| Baulänge | 691 |
| Bautiefe | 76 |
| Druckstufe Artikel | PN 4 |
| EAN-13 | 4015627382695 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Gas | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 5,65 kg |
| KOMO-Prüfsiegel | nein |
| Länge Anschluss 1 | 472 |
| Länge Anschluss 2 | 230 |
| Länge Seitenarm | 0 |
| Länge Verteiler | 292 |
| Max Mediumtemperatur (Dauerbetrieb) | 45 |
| Mit Absperrventil | ja |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Rückstromsicherung | nein |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Einbau |
| Nenndurchmesser Abzweigungen | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz | unbehandelt |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Venturidüse | ohne |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| WEEE-Nr. | 26295273 |
