Glen Dimplex Heizkreisverteiler VHK TWES, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
5 weitere Ausführungen verfügbar
Beschreibung

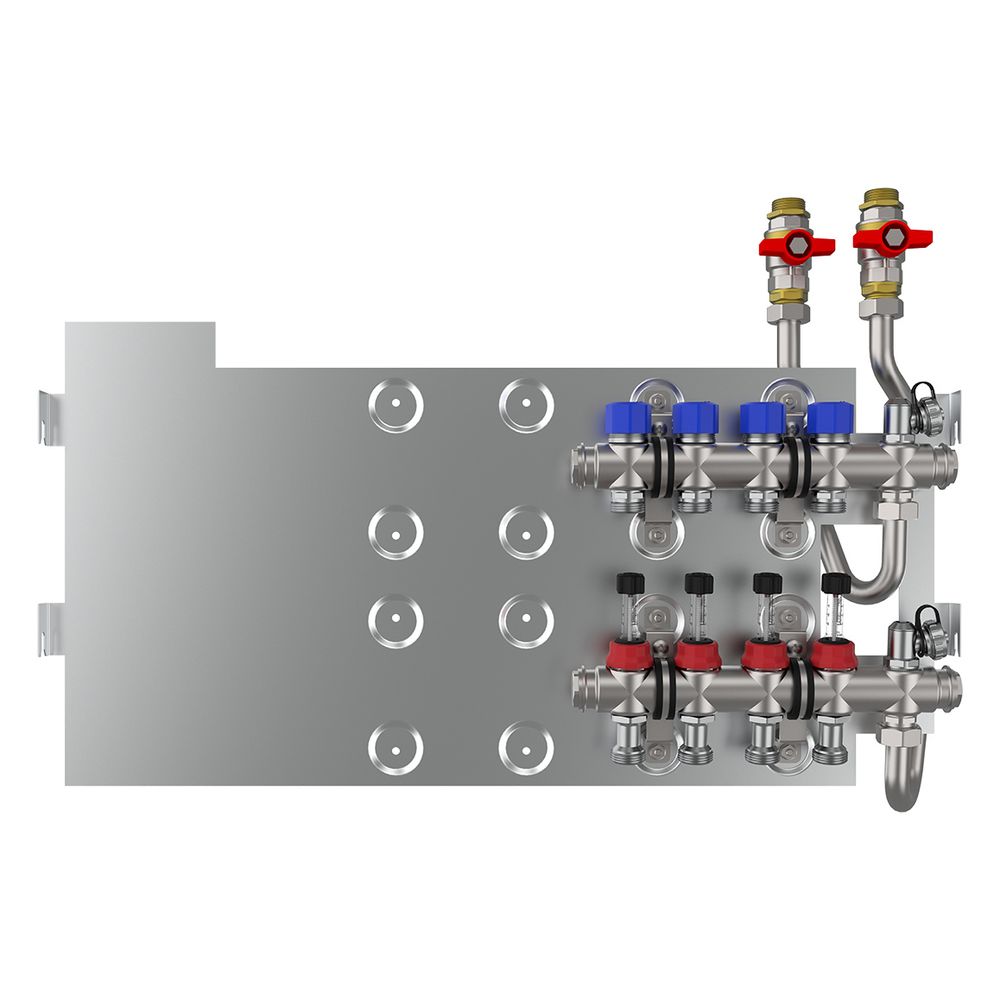

Glen Dimplex Heizkreisverteiler 4-fach VHK TWES4, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
Der GD Heizkreisverteiler VHK TWES4 von Glen Dimplex ist eine 4-fache Heizkreiserweiterung aus Edelstahl 1.4301. Er dient zur Erweiterung von Trinkwassererwärmungsmodulen der Serien TWES HY und HYplus auf vier Heiz- oder Kühlkreise für Vor- und Rücklauf. Die vormontierten Komponenten ermöglichen einen einfachen Anschluss und Einbau in Schrankmodule wie UPG L oder APG L. Dieses System ist ideal für Wand- oder Fußbodenheizungskreise.
Wie ist der GD Heizkreisverteiler VHK TWES4 konstruiert?
Der Verteiler ist aus Edelstahl 1.4301 gefertigt und auf einem Grundblech vormontiert. Alle Verteil- und Anschlusskomponenten sind integriert, was den Einbau vereinfacht. Die schallentkoppelte Montage auf dem Grundblech wird durch gummierte Befestigungsschellen sichergestellt. Mit einer Baugröße von 691 mm (Breite) x 453 mm (Höhe) x 62 mm (Tiefe) und einem Gewicht von 5 kg ist der Verteiler kompakt und robust.
Welche Funktionen bietet der Heizkreisverteiler für den hydraulischen Abgleich?
Für den hydraulischen Abgleich jedes einzelnen Heizkreises ist ein Durchflussanzeiger mit einem Messbereich von 0-3 l/min im Vorlaufverteiler integriert. Der Rücklaufverteiler verfügt über Absperr- und regulierbare Durchflüsse für jeden Wand- oder Fußbodenheizungskreis. Diese sind mit Thermostatventileinsätzen der Größe M30x1,5 ausgestattet, die die Aufnahme von Stell- beziehungsweise Regelantrieben ermöglichen.
Welche Anschlüsse und Betriebsparameter sind relevant?
Der Verteiler ist mit Spül-, Füll- und Entleerungsventilen sowie Absperrkugelhähnen G ¾“ AG im Vor- und Rücklauf ausgestattet. Die Anschlussnennweite für die Heiz- beziehungsweise Kühlkreise beträgt ebenfalls G ¾“ AG. Der maximale Betriebsdruck des Systems liegt bei 4 bar, und die maximale Mediumtemperatur im Dauerbetrieb beträgt 45 °C. Der Verteiler ist für Heizungswasser, Kühlwasser und Glykol geeignet, jedoch nicht für Leitungswasser, Gas oder Pressluft.
Technische Daten
- Werkstoff: Edelstahl 1.4301
- Anzahl der Abzweige: 4
- Anschlussnennweite Heiz-/Kühlkreise: G 3/4 Zoll AG
- Max. Betriebsdruck: 4 bar
- Max. Mediumtemperatur (Dauerbetrieb): 45 °C
- Maße (BxHxT): 691 x 453 x 62 mm
- Gewicht: 5 kg
- Durchflussanzeiger: 0-3 l/min
- Thermostatventileinsätze: M30x1,5
Der Glen Dimplex Heizkreisverteiler VHK TWES4 bietet eine zuverlässige und effiziente Lösung zur Erweiterung von Trinkwassererwärmungsmodulen. Gefertigt aus hochwertigem Edelstahl 1.4301 und ausgelegt für vier Heiz- oder Kühlkreise, ermöglicht er einen präzisen hydraulischen Abgleich und eine flexible Regelung. Mit einem maximalen Betriebsdruck von 4 bar und vormontierten Komponenten ist dieser Verteiler eine robuste Ergänzung für moderne Heiz- und Kühlsysteme.
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | VHK TWES4 |
| Hersteller-Artikelnummer | 382680 |
| Hersteller | Dimplex |
| Abstand zwischen den Abzweigungen | 50 |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Anschluss Abzweigungen | Außengewinde konisch (NPT) |
| Anzahl der Abzweige | 4 |
| Anzahl der Verzweigungsrichtungen | 0 |
| Arbeitslänge Abzweig 1 | 0 |
| Arbeitslänge Anschluss 1 | 100 |
| Arbeitslänge Anschluss 2 | 100 |
| Arbeitslänge Verteiler | 242 |
| Artikelnummer | DIMPLEX-382680 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 453 |
| Baulänge | 690 |
| Bautiefe | 62 |
| Druckstufe Artikel | PN 4 |
| EAN-13 | 4015627382688 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Gas | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 5,32 kg |
| KOMO-Prüfsiegel | nein |
| Länge Anschluss 1 | 472 |
| Länge Anschluss 2 | 230 |
| Länge Seitenarm | 0 |
| Länge Verteiler | 292 |
| Max Mediumtemperatur (Dauerbetrieb) | 45 |
| Mit Absperrventil | ja |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Rückstromsicherung | nein |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Einbau |
| Nenndurchmesser Abzweigungen | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz | unbehandelt |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Venturidüse | ohne |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| WEEE-Nr. | 26295273 |
