Glen Dimplex Heizkreisverteiler VHK TWES, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
5 weitere Ausführungen verfügbar
Beschreibung

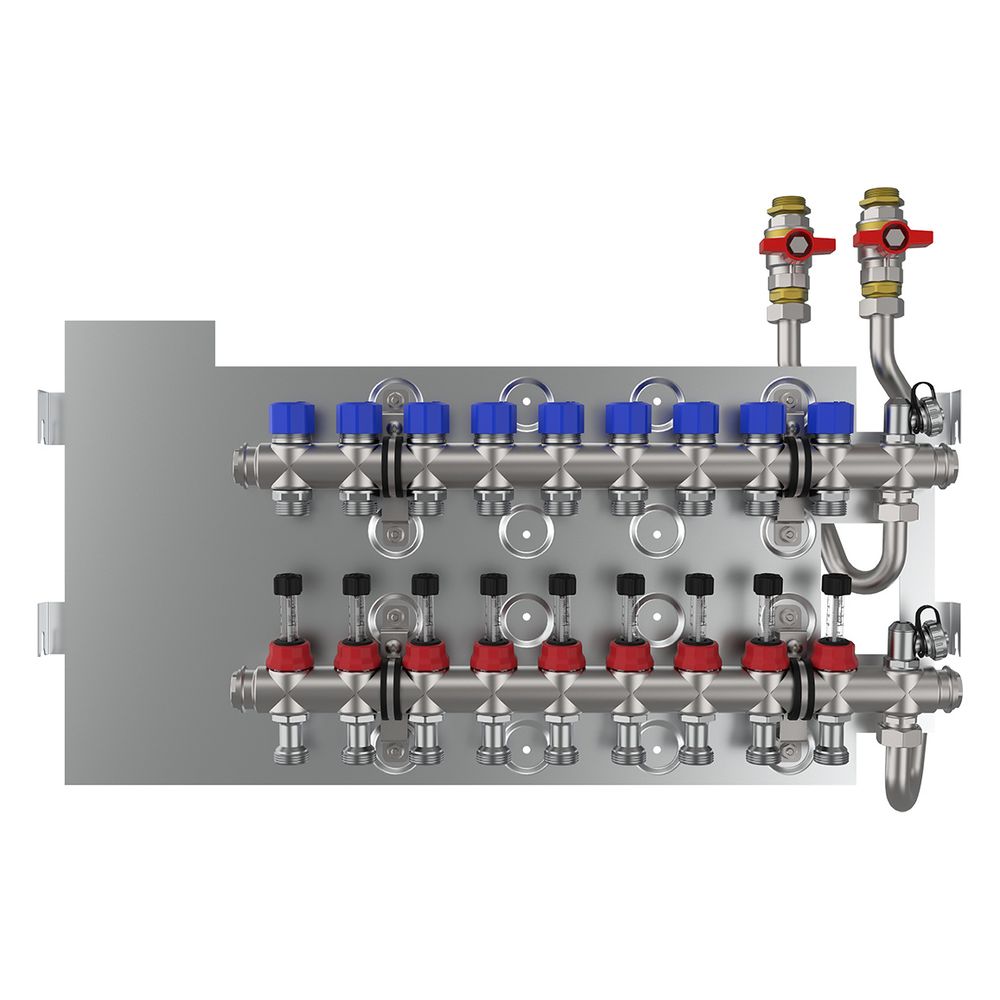

Glen Dimplex Heizkreisverteiler 9-fach VHK TWES9, Erweiterung für TWES HY und HYplus, Edelstahl 1.4301
GD Heizkreisverteiler VHK TWES9 Heizkreiserweiterung 9-fach
Der GD Heizkreisverteiler VHK TWES9 von Glen Dimplex ist eine 9-fach Heizkreiserweiterung aus Edelstahl 1.4301, die speziell für die Erweiterung der Trinkwassererwärmungsmodule TWES (HY)(+) entwickelt wurde. Er ermöglicht die Anbindung von bis zu neun Heiz- oder Kühlkreisen für Vor- und Rücklauf und ist für den einfachen Einbau in Schrankmodule wie UPG L und APG L konzipiert. Mit seinen kompakten Abmessungen von 691 x 453 x 105 mm und einem Gewicht von 6,6 kg ist er eine platzsparende Lösung für Wand- oder Fußbodenheizungssysteme.
Welche Funktionen bietet der GD Heizkreisverteiler VHK TWES9?
Im Vorlaufverteiler ist ein Durchflussanzeiger mit einem Messbereich von 0-3 l/min integriert, der den hydraulischen Abgleich jedes einzelnen Heizkreises ermöglicht. Der Rücklaufverteiler verfügt über absperr- und regulierbare Durchflüsse für jeden Wand- oder Fußbodenheizungskreis. Diese sind mit Thermostatventileinsätzen M30x1,5 ausgestattet, die die Aufnahme von Stell- oder Regelantrieben erlauben. Zusätzlich sind Spül-, Füll- und Entleerungsventile sowie Absperrkugelhähne G 3/4 Zoll AG im Vor- und Rücklauf vorhanden.
Für welche Medien und Betriebsbedingungen ist der Verteiler geeignet?
Der Verteiler ist für Heizungswasser, Kühlwasser, Glykol und Ethanol ausgelegt. Eine Verwendung für Gas, Leitungswasser oder Pressluft ist nicht vorgesehen. Die Anschlussnennweite für die Heiz- und Kühlkreise beträgt G 3/4 Zoll AG. Der maximale Betriebsdruck liegt bei 4 bar (Druckstufe PN 4) und die maximale Mediumtemperatur im Dauerbetrieb bei 45 °C.
Wie erfolgt die Montage des Heizkreisverteilers?
Alle Verteil- und Anschlusskomponenten sind auf einem Blech vormontiert, was einen einfachen Anschluss und Einbau in die Schrankmodule UPG L oder APG L ermöglicht. Die Montage erfolgt schallentkoppelt auf dem Grundblech mit gummierten Befestigungsschellen. Das notwendige Befestigungsmaterial ist im Lieferumfang enthalten. Der Verteiler ist für den Einbau konzipiert.
Technische Daten
- Anzahl der Abzweige: 9
- Werkstoff: Edelstahl 1.4301 (rostfreier Stahl)
- Abmessungen (BxHxT): 691 x 453 x 105 mm
- Gewicht: 6,6 kg
- Anschlussnennweite Heiz-/Kühlkreise: G 3/4 Zoll AG (20 mm)
- Max. Betriebsdruck: 4 bar (PN 4)
- Max. Mediumtemperatur (Dauerbetrieb): 45 °C
- Durchflussanzeiger: 0-3 l/min
- Abstand zwischen den Abzweigungen: 50 mm
Der GD Heizkreisverteiler VHK TWES9 bietet eine robuste und funktionale Lösung zur Erweiterung von Trinkwassererwärmungsmodulen um bis zu neun Heiz- oder Kühlkreise. Mit seiner hochwertigen Edelstahlkonstruktion, den integrierten Durchflussanzeigen und Absperrventilen unterstützt er eine präzise hydraulische Einstellung und einen einfachen Einbau. Die technischen Eigenschaften wie die Anschlussnennweite von G 3/4 Zoll AG, der maximale Betriebsdruck von 4 bar und die Mediumtemperatur von 45 °C machen ihn zu einer zuverlässigen Komponente für Heiz- und Kühlsysteme.
Lieferumfang
- 1x GD Heizkreisverteiler VHK TWES9 Heizkreiserweiterung 9-fach
- 1x Befestigungsmaterial
Technische Daten
| Hersteller-Warengruppe | Warmwasser-Geräte |
| Hersteller-Produktgruppe | Warmwassergeräte |
| Hersteller-Modellnummer | VHK TWES9 |
| Hersteller-Artikelnummer | 382730 |
| Hersteller | Dimplex |
| Abstand zwischen den Abzweigungen | 50 |
| Anschluss 1 | Außengewinde (metrisch) |
| Anschluss 2 | Außengewinde (metrisch) |
| Anschluss Abzweigungen | Außengewinde konisch (NPT) |
| Anzahl der Abzweige | 9 |
| Anzahl der Verzweigungsrichtungen | 0 |
| Arbeitslänge Abzweig 1 | 0 |
| Arbeitslänge Anschluss 1 | 100 |
| Arbeitslänge Anschluss 2 | 100 |
| Arbeitslänge Verteiler | 492 |
| Artikelnummer | DIMPLEX-382730 |
| Ausführung | Verteiler/Sammler |
| Bauhöhe | 372 |
| Baulänge | 691 |
| Bautiefe | 76 |
| Druckstufe Artikel | PN 4 |
| EAN-13 | 4015627382732 |
| Form | Durchgang mit geraden Abzweigen |
| Geeignet für Ethanol | ja |
| Geeignet für Gas | nein |
| Geeignet für Glykol | ja |
| Geeignet für Heizungswasser | ja |
| Geeignet für Kühlwasser | ja |
| Geeignet für Leitungswasser | nein |
| Geeignet für Pressluft | nein |
| Gewicht | 6,96 kg |
| KOMO-Prüfsiegel | nein |
| Länge Anschluss 1 | 472 |
| Länge Anschluss 2 | 230 |
| Länge Seitenarm | 0 |
| Länge Verteiler | 542 |
| Max Mediumtemperatur (Dauerbetrieb) | 45 |
| Mit Absperrventil | ja |
| Mit Befestigungsmaterial | ja |
| Mit Entlüftung | ja |
| Mit Füll- und Entleerungshahn | ja |
| Mit Füßen | nein |
| Mit Isolierung | nein |
| Mit Rückstromsicherung | nein |
| Mit verstellbaren Bodenstützen | nein |
| Mit Wandbefestigungsbügel | nein |
| Montageart | Einbau |
| Nenndurchmesser Abzweigungen | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 1 | 3/4 Zoll (20) |
| Nenndurchmesser Anschluss 2 | 3/4 Zoll (20) |
| Oberflächenschutz | unbehandelt |
| Systemgebunden | ja |
| Typenzulassung nach BBR/EKS | ja |
| Unterschiedliche Abstände zwischen Abzweigungen | nein |
| Venturidüse | ohne |
| Werkstoff | rostfreier Stahl |
| Werkstoffgüte | Edelstahl 304 (1.4301) |
| WEEE-Nr. | 26295273 |
